НКО СССР - 107-мм горно-вьючный полковой миномет обр. 1938 г. (107 ГВПМ-38) Руководство службы.

Маркировка, нанесенная на корпусе осколочно-фугасной мины (чугунной), та же, но на нижней оживальной части корпуса наносится черной краской кольцо, являющееся отличительным знаком осколочно-фугасной мины сталистого чугуна.

Маркировка наносится черной краской, печатным шрифтом.

Если мина окрашивается на складе, то на корпусе мины под числом, означающим калибр, кроме перечисленных клейм, наносится клеймо, означающее окраску мины. Клеймо это состоит из даты окраски и номера склада, производившего окраску, причем дата (месяц и год) пишется в виде дроби, а номер склада пишется рядом и заключается в квадратную рамку.

На взрывателе выбиваются клейма (рис. 160): номер или марка завода, номер партии взрывателей, год изготовления взрывателей, марка взрывателя, клеймо ОТК завода и клеймо военного представителя (на некоторых взрывателях).

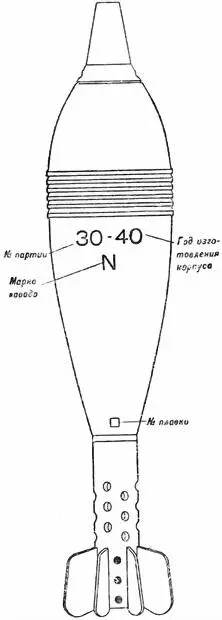

Рис. 158.Клейма на корпусе 107-мм осколочно-фугасной мины.

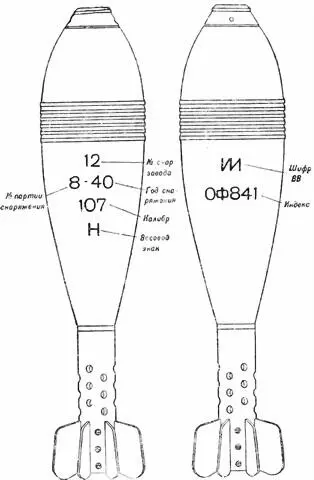

Рис. 159.Маркировка 107-мм осколочно-фугасной мины.

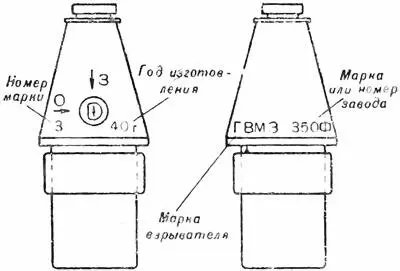

Рис. 160.Клейма на взрывателе ГВМЗ

На головной част корпуса каждого взрывателя должны быть следующие клейма:

а) над крановым гнездом стрелка и буква «З» (замедление), слева от гнезда стрелка и буква «О» (осколочное) и на выходном конце крана — указатель в виде стрелки;

б) на противоположной от крана стороне — клеймо «ГВМЗ», клеймо завода, номер партии, год изготовления (две последние цифры) и буква «г» (например ГВМЗ 350ф 3–40 г, что означает: взрыватели ГВМЗ, завод (марка), партия № 3 1940 года).

На дне гильзы основного заряда (рис. 161) выбивается клеймо: начальные буквы или номер завода, год изготовления (две последние цифры) и калибр.

Рис. 161.Клейма на донной части гильзы основного заряда (хвостового патрона) к 107-мм минам.

Рис. 162.Маркировка на пыже основного заряда (хвостового патрона) к 107-мм минам.

На пыже гильзы наносится маркировка, указывающая категорию пороха, партию и год изготовления и ниже под чертой номер партии и год снаряжения (рис. 162).

Боевые мины подаются уложенными в ящики (см. рис. 163) в окончательно снаряженном виде.

Правильно собранный и исправленный взрыватель ГВМЗ совершенно безопасен при обращении и при выстреле. Если же взрыватель собран неправильно (некоторые детали отсутствует или испорчены), то он не безопасен, и стрелять им ни в коем случае нельзя.

Такое состояние взрывателя зависит от неисправной мембраны и загрязнения ее.

Несмотря на то, что перед окончательным снаряжением мины взрыватели осматриваются и проверяются, все же перед выстрелом, по снятии колпачка, необходимо внимательно осмотреть взрыватель и убедиться в целости мембраны.

Взрыватели с продавленными или сорванными мембранами необходимо осторожно, не касаясь поврежденных мест, отложить в сторону, записать все имеющиеся на них клейма и затем уничтожить их путем подрыва в безопасном месте.

В таких случаях необходимо составлять акт с указанием клейм на взрывателе и сообщать в УМВ ГАУ Красной Армии.

Воспрещается перевозить мины без колпачка.

Перед началом стрельбы необходимо убедиться в том, что на пути мины пет препятствий. Необходимо помнить, что после вылета мины из канала миномета взрыватель обладает большой чувствительностью и может взорвать мину при встрече с ветками, кустами или густой травой.

Во избежание возможных несчастных случаев от затяжных выстрелов, не следует приступать к разряжанию раньше, чем через 1 минуту после осечки (порядок разряжания указан в отделе II данного руководства).

Хвостовой патрон должен быть дослан до упора в торец трубки стабилизатора, в противном случае при выстреле может произойти отрыв дна гильзы в канале ствола, вследствие чего изменятся условия полета мины, и, как правило, произойдет осечка при последующем выстреле, так как дно гильзы, оставшееся в канале ствола, не позволит капсюлю наколоться на ударник.

Дополнительные заряды должны крепиться надежно, так как выпадение их влияет на полет мины.

107-мм осколочно-фугасные и фугасные выстрелы укупориваются в деревянные ящики паркового типа (рис. 163). В ящики помещается 4 полных выстрела. Мины со вставленными взрывателями или холостыми втулками помещаются в ящике в один ряд на соответствующих вкладышах. Вкладыши держатся в направляющих планках, прибитых к стенкам ящика. В ящике отгорожено место для зарядов. Дополнительные заряды помещены в картонные коробки.

Дополнительные заряды, находящиеся внутри цилиндров или коробок, обернуты непромокаемый бумагой (восковкой), а стык крышки и цилиндра, для предохранения зарядов от отсыревания, заклеен изолировочной лентой.

Вес ящика около 50 кг . Ящик закрывается крышкой (на петлях), которая запирается при помощи накладки и завертки, и пломбируется.

В этих же ящиках (парковых) и доставляются мины к позиции на вьюках № 10, 11, 12 и 13.

Укупорка взрывателей

Взрыватели сдаются заводами на артиллерийские склады укупоренными (по 20 шт.) в железные герметические коробки; по 4 таких коробки укладывается в деревянные ящики с крышками, провинчиваемыми шурупами.

Ящик охвачен проволочной петлей со свинцовыми пломбами завода и военного представителя.

На каждом ящике нанесен черной краской трафарет с указанием марки взрывателей, количества их, названия завода, номера партии, номера ящика и веса брутто.

Например: 80 взрывателей ГВМЗ, ящик № 3, партия № 2 — 39 г., марка завода.

Рис. 163.Ящик (парковый) для доставки 107-мм осколочно-фугасных мин и для транспортировки их на вьюках № 10, 11, 12 и 13.

Примерный вес ящика с 80 взрывателями — 46 кг .

При получении ящиков артиллерийский склад обязан удостовериться в целости всех пломб и в исправности укупорки (по наружному виду), а также в правильности клейм на ящиках. При обнаружении той или иной неисправности составляется акт и направляется в УМВ ГАУ.
