Капсюль-детонатор своим фланцем лежит на шайбе 22 , положенной на торец детонатора.

Шайба 17 создает зазор, необходимый для надежного зажжения капсюля-детонатора, а газовый кружок 18 предохраняет от попадания пороха на капсюль-детонатор.

Наружная картонная трубка служит для сборки остальных частей патрона; внутренняя картонная трубка 3 — для однообразного размещения пыжей; латунные головки (наружная 2 и внутренняя 1 ) служат для усиления донной части гильзы, на которую передается большое давление во время сгорания заряда; свинцовый пыж 6 не дает патрону в первые моменты горения основного заряда выдвигаться назад из трубки стабилизатора, благодаря тому, что увеличивает ее вес; картонные и войлочные пыжи служат для более герметичной запыжовки. Для предохранения заряда от отсыревания бумажная гильза патрона снаружи парафинирована. Латунная головка патрона покрыта слоем прозрачного лака.

Капсюль основного заряда (хвостового патрона) воспламеняется от накола (при жесткой установке бойка) или от удара по нему (при использовании стреляющего приспособления). Луч огня от капсюля воспламеняет пороховую лепешку Л , а последняя заряд О хвостового патрона; пороховые газы, прорывая картонную оболочку патрона, выходят через боковые запальные отверстия трубки стабилизатора и воспламеняют дополнительные заряды, благодаря чему обеспечивается получение давления, необходимого для выталкивания мины из канала ствола.

ГВМЗ принадлежит к категории взрывателей непредохранительного типа.

Безопасность взрывателя в обращении и при стрельбе обеспечивается пневматическим принципом действия, а также наличием жесткого предохранителя, представляющего собой алюминиевый бортик.

Перед выстрелом необходимо:

1) Проверить установку взрывателя на О , если стрельба проводится на мгновенное действие, или же установить взрыватель на З , если требуется его замедленное действие.

2) Непосредственно перед заряжанием орудия удалить предохранительный колпак (рис. 155).

При обнаружении повреждений головной части взрывателя или мембраны взрыватель к стрельбе не допускается.

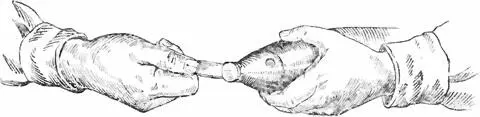

Рис. 155.Прием снятия предохранительного колпака с взрывателя ГВМЗ.

Рис. 156.Положение механизмов и частей взрывателя:

А— в обращении; Б— при выстреле и в полете; В— при встрече с преградой

При выстреле и на полете смещения деталей внутри взрывателя не происходит (рис. 156), так как сопротивление жесткого предохранителя заведомо больше возникающих при выстреле инерционных усилий и взрыватель остается невзведенным до момента встречи с преградой.

Действие у цели. При встрече с целью грунт (земля, песок, дерево, щебень, камень и т. п.), прорывая мембрану, проникает в головную часть корпуса, сминает бортик папиросы, вдавливает поршень в гильзу капсюля-воспламенителя, вызывая тем самым резкое сжатие заключенного в гильзе воздуха и повышение его температуры, достаточное для воспламенения ВВ, находящегося в соске гильзы.

Луч огня от капсюля-воспламенителя передается капсюлю-детонатору через открытый канал крана при установке на О или через замедлитель при установке на З .

Взрыв капсюля-детонатора в том или другом случае вызывает детонацию ВВ и взрыв мины.

Действие взрывателя в зависимости от установки. Взрыватель имеет две установки, при которых одни и те же снаряды производят различное действие.

а) Установка на О

При данной установке действие взрывателя получается мгновенным, т. е. взрыв происходит не более чем через 0,0003-0,0005 сек . после встречи мины с целью.

При стрельбе по 3-мм фанерным щитам мина разрывается в щите, причем щит уничтожается полностью.

При стрельбе с такой установкой по местности мины рвутся до углубления в почву и образуют очень мелкие открытые воронки. Осколочное действие является достаточно сильным для всех дистанций, начиная с самых малых, и увеличивается с увеличением угла падения.

Осколки почти не теряются в почве, летят очень отлого и поражают не только стоящие, но и лежащие мишени.

На плоском грунте воронки обращаются в звездообразные царапины от осколков.

Поражение особенно сильно при стрельбе на предельных дистанциях и на плотном грунте.

При установке на О взрыватели действуют по самым слабым препятствиям, которые встречаются на пути мины (тонкие ветки кустарника, бурьян, высокая трава и т. д.).

б) Установка на З

Для разрушения более солидных закрытий применяется установка взрывателя на З .

При помощи ключа (рис. 153 и 157) кран поворачивается в направлении часовой стрелки обязательно доотказа; при этом стрелка на наружном торце крана, примерно, совмещается со стрелкой З на корпусе.

Рис. 157.Общий вид взрывателя ГВМЗ со стороны крана.

Благодаря имеющемуся внутри взрывателя упору, установку можно производить в темноте.

Передача луча огня от воспламенителя к детонатору происходит только через замедлитель, который в условиях действительной стрельбы сгорает в 0,05 — 0,09 сек . За это время мина, при ее большом угле падения, успевает углубиться в почву или оборонительную постройку и произвести полное фугасное действие.

Эта установка применяется для стрельбы по прочным полевым закрытиям из бревен и земли, усиленных прокладкой булыжника.

Углубление мины в закрытие в большой степени зависит от характера постройки, от угла встречи мины и ее окончательной скорости.

На корпусе мины выбиваются клейма (рис. 158): номер партии, год изготовления (две последние цифры), номер или марка завода, изготовлявшего корпуса мин, номер плавки металла и клеймо ОТК завода. Клеймо военного представителя выбивается только на некоторых корпусах мин (на противоположной стороне).

Кроме того, на корпусе осколочно-фугасной (стальной) мины (рис. 159) наносится маркировка: номер снаряжательного завода, номер партии снаряжения, год снаряжения мины (две последние цифры) и калибр мины; ниже указывается характеристика веса, на противоположной стороне помещается условный знак смеси ВВ и ниже — индекс мины.
