НКО СССР - 107-мм горно-вьючный полковой миномет обр. 1938 г. (107 ГВПМ-38) Руководство службы.

Рис. 148.Запальный стакан:

3— стакан; 4— втулка стакана.

Хвостовой патрон (основной заряд, рис. 149) состоит из следующих частей: гильзы под капсюль КВМ, капсюля К , свинцового пыжа 6 , двух пыжей: нижнего и верхнего 7 , войлочного пыжа 10 и заряда О .

Гильза состоит из картонной наружной трубки 5 , картонной внутренней трубки (или ограничителя) 3 , наружной латунной головки 2 , внутренней латунной головки 1 . В дно гильзы имеется гнездо для капсюля.

Собственно заряд состоит из пороховой лепешки Л и пучка пороха.

Для того, чтобы собрать хвостовой патрон, вставляют капсюль обычным прибором для вставления капсюлей в охотничьи патроны. Затем вкладывают порохового лепешку, вставляют пучок пороха и кладут пыжи: сначала картонный, затем свинцовый и, наконец, войлочный; после этого наружную картонную трубку гильзы закатывают.

В целях предохранения заряда наружная поверхность гильзы покрыта парафином.

(рис. 150 и 151)

Каждый дополнительный заряд состоит из одинаковой навески пластинчатого нитроглицеринового пороха, помещенного в шелковом кольцеобразном мешочке 1 , в разрезе которого с одной стороны прикреплена пуговица 2 из нитропленки, а с другой — петля 3 , которой при помощи пуговицы дополнительный заряд затягивается и удерживается на трубке стабилизатора мины.

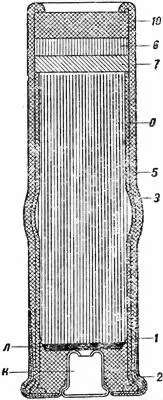

Рис. 149.Основной заряд (хвостовой патрон) к 107-мм минам:

1— внутренняя головка; 2— наружная головка; 3— внутренняя трубка; 5— наружная трубка; 6— свинцовый пыж; 7— картонный пыж; 10— войлочный пыж; О— заряд; К— капсюль КВМ; Л— пороховая лепешка.

Рис. 150.Дополнительный заряд к 107-мм минам:

1— шелковый мешочек; 2— пуговица; 3— петля.

Рис. 151.Общий вид основного заряда (хвостового патрона) и дополнительного заряда.

Для 107-мм осколочно-фугасных мин назначается головной взрыватель мгновенного и замедленного действия — ГВМЗ.

Взрыватель ГВМЗ (рис. 152) состоит из следующих механизмов, собранных в стальном корпусе:

а) ударного механизма;

б) замедлительного механизма;

в) детонаторного устройства.

Вес взрывателя около 430 г .

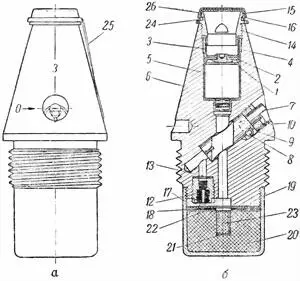

Рис. 152.Взрыватель:

а— общий вид со стороны крана; б— разрез при установке на мгновенное действие; 1— заклепка; 2— обтюратор кожаный; 3— папироса; 4— направляющее кольцо; 5— поршень с капсюлем-воспламенителем; 7— кран; 8— шарик;. 9— шайба; 10— гайка; 12— замедлитель; 14— ввинтная головка; 15— мембрана целофановая; 16— кольцо; 17— шайба детонатора; 18— кружок газовый; 19— стакан детонатора; 20— детонатор; 21— кружок суконный; 22— шайба; 23— капсюль-детонатор; 24— пружина; 25— тесьма; 26— колпак.

а) Ударный механизм

Ударный механизм состоит из поршня и капсюля-воспламенителя 5 . Поршень состоит из алюминиевой папиросы 3 и кожаного обтюратора 2 , соединенных между собой заклепкой 1 . Алюминиевая папироса имеет в верхнем своем конце бортик, опирающийся на направляющее кольцо 4 , и поршень, предохраняющий от сближения с воспламенителем. Капсюль-воспламенитель представляет собой цилиндрическую гильзу, в дне которой имеется сосок с запрессованным в чашечке воспламенительным составом. Собранный ударный механизм удерживается в своем гнезде в корпусе ввинтной головкой 14 .

Для герметичности и предотвращения взрывателя от загрязнения, а также для обеспечения возможности проверки правильности сборки сверху помещена прозрачная целофановая мембрана 15 с кольцом 16 .

Для того, чтобы взрыватель был безопасен в обращении, а также для того, чтобы мембрана была предохранена от повреждений, на головку взрывателя надевается предохранительный колпак, состоящий из колпака 26 , пружины 24 и тесьмы 25 .

б) Замедлительный механизм

На кране имеется канавка под шарик 8 , который служит для ограничения поворота крана, примерно, на 90°, соответственно установкам О и З . На наружном конце крана имеется вырез для установочного ключа.

Взрыватели выпускаются с завода установленными на О . Для установки на З кран подвертывают установочным ключом (рис. 153) вправо доотказа., т. е. до совпадения стрелки на наружном торце крана со стрелкой 3 на корпусе (рис. 154). При этом кран поворачивается вправо до упора канавки в шарик и препятствует прямому прохождению луча огня от капсюля-воспламенителя 5 через центральное отверстие корпуса к капсюлю-детонатору 23 (рис. 152, 153), так что зажжение последнего может быть произведено лишь после сгорания замедлителя 12 и усилительного столбика. Гайка 10 удерживает кран 7 в корпусе взрывателя, а красно-медная шайба 9 герметически закрывает канавку и не допускает попадания влаги.

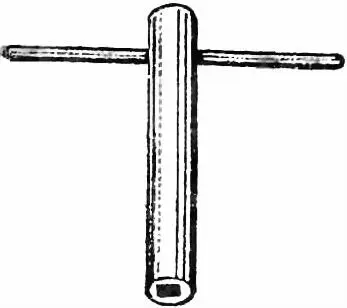

Рис. 153.Ключ для установки взрывателя.

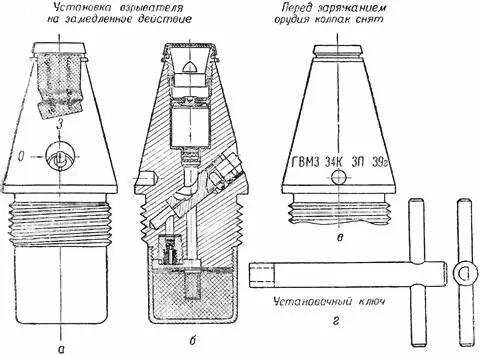

Рис. 154.Взрыватель ГВМЗ:

а— общий вид взрывателя со стороны крана и предохранительного колпака; б— разрез при установке на замедленное фугасное) действие; в— предохранительный колпак снят; г— установочный ключ.

в) Детонаторное устройство

Детонаторное устройство (рис. 152) собрано в стакане детонатора 19 и состоит из детонатора 20 , капсюля-детонатора 2З и шайбы 17 с газовым кружком 18 . На дно гнезда детонатора помещен суконный кружок 21 .
