НКО СССР - 107-мм горно-вьючный полковой миномет обр. 1938 г. (107 ГВПМ-38) Руководство службы.

2. Окончательно снаряженной миной называется мина с ввинченным и закрепленным боевым взрывателем. Неокончательно снаряженной миной называется мина, у которой взамен взрывателя ввинчена холостая втулка.

107-мм осколочно-фугасная мина предназначается для поражения живой силы противника, подавления отдельных огневых точек (пулеметные гнезда, пехотные орудия и т. д.) и разрушения проволочных заграждений и дерево-земляных укрытий.

Так как мина снабжена взрывателем двойного действия, обеспечивающим и мгновенное действие, то действие ее при этой установке осколочное. При разрыве мина дает большое количество убойных осколков (весом более 1 г ).

Взрыватель ГВМЗ является головным взрывателем мгновенного и замедленного действия, при установке на мгновенное действие он вызывает разрыв мины при ее падении на поверхность земли, не давая ей времени углубиться в грунт, благодаря чему обеспечивается надлежащее осколочное действие.

При установке взрывателя ГВМЗ на фугасное действие 107-мм осколочно-фугасная мина используется как фугасная мина, для разрушения дерево-земляных укрытий легкого типа; в этом случае мина при падении сначала проникает в преграду (грунт), а потом разрывается.

Боевой выстрел 107-мм осколочно-фугасной мины (рис. 143) состоит из следующих частей:

а) корпуса осколочной мины М , снаряженного разрывным зарядом;

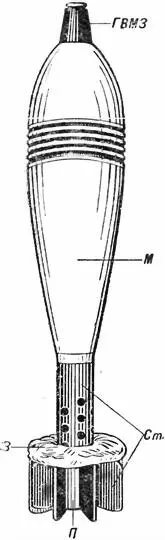

Рис. 143.107-мм осколочно-фугасная мина в окончательном снаряжении (заряд № 1):

М— корпус мины; Ст— стабилизатор; З— дополнительный заряд; П— хвостовой патрон (основной заряд); ГВМЗ— взрыватель.

Рис. 144.107-мм осколочно-фугасная мина в окончательном снаряжении (заряд № 3).

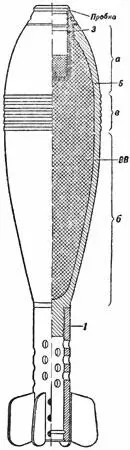

Рис. 145.107-мм осколочно-фугасная мина в неокончательно снаряженном виде (разрез):

1— стабилизатор; 3— запальный стакан; 5— корпус мины; ВВ— взрывчатое вещество; а— головная часть; б— задняя часть; в— средняя часть (центрующее утолщение).

б) взрывателя ГВМЗ, ввинченного в головную часть мины и установленного на мгновенное действие;

в) хвостового патрона (основного заряда — П ), помещенного в трубке стабилизатора Ст ;

г) дополнительных зарядов З на трубке стабилизатора,

Хвостовой патрон служит средством воспламенения дополнительных зарядов и одновременно является основным зарядом, который в совокупности с одним дополнительным зарядом составляет заряд № 1.

Рис. 146.107-мм осколочно-фугасная мина в окончательно снаряжением виде (заряд № 3).

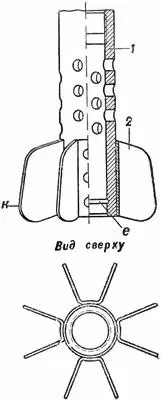

Рис. 147.Стабилизатор:

1— трубка стабилизатора; 2— перо; е— кольцевая выточка; к— опорная грань.

Дополнительные заряды служат для придания мине добавочных скоростей в зависимости от требуемой дистанции.

Полный (наибольший) заряд состоит из основного заряда и трех дополнительных зарядов, что составляет заряд № 3 (рис. 144). Таким образом, число дополнительных зарядов является номером заряда. В основном, 107-мм осколочно-фугасная мина (рис. 145) состоит из корпуса 5 , стабилизатора 1 , запального стакана 3 и взрывателя или (в неокончательном снаряжении) холостой пробки 59-Ю-001. Внутренняя полость корпуса заполнена специальным взрывчатым веществом ВВ , составляющим разрывной заряд. В головной части корпуса сделано очко для ввертывания запального стакана, в который, в свою очередь, ввинчивается взрыватель. Корпус 1 каплеобразной формы; головная часть а и задняя часть б оживальной формы; средняя часть в , цилиндрической формы, служит для центрования мины во время ее движения по каналу ствола, почему и называется центрующим утолщением. На центрующем утолщении сделано пять кольцевых канавок для задерживания пороховых газов, стремящихся прорваться во время выстрела через зазор между миной и стенками канала ствола.

Корпус 107-мм осколочно-фугасной мины цельно-кованый (рис. 145–146), он имеет сплошные стенки и оканчивается нарезным отростком, на который навертывается стабилизатор.

Стабилизатор

Стабилизатор (рис. 147) обеспечивает устойчивость мины на полете, благодаря чему достигаются правильное направление и необходимая дальность полета. Стабилизатор состоит из трубки 1 и четырех пар перьев 2 . Толщина стенок трубки рассчитана так, что она, выдерживает наибольшее давление пороховых газов, развивающееся внутри трубки при сгорании основного заряда, помещаемого в специальном хвостовом патроне. Последний вкладывается внутрь этой трубки и удерживается трением. В верхней части трубки 1 сделаны отверстия, предназначенные для выхода пороховых газов. Внутри трубки, внизу, сделана выточка е , в которую входит раздавшаяся под действием пороховых газов латунная стенка патрона. Это способствует прочному удержанию патрона внутри трубки после того, как произошел выстрел. Перья стабилизатора штампуются из листовой стали; каждая пара перьев составляет одно изогнутое крыло с углом растворения 45°. Средней частью эти крылья привариваются (электросваркой) прочно к трубке стабилизатора.

Перья имеют выступы (опорные грани к ), служащие для центрования мины при ее прохождения по каналу ствола и называются центрующими выступами.

Запальный стакан

Запальный стакан (рис. 148) предназначается для герметичного хранения ВВ внутри корпуса мины и состоит из втулки 4 и стакана 3 . Втулка имеет внешнюю резьбу для ввертывания в очко мины, внутреннюю верхнюю резьбу для ввертывания в нее взрывателя и нижнюю внутреннюю резьбу для ввертывания в нее стакана. Ввернутый во втулку стакан еще дополнительно пропаивается. На конусной внешней стороне втулки 4 имеются два цилиндрических углубления, служащих для сосков ключа, которыми запальный стакан ввертывается в корпус мины.
