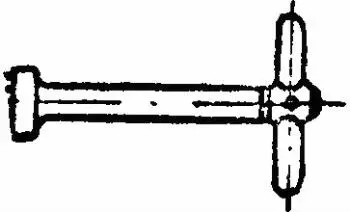

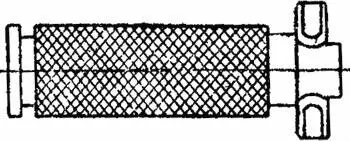

Эскиз № 2

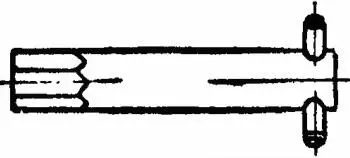

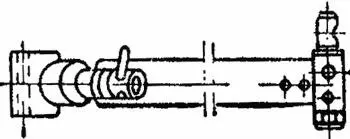

Эскиз № 3
Эскиз № 4
Эскиз № 5

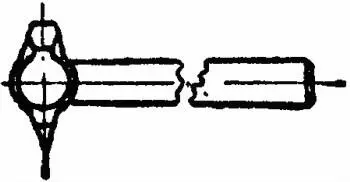

Эскиз № 6

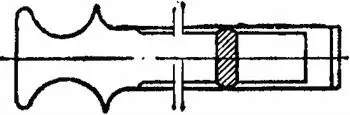

Эскиз № 7
Эскиз № 8

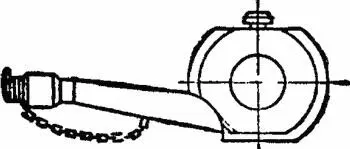

Эскиз № 9
Эскиз № 10

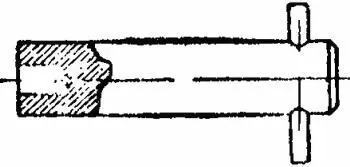

Эскиз № 11

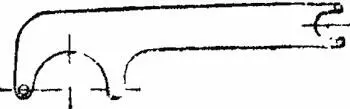

Эскиз № 12
Эскиз № 13
Эскиз № 14

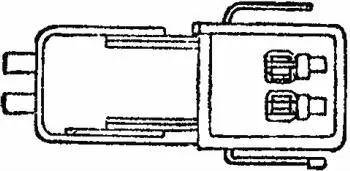

Эскиз № 15

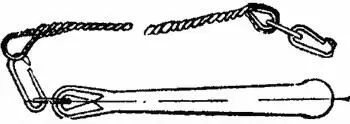

Эскиз № 16
Эскиз № 18

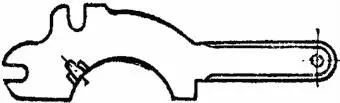

Эскиз № 19

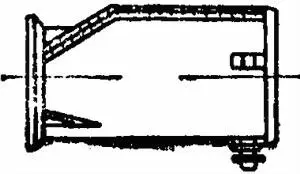

Эскиз № 20
Эскиз № 21
Эскиз № 22
Эскиз № 23
Эскиз № 24
Эскиз № 25

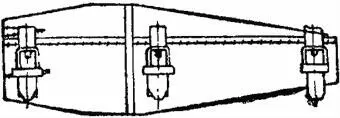

Эскиз № 26
Эскиз № 27

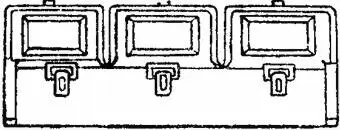

Эскиз № 28
Эскиз № 29
Эскиз № 30
Эскиз № 31

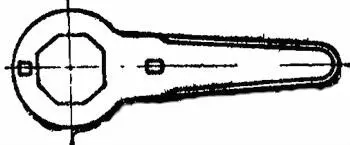

Эскиз № 32
I
II
III
IV
V
VI
VII

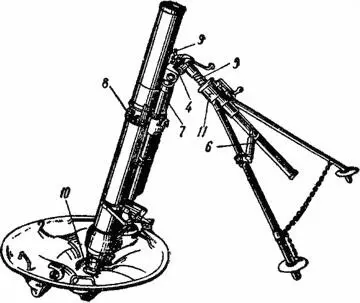

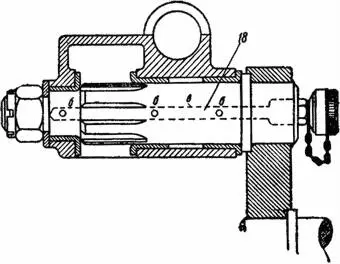

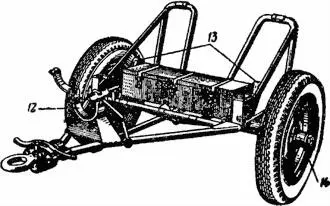

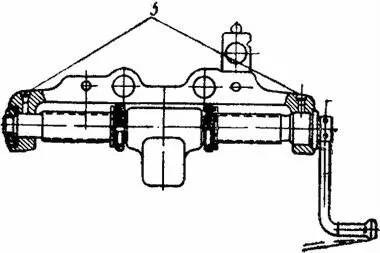

Рис. 82.Схема смазки
ТАБЛИЦА К СХЕМЕ СМАЗКИ (рис. 82)
| Способ смазывания | № на схеме | Наименование сборок или деталей | Период смазки |
|---|---|---|---|
| 1. Пушечная смазка или смазка АФ-70 | |||
| Промасленной ветошью | 1 | Казенник | После каждой чистки, стрельбы, учения, похода |
| 2 | Стреляющие приспособления | То же | |
| 4 | Поворотный механизм | То же | |
| 5 | Винт подъемного механизма | То же | |
| 6 | Механизм горизонтирования | То же | |
| 7 | Штоки амортизатора | То же | |
| 8 | Зажим | То же | |
| 17 | Предохранитель от двойного заряжания | То же | |
| 9 | Корпус с кронштейном для установки прицела | То же | |
| 10 | Опорная чашка | То же | |
| 12 | Обойма ствола | То же | |
| Заполнением корпуса | – | Неокрашенные части | То же |
| 11 | Подъемный механизм | Один раз в год при разборке | |
| Заполнением кожуха | 13 | Механизм подрессоривания | То же |
| Накладыванием лопаточкой в масленку | 18 | Механизм подрессоривания | То же |
| Щеткой банника с ветошью | 3 | Канал ствола | После каждой чистки, стрельбы, учения и похода |
| 2. Веретенное масло АУ | |||
| Капельной масленкой через вставленные шариковые масленки | 15 | Поворотный механизм | Перед стрельбой, после стрельбы и учения |
| 16 | Подъемный механизм | ||
| 3. Лейнерная смазка | |||
| Промасленной ветошью | 1 | Резьба казенника ствола | Перед навинчиванием казенника на трубу |
| 4. Солидол | |||
| Заполнением ступицы колеса | 14 | Полуось | Перед походом и на походе, при нагревании ступицы |
Примечание . Необходимо, чтобы для каждого военного округа в зависимости от климатических условий была установлена одна определенная круглогодичная смазка — пушечная или АФ-70. При низких температурах в случае тугого хода механизмов в пушечную смазку добавлять веретенное масло АУ (до 50 %).
Примечания
1
Замер шаткости ствола миномета производить в соответствии с требованиями Руководства по ремонту 107– и 120- мм минометов.
2
Канал ствола миномета разрешается чистить раствором РЧС по инструкции №. 94816–56 г.
