Рис. 16.Газовый регулятор:

1 — конический хвост; 2 — цилиндрическая часть; 3 — гайка; 4 — глухой продольный канал; 5 — газовое отверстие; 6 — цифры

59. Клин ствола с гайкой и шайбой(рис. 17) служит для закрепления ствола в ствольной коробке.

Рис. 17.Клин ствола:

1 — клин; 2 — гайка; 3 — шайба

60. Ствольная коробка(рис. 18) соединяет все части пулемета.

В передней части ствольной коробки имеется сквозной канал для помещения ствола, продольный паз для прохода выступа ствола и сквозное поперечное окно для клина ствола. Вверху сделан поперечный паз для крепления зенитного прицела, расположены задержка приемника и проушины для соединения приемника со ствольной коробкой. На правой стенке сделан паз для шайбы клина ствола. По бокам расположены две цапфы, служащие для крепления пулемета на станке.

В средней части ствольной коробки находятся выем для приемника, окно для прохода патронов, направляющий штифт приемника для ограничения бокового смещения приемника на ствольной коробке и основание прицела.

Рис. 18.Ствольная коробка:

1 — сквозной канал для ствола; 2 — продольный паз для прохода выступа ствола; 3 — сквозное поперечное окно; 4 — поперечный паз для крепления зенитного прицела; 5 — задержки приемника; 6 — проушина; 7 — паз для шайбы клина; 8 — цапфы; 9 — выем для приемника; 10 — направляющий штифт для приемника; 11 — основание прицела; 12 — отверстие для чеки; 13 — вертикальные пазы для соединения с затыльником; 14 — продольные пазы для выступов спусковой коробки; 15 — продольные пазы для направления движения затворной рамы; 16 — боевые уступы; 17 — желобки

Задняя стенка окна имеет скос для упора отражателя при отходе затвора назад.

В задней части ствольная коробка имеет сквозное отверстие чеки затыльника, вертикальные пазы для соединения с затыльником и продольные пазы для выступов спусковой коробки.

Нижняя часть ствольной коробки открытая; в ней размещается подвижная система, спусковая коробка и затыльник.

Внутри ствольная коробка имеет: продольные пазы для направления движения затворной рамы; наклонные выемы, образующие боевые уступы для входа боевых упоров затвора при запирании канала ствола, и желобки для сбора излишней смазки и попавшей в ствольную коробку грязи, что уменьшает трение затвора при его движении.

61. Прицелсовместно с мушкой служит для придания пулемету соответствующих углов прицеливания при стрельбе на различные расстояния. Он состоит из основания прицела, прицельной рамки, пружины прицельной рамки, толкателя, хомутика и ходового винта с маховичком.

Основание прицела(рис. 19) нижней частью вдвинуто в продольный паз верхней стенки ствольной коробки и закреплено двумя заклепками. Основание прицела имеет проушины для шарнирного соединения с прицельной рамкой, гнездо для пружины и толкателя прицельной рамки и паз для зуба защелки приемника.

Рис. 19.Основание прицела:

1 — проушины; 2 — гнездо для пружины и толкателя; 3 — паз для зуба защелки приемника

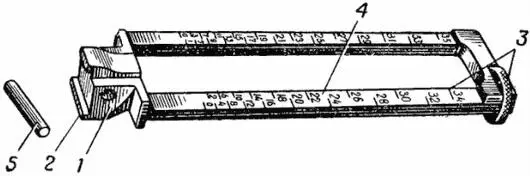

Рис. 20.Прицельная рамка:

1 — ушко; 2 — ограничительный выступ; 3 — ходовой винт с маховичком; 4 — деления с цифрами; 5 — ось

Прицельная рамка(рис. 20) имеет:

— ушко со сквозным отверстием для соединения с основанием прицела при помощи оси; нижняя стенка ушка является пяткой для упора толкателя прицельной рамки;

— ограничительный выступ для установки прицельной рамки в вертикальном положении;

— паз для ходового винта прицельной рамки;

— ходовой винт с маховичком для точной установки хомутика на нужное деление рамки;

— деления с цифрами (на правой стойке четные от 0 до 32, на левой стойке нечетные от 0 до 33); деления и цифры означают расстояния в сотнях метров.

Пружина прицельной рамки(рис. 21) цилиндрическая. Она удерживает прицельную рамку в вертикальном и горизонтальном положениях.

Нижним концом пружина упирается в дно гнезда основания прицела, верхним — в дно толкатель.

Толкатель(рис. 22) представляет собой полый цилиндр с дном. Он устанавливается так, чтобы пружина прицельной рамки сжималась между дном толкателя и дном гнезда основания прицела.

Рис. 21.Пружина прицельной рамки

Рис. 22.Толкатель

Рис. 23.Хомутик:

1 — защелка; 2 — пружина; 3 — неподвижный целик

Хомутик(рис. 23) имеет защелку с пружиной для удержания его на прицельной рамке в приданном ему положении и неподвижный целик с прорезью для прицеливания.

62. Затворная рама(рис. 24) соединяет подвижные части пулемета. Затворная рама имеет:

— в передней части — сухарь для соединения с муфтой и продольное окно для прохода гильз;

— в средней части — поперечное отверстие для рукоятки рамы;

— в задней части сверху — плоскость, на которую ложится затвор своей нижней поверхностью, и стойку с вырезом для соединения с головкой ударника; плоскость имеет фигурный выем для нижнего выступа затвора и нижних выступов боевых упоров и паз для переднего выступа затвора;

— в задней части снизу — скошенную выемку по которой скользит шептало; в выемку вклепан вкладыш, передний край которого образует боевой взвод;

— по бокам — продольные выступы для движения по продольным пазам ствольной коробки.

Рис. 24.Затворная рама:

1 — сухарь; 2 — продольное окно; 3 — плоскость; 4 — стойка с вырезом; 5 — фигурный выем; 6 — паз для переднего выступа затвора; 7 — продольные выступы; 8 — рукоятка рамы; 9 — скошенная выемка; 10 — вкладыш
