— на боковых стенках в задней части прямоугольные окна для головки рычага ползуна и по три отверстия для винта колодки, оси рычага рамы и фиксирующего механизма.

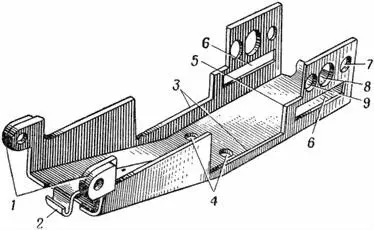

Рис. 44.Крышка приемника:

1 — проушины; 2 — пружинная защелка; 3 — вырез для помещения колодки; 4 — отверстия для винтов колодки; 5 — отверстие для хвоста оси ползуна; 6 — прямоугольные окна для головки рычага ползуна; 7 — отверстие для винта колодки; 8 — отверстие для оси рычага рамы; 9 — отверстие для фиксирующего механизма

Колодка крышки приемника(рис. 45) служит основанием для сборки ползуна, рычага ползуна, фиксирующего механизма и оси рычага затворной рамы. Она имеет:

— на верхней плоскости два навинтованных отверстия для винтов колодки, гнездо для головки оси рычага ползуна и продольный паз для рычагов ползуна приемника;

— на боковых стенках навинтованные отверстия для винтов колодки, два сквозных отверстия для оси рычага затворной рамы и для помещения фиксирующего механизма;

— на задней стенке защелку с зубом и пружиной;

Рис. 45.Колодка крышки приемника:

1 — отверстия для винтов; 2 — гнездо для головки оси рычага ползуна; 3 — продольный паз; 4 — отверстие для винта колодки; 5 — отверстие для оси рычага затворной рамы; 6 — отверстие для фиксирующего механизма; 7 — защелка с зубом; 8 — поперечные пазы для ползуна

— на нижней плоскости овальный выем для направляющего штифта приемника;

— внутри поперечные пазы для ползуна приемника.

Ползун с верхними пальцами(рис. 46) подает ленту с патронами в приемное окно основания приемника. Ползун имеет изгиб для хвоста рычага приемника и стойку с проушинами для крепления при помощи оси верхних пальцев и пружины, которая обеспечивает заскакивание верхних пальцев за очередной патрон.

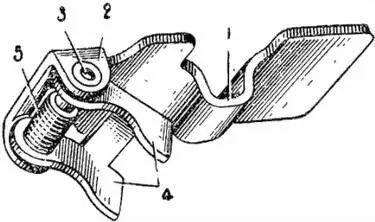

Рис. 46.Ползун с верхними пальцами:

1 — изгиб; 2 — проушина; 3 — ось; 4 — верхние пальцы; 5 — пружина

Рычаг ползуна приемника с осью(рис. 47) имеет головку с вилкой для соединения с выступом рычага затворной рамы или ее оси при левой подаче приемника, отверстие для оси рычага, хвост для захода в изгиб ползуна приемника.

Рис. 47.Рычаг ползуна приемника с осью:

1 — головка с вилкой; 2 — отверстие для оси; 3 — хвост; 4 — ось

Рычаг затворной рамы с осью(рис. 48) имеет вилку для рукоятки затворной рамы, прямоугольное отверстие для оси, отверстие для захода стопора фиксирующего механизма рычага рамы, выступ для соединения с вилкой рычага ползуна, ось с двумя шайбами, гайкой и шплинтом для соединения рычага с крышкой приемника.

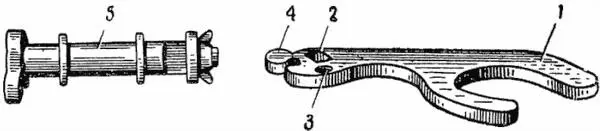

Рис. 48.Рычаг затворной рамы с осью:

1 — вилка; 2 — прямоугольное отверстие для оси; 3 — отверстие для захода стопора фиксирующего механизма; 4 — выступ; 5 — ось с двумя шайбами, гайкой и шплинтом

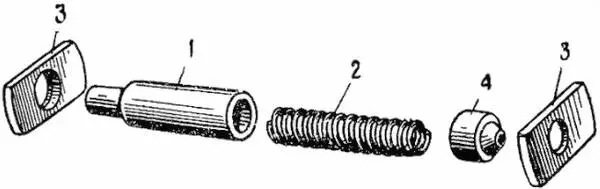

Рис. 49.Фиксирующий механизм:

1 — стопор; 2 — пружина; 3 — пластинки; 4 — упор

Фиксирующий механизм(рис. 49) служит для удержания рычага рамы в переднем положении. Он состоит из стопора, пружины, двух пластинок и упора.

71. Станок(рис. 50) придает пулемету устойчивость при стрельбе по наземным и воздушным целям и служит для перевозки пулемета на короткие расстояния.

Для стрельбы по воздушным целям станок устанавливается на треногу, что обеспечивает круговой обстрел (вращение пулемета в горизонтальной плоскости на 360°) и возможность придавать пулемету углы возвышения до 78–80°.

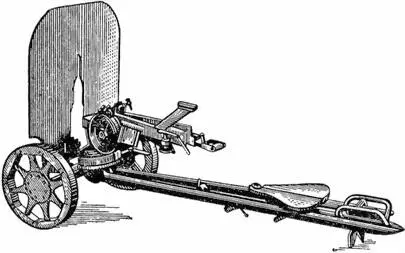

Рис. 50.Общий вид станка обр. 1938 г. системы Колесникова

Устройство станка

72. Станоксостоит из следующих частей: стола станка с ногами и хомутом, вертлюга, качающейся части с механизмом тонкой вертикальной наводки и рукояткой перезаряжания, хода станка, щита и наплечника.

Стол станка с ногами

73. Стол станка с ногами(рис. 51) является основой станка. Он состоит из стола станка с замком хода, задней ноги с седлом-подлокотниками, передних ног (левой и правой), стопора и замка передних ног и хомута стола.

Стол станка имеет:

— в передней части выступ с поперечным пазом для крепления к столу хода станка при помощи замка хода;

— на нижней поверхности два выступа для шарнирного крепления к столу передних ног с отверстиями для их осей;

— в центральной части выступ для шарнирного крепления задней ноги с отверстием для ее оси; на гребне этого выступа две конические выемки для прохода оси зажима задней ноги;

— на верхней поверхности кольцевой выступ, наружная часть которого скошена для схватывания хомутом стола и вертлюга при сборке.

Замок ходаслужит для крепления хода к столу станка. Он состоит из откидной муфты, гайки запора и рычага запора.

Задняя нога имеет:

— шарнир, состоящий из двух параллельных щек со сквозными отверстиями для оси шарнира, которая крепится гайкой, и отверстием для стопора ноги;

— проушину для замка передних ног;

— шпонку для ограничения поворота основания седла, поручни;

— сошник, пластина которого имеет загибы для ограничения бокового смещения передних ног.

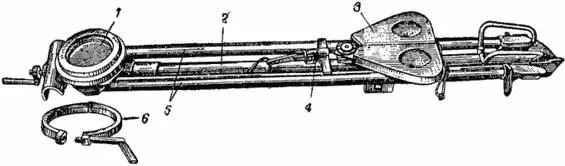

Рис. 51.Стол станка:

1 — стол с замком хода; 2 — задняя нога; 3 — седло-подлокотники; 4 — стопор с замком передних ног; 5 — передние ноги; 6 — хомут стола

Седло-подлокотникииспользуется как сиденье при стрельбе из пулемета сидя и как подлокотники при стрельбе лежа. Оно состоит из двух частей, шарнирно соединенных между собой и с основанием седла. Основание крепится на задней ноге и имеет разрезную трубку для затягивания воротка стяжного болта.
