Министерство Обороны СССР - 12,7-мм пулеметы обр. 1938/46 г. и 1938 г. Наставление по стрелковому делу

Передние ногиимеют (каждая из них) шарнир со сквозным отверстием для оси, навинтованный конец которой ввертывается в щеку шарнира ноги, и наконечник с упором.

Стопор задней ногизакрепляет ногу в наземном или в зенитном положении станка. Он состоит из конусного стопора, рукоятки стопора и оси рукоятки.

Конусный стопор имеет вырез для прохода стопора под выступом стола, секторный выступ для ограничения перемещения стопора в шарнире задней ноги и нарезку для ввинчивания в левую щеку шарнира задней ноги.

Замок передних ногсостоит из остова замка, рычага замка и оси. Остов замка имеет два боковых выступа для прижимания концов передних ног к сошнику. В нижней части рычага замка имеется выступ, которым рычаг замка, опускаясь вниз, поднимает вверх переднее плечо остова замка и опускает вниз задний конец остова замка.

Хомут стола(рис. 52) служит для соединения вертлюга со столом и для закрепления горизонтальной наводки пулемета. Он состоит из правой и левой частей хомута, оси и стяжного болта с рукояткой. Задние концы правой и левой частей хомута имеют проушины для стяжного болта; левая проушина снабжена резьбой.

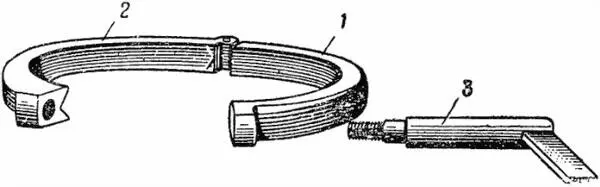

Рис. 52.Хомут стола:

1 — правая часть хомута; 2 — левая часть хомута; 3 — стяжной болт хомута с рукояткой горизонтального зажима

Вертлюг

74. Вертлюг(рис. 53) служит для горизонтальной наводки пулемета и для стрельбы с рассеиванием по фронту. Он состоит из диска и правого и левого кронштейнов.

Кронштейны имеют:

— спереди выступы с вертикальными пазами для крепления щита; в выступах имеются гнезда для заверток щита с рукоятками;

Рис. 53.Вертлюг:

1 — диск; 2 — правый кронштейн; 3 — левый кронштейн; 4 — выступы с вертикальными пазами; 5 — завертки щита; 6 — отверстия для оси качающейся части; 7 — дисковый выступ; 8 — упор

— на задних концах отверстия для прохода оси качающейся части станка.

Левый кронштейн вертлюга имеет дисковый выступ для сборки хомута вертикального зажима станка. На дисковом выступе имеется упор, который ограничивает перемещение качающейся части в вертикальной плоскости.

Качающаяся часть станка

75. Качающаяся часть станка(рис. 54) служит для крепления пулемета к станку и для вертикальной наводки пулемета. Она состоит из основания вертикальной наводки, нижнего качающегося стола с рукояткой перезаряжания и верхнего качающегося стола.

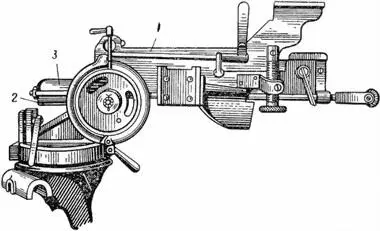

Рис. 54.Качающаяся часть станка:

1 — основание вертикальной наводки; 2 — нижний качающийся стол; 3 — верхний качающийся стол

Основание вертикальной наводки(рис. 55) служит для крепления механизма тонкой наводки, для удержания всей качающейся части станка под требуемым углом и для крепления к станку патронной коробки. Основание вертикальной наводки состоит из остова основания, зажима грубой вертикальной наводки, механизма тонкой наводки и зажима тонкой вертикальной наводки.

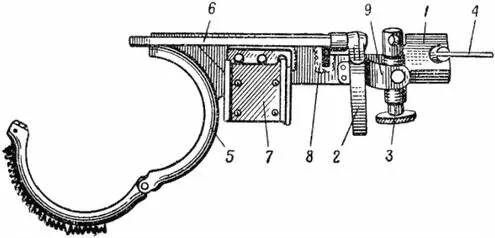

Рис. 55.Основание вертикальной наводки:

1 — остов основания; 2 — зажим грубой вертикальной наводки; 3 — механизм тонкой наводки; 4 — зажим тонкой вертикальной наводки; 5 — хомут; 6 — тяга основания; 7 — кронштейн патронной коробки; 8 — выступ с окном; 9 — кронштейн механизма тонкой вертикальной наводки

Остов основанияимеет:

— в передней части хомут, состоящий из двух хомутин; задняя часть хомута составляет одно целое с основанием вертикальной наводки, передняя часть хомута соединена снизу с осью основания, а сверху с тягой основания;

Рис. 56.Зажим грубой вертикальной наводки:

1 — тяга; 2 — втулка; 3 — гайка зажима с рукояткой

— в средней части кронштейн патронной коробки с защелкой, выступ с окном для прохода тяги и кронштейн механизма тонкой наводки;

— в задней части отверстие для прохода винта зажима тонкой наводки.

Зажим грубой вертикальной наводки(рис. 56) состоит из тяги, втулки и гайки зажима с рукояткой.

Тяга зажима имеет отверстие для оси, соединяющей тягу с передней частью хомута, и навинтованный конец гайки зажима.

Механизм тонкой наводкислужит для точной вертикальной наводки пулемета при стрельбе. Он состоит из подъемного винта, матки подъемного винта, колпачка, шпилек, маховичка и шплинта.

Зажим тонкой наводкисостоит из болта, гайки и рукоятки.

Нижний качающийся стол(рис. 57) служит основанием для сборки качающейся части станка. Нижний качающийся стол имеет:

— пазы для соединения с верхним столом и для направления его движения при откате и накате;

— цилиндрическое гнездо для болта и пружины амортизатора;

— кронштейн, задний конец которого служит для крепления пулемета к станку при помощи ползуна с проушинами и навинтованной оси заднего крепления с рукояткой.

Кронштейн имеет: — пружинную задержку для удержания рукоятки перезаряжания в переднем положении;

— гильзоотвод для направления отраженной гильзы;

— большой вертикальный выступ для крепления к станку наплечника;

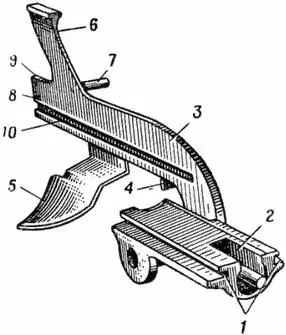

Рис. 57.Нижний качающийся стол:

1 — пазы; 2 — цилиндрическое гнездо; 3 — кронштейн; 4 — пружинная задержка; 5 — гильзоотвод; 6 — большой вертикальный выступ; 7 — ось для соединения с механизмом тонкой наводки; 8 — отверстие для ограничительного винта ползуна; 9 — направляющий выступ для движения ползуна; 10 — продольный направляющий паз

— ось для соединения с механизмом тонкой наводки;

— наклонный паз для головки болта зажима тонкой наводки;

— навинтованное отверстие для ограничительного винта ползуна;

— направляющие выступы для ползуна;

— продольный направляющий паз для выступа рукоятки перезаряжания.

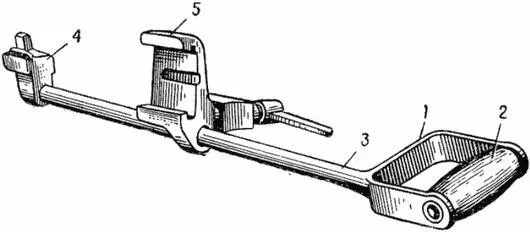

Рис. 58.Рукоятка перезаряжания:
