Министерство Обороны СССР - 12,7-мм пулеметы обр. 1938/46 г. и 1938 г. Наставление по стрелковому делу

1 — скоба; 2 — деревянная ручка; 3 — стержень; 4 — крючок с направляющим выступом; 5 — ползун

Рукоятка перезаряжания(рис. 58) служит для отвода подвижной системы назад (рукой). Она состоит из скобы с деревянной ручкой, стержня и ползуна. Стержень на переднем конце имеет крючок с направляющим выступом. Крючок соединен со стержнем при помощи шпильки.

Верхний качающийся стол(рис. 59) служит для переднего крепления пулемета. Он имеет:

— цилиндрический выступ, в заднюю поверхность которого упирается пружина амортизатора;

— два кронштейна с цапфенными гнездами для цапф ствольной коробки, проушинами для осей наметок и выступами на боковых плоскостях для шарнирного крепления стяжного болта.

Рис. 59.Верхний качающийся стол:

1 — цилиндрический выступ; 2 — кронштейны; 3 — стяжные болты

Ход станка

76. Ход станка(рис. 60) служит для перевозки пулемета вручную. Он состоит из двух колес (катков), оси хода станка и двух разъемных гаек со шплинтами.

Рис. 60.Ход станка:

1 — катки; 2 — ось

Щит станка

77. Щит станка(рис. 61) имеет прямоугольные вырезы для катков хода, фигурный вырез для прохода тела пулемета и для прицеливания, два кронштейна для крепления к станку.

Рис. 61.Щит станка:

1 — прямоугольные вырезы; 2 — фигурный вырез; 3 — кронштейны

Наплечник

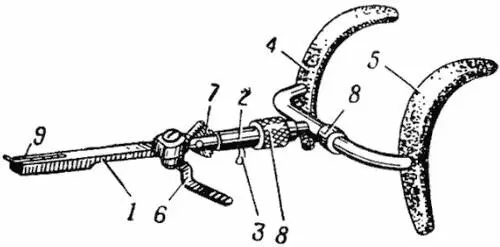

78. Наплечник(рис. 62) служит для удобства управления пулеметом при стрельбе по воздушным целям. Он состоит из основания наплечника, трубки с вилкой, защелки трубки, правого плечевого упора с патроном, левого плечевого упора, зажима основания, зубчатого сектора, двух зажимных муфт и защелки основания.

Основание наплечникаимеет продольный паз с защелкой для крепления наплечника к станку и проушину для шарнирного крепления к станку зубчатого сектора.

Трубкаимеет вилку для шарнирного соединения с зубчатым сектором наплечника и вырез для крючка защелки трубки.

Рис. 62.Наплечник:

1 — основание; 2 — трубка с вилкой; 3 — задний конец защелка трубки; 4 — правый плечевой упор; 5 — левый плечевой упор; 6 — зажим основания; 7 — зубчатый сектор; 8 — зажимная муфта; 9 — защелка основания

Внутри трубки помещается защелка трубки с пружиной для удержания наплечника в приданном ему положении. На трубки надевается патрон основания.

Патрон основанияимеет муфту, которой он крепится в трубке. К патрону приварено колено с правым плечевым упором. Перемещением патрона основания в трубке наплечник регулируется по росту наводчика.

Колено правого плечевого упораимеет разрезной конец с резьбой, внутрь которого вставляется конец колена левого плечевого упора и соединяется муфтой. Этим достигается регулирование расстояния между плечевыми упорами в соответствии с шириной плеч наводчика.

Зажим основанияслужит для удержания наплечника в горизонтальной плоскости в приданном ему положении.

Для освобождения зажима основания следует повернуть рукоятку зажима по часовой стрелке. Муфты сначала зажимать рукой и затем подтягивать ключом.

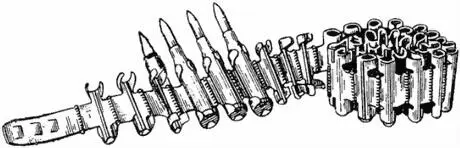

79. Патронами снаряжаются металлические ленты (рис. 63), имеющие 50 звеньев, шарнирно соединенных между собой.

Каждое звено ленты снабжено двумя парами пружинящих рожек для удержания патрона от выпадания и упором для придания правильного положения патрону в ленте.

80. Снаряженная лента укладывается в металлическую коробку гармошкой. Коробка крепится на кронштейне станка.

а

б

Рис. 63.Лента и коробка к ней:

а — лента; б — коробка

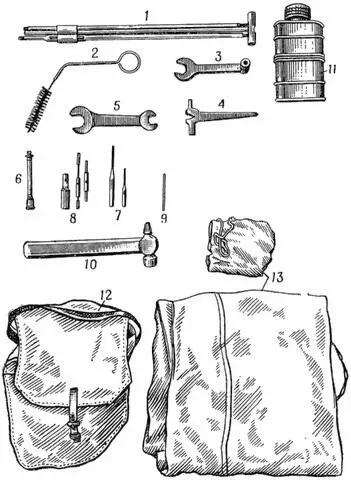

81. На каждый пулемет положена принадлежность (рис. 64) для разборки, сборки, чистки и для других надобностей по уходу за пулеметом и его сбережению. Принадлежность должна всегда быть исправной и находиться при пулемете.

Рис. 64.Принадлежность:

1 — составной шомпол; 2 — коленчатый стержень с ершиком; 3 — ключ регулятора газовой каморы и клина ствола; 4 — ключ-отвертка; 5 — ключ для станка; 6 — извлекатель; 7 — выколотки; 8 — прочистки; 9 — вороток; 10 — молоток слесарный; 11 — сосуд для смазки; 12 — сумка для принадлежности; 13 — чехлы пулемета

К принадлежности относятся:

— составной шомполдля чистки и смазки канала ствола, имеющий три звена, ручку и наконечник;

— коленчатый стержень с ершикомдля смазки патронника и подвижных частей;

— ключ регулятора газовой каморы и клина ствола, имеющий вырез для затягивания (освобождения) гайки регулятора и ввинчивания (вывинчивания) трубки буфера затворной рамы и гнездо для гаек клина ствола и оси приемника;

— ключ-отвертка, имеющий четырехгранное гнездо для установки мушки по высоте, шестигранное гнездо для гайки мушки и гайки болта основания мушки, вырез для штока газового поршня и гайки оси рычага затворной рамы и отвертку для винтов;

— извлекательдля удаления из патронника оторвавшейся части гильзы;

— выколоткибольшая и малая для вынимания при разборке пулемета шплинтов, осей и шпилек;

— прочисткидля удаления порохового нагара из газовых путей пулемета: прочистка с воротком — для газовой каморы и газового регулятора; большая и малая прочистки с воротком — для газового регулятора;

— молоток слесарный;

— молоток деревянный;

— сосуд для смазки;

— ключ для станка.

Принадлежность к пулемету хранится в брезентовой сумке.

82. Части и механизмы пулемета до заряжания находятся в следующем положении:
