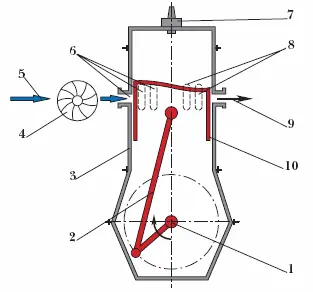

Рис. 3. Двухтактный карбюраторный двигатель внутреннего сгорания:

1 – коленчатый вал; 2 – кривошипно-шатунный механизм; 3 – цилиндр; 4 – насос; 5 – топливо, воздух; 6 – впускные окна; 7 – свеча зажигания; 8 – продувочные окна; 9 – продукты сгорания; 10 – поршень

Сложную систему газораспределения в этих двигателях заменяют три ряда окон 6.8 на боковой поверхности цилиндра 3 . Через эти окна выпускаются отработанные газы, всасывается рабочая смесь в картер двигателя и продувается цилиндр от остатков продуктов сгорания. Окна открывает и закрывает сам поршень 10 (своей образующей поверхностью) при движении в цилиндре. В такте I (рис. 4) при движении поршня снизу вверх сначала происходит сжатие порции горючей смеси в цилиндре, а затем и засасывание свежей порции горючей смеси из карбюратора в картер двигателя. Когда сжатие рабочей смеси заканчивается, её воспламеняют электрической искрой. В такте II происходит расширение продуктов сгорания 9. Они толкают поршень вниз, т. е. происходит рабочий ход. В конце хода поршня сверху вниз отработанные газы выпускают в атмосферу. В карбюраторных двигателях, работающих на лёгком жидком топливе (бензине), смесеобразование осуществляется в специальном устройстве – карбюраторе . Двигатели внутреннего сгорания широко применяются в промышленности, на автомобильном, авиационном, морском и железнодорожном транспорте.

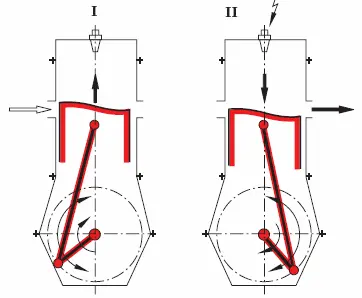

Рис. 4. Работа двухтактного карбюраторного двигателя внутреннего сгорания:

I – сжатие; II – зажигание, рабочий ход

ДВИ́ГАТЕЛЬ ЭЛЕКТРИ́ЧЕСКИЙ, машина электрическая , преобразующая электрическую энергию в механическую. Различают электрические двигатели постоянного и переменного тока. Основное преимущество двигателей постоянноготока заключается в возможности экономной и плавной регулировки частоты вращения, вследствие чего они получили распространение на рельсовом и безрельсовом электрифицированном транспорте, в подъёмных кранах, на прокатных станах, в устройствах автоматики и т. п. В системах автоматического регулирования и в электроприборах бытового назначения получили распространение электроприводы с микродвигателями постоянного тока. Основное их достоинство – значительно большие, чем у микродвигателей переменного тока, диапазон и точность регулирования.

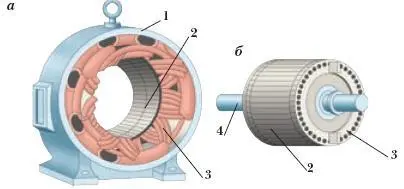

Асинхронный электродвигатель в разобранном виде:

а – статор; б – ротор в короткозамкнутом исполнении («беличье колесо»);

1 – станина; 2 – сердечник из штампованных стальных листов; 3 – обмотка; 4 – вал

Двигатели переменноготока делятся на синхронные, асинхронные и коллекторные. В синхронныхдвигателях обмотка статора подключается к сети переменного тока, а обмотка ротора (в большинстве конструкций) – к источнику постоянного тока. В результате взаимодействия магнитных полей статора и ротора возникает крутящий момент, под действием которого ротор вращается синхронно с вектором напряжённости магнитного поля статора, т. е. частота вращения ротора жёстко связана с частотой питающего тока. Синхронные электродвигатели применяют в электроприводах, не требующих регулирования частоты вращения при отсутствии значительных перегрузок на валу двигателя (напр., для привода насосов, компрессоров, вентиляторов и т. д.). Наиболее распространены асинхронныеэлектродвигатели. Они просты в изготовлении, надёжны в эксплуатации и потому являются основными двигателями в электроприводе. В асинхронном двигателе вращающееся магнитное поле, возникающее при прохождении переменного тока по обмоткам статора, взаимодействует с током, наведённым магнитным полем статора в обмотках ротора, в результате возникают механические усилия, заставляющие ротор вращаться в сторону вращения магнитного поля. Частота вращения ротора асинхронного электродвигателя зависит от частоты вращения магнитного поля статора (определяется частотой питающего тока), числом пар полюсов двигателя и уменьшается с увеличением нагрузки. Направление вращения асинхронного электродвигателя изменяют переключением любых двух фаз обмотки статора. Коллекторныедвигатели позволяют плавно регулировать частоту вращения в широких пределах, но они дороже и менее надёжны, чем синхронные и асинхронные электродвигатели. Мощность электродвигателей – от долей ватта до нескольких десятков мегаватт.

ДВИ́ЖИТЕЛЬ, устройство для преобразования энергии, получаемой от природного источника или двигателя , в полезную работу, обеспечивающую движение транспортных средств. Одним из древнейших движителей является парус, преобразующий силу ветра в движение судна. Помимо парусов, в качестве движителей судов применяют также вёсла, гребные колёса и винты, водомёты. Классическим примером столь же древнего движителя, используемого в большинстве наземных транспортных средств, является колесо. В сочетании с гусеницей колесо образует гусеничный движитель тракторов, вездеходов, танков для движения по бездорожью и мягкому грунту, снегу. Гусеницы служат как бы бесконечной дорогой, по которой катятся опорные катки движущейся по ним машины. Вертолёты, дирижабли, аэросани, суда на воздушной подушке приводятся в движение воздушными винтами, а самолёты и ракеты – реактивным соплом. В 50-х гг. 20 в. был создан особый тип движителя – шагающий. Устанавливается он гл. обр. на больших экскаваторах – драглайнах , которые благодаря такому движителю стали называться шагающими.

ДВИ́ЖУЩИЙСЯ ТРОТУÁР, вспомогательный вид внеуличного городского транспорта для перемещения пассажиров на сравнительно небольшие расстояния (100–150 м). Представляет собой конвейер в виде гибкой ленты или звеньев, прикреплённых к тяговой цепи, движущейся по роликам. Скорость движения – от 1 до 6 м/с; движущийся тротуар может перевозить 10–20 тыс. пассажиров в час. Впервые пассажирский конвейер демонстрировался на Всемирной выставке в Париже в 1900 г., распространение получил во 2-й пол. 20 в. Возможные места устройства движущихся тротуаров – пересадочные станции метрополитена, вокзалы, стадионы, общественные здания, магазины.

ДЕБАРКÁДÉР, плавучая пристань с одно – или двухъярусной надстройкой, с багажным и грузовым отделениями, предназначенная для размещения и обслуживания пассажиров.
