Все двигатели имеют литой блок цилиндров, головку блока цилиндров, крышку клапанной коробки, поддон картера, прокладки и пр. Это основные корпусные детали, обеспечивающие возможность и надежность его функционирования. В блоке цилиндров устанавливаются гильзы цилиндров (в преобладающем большинстве «сухие». Двухтактные двигатели имеют головку блока цилиндров и гильзы с ореберением для воздушного охлаждения, а также, как правило, разъемный посередине блок-картер с элементами сцепления, коробки передач и прочее

Материалом изготовления блоков цилиндров обычно являются чугун или литьевой алюминий, головки блоков цилиндров отливаются из алюминия, и тем более оребренные для воздушного охлаждения. Чугун может выдерживать высокие температурные нагрузки, а литьевой алюминий позволяет изготовить сложные, в т ом числе оребренные формы, у которых очень большая поверхность охлаждения и большой теплоотвод.

Гильзы цилиндров или вышлифовываются в блоке путем доводки после литья этой формы блока и его закалки («сухие» гильзы),или имеют отдельную вставную форму в блок цилиндров с возможностью их замены («мокрые» гильзы).Блоки цилиндров могут иметь отлитую внутри рубашку охлаждения.

Типичными элементами двигателей являются основные системы кривошипно-шатунный механизм, механизмы газораспределения, система охлаждения, смазочная система, система питания и выпуска отработавших газов, система зажигания и электрического пуска.

Кривошипно-шатунный механизм преобразует прямолинейное возвратно-поступательное движение поршней, воспринимающих давление газов, во вращательное давление коленчатого вала. Детали кривошипно-шатунного механизма разделяются на неподвижные и подвижные. Детали первой группы перечислены ранее.

К подвижным деталям относятся поршень с кольцами и поршневым пальцем, шатун, коленчатый вал и маховик. Кроме того, существуют также крепежные детали. Поршни для карбюраторных и дизельных двигателей имеют несколько отличаются.

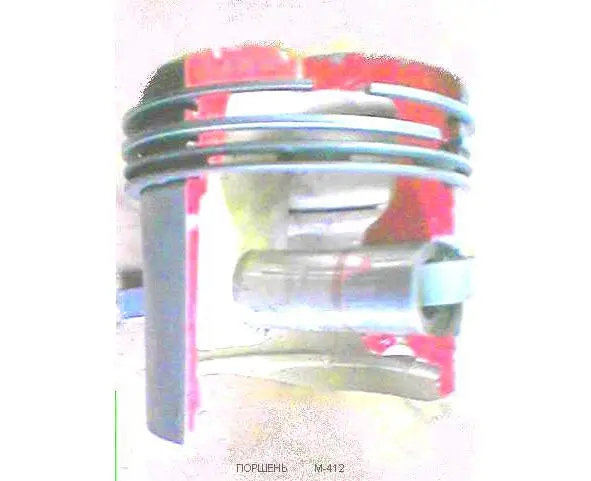

В частности, для бензиновых двигателей современные поршни имеют очень, короткую юбку и выполнены из алюминия. Кроме того, в днище поршня могут быть клапанные углубления, а на поршне имеется два компрессионных и одно маслосъемное кольцо. Для дизельных двигателей поршни также в основном изготавливаются из алюминия, однако они имеют длинную, чуть овальную юбку для уменьшения задиров о зеркало цилиндра. В поршне имеется либо впадины под клапаны, либо вытеснители, либо определенная форма камеры сгорания, а также он имеет три компрессионных и одно маслосъемное кольцо. Иногда на поршень наносится предупредительная маркировка эксцентриситета пальца (для правильной установки поршня). Поршни для двухтактных двигателей имеют обычно длинную юбку.

Поршни шатунов имеют литую пространственную форму с внутренними выплавленными бобышками, в которые вставляется шлифованный палец шатуна. С его помощью осуществляется сборка системы и передача усилия от поршня к маховику. Одновременно при вращении коленвала поршень толкается шатуном вверх. Все движение поршней вверх-вниз осуществляется внутри цилиндров. Шатун имеет высокопрочный стержень с бобышкой вверху для установки поршня на пальце и разьемным отверстием с крышкой для шатунного подшипника снизу. Он изготавливается ковкой из чугуна или стали.

Сам коленчатый вал изготавливается из чугуна путем ковки его колен в необходимую форму разворотов, а также может быть изготовлен сварным из специальных сталей. В теле коленчатого вала сверлятся внутренние длинные отверстия, связанные между собой в один канал. по которому подается масло под давлением для смазки подшипников скольжения (вкладышей) коренных опорных подшипников самого коленчатого вала и непосредственно шатунов. Сами подшипники скольжения, т.е. вкладыши выполняются из стальных полуколец с нанесенным на их поверхность антифрикционным материалом (бабитовые. вкладыши).Они могут работать лишь в условиях смазки под давлением или хотя бы подачей ее разбрызгиванием к узлам трения..

Поэтому двигатели, имеющие в коленчатых валах сверления для масляного канала работают долговечнее и требуют меньше замен вкладышей двигателя. Однако существуют так же коленчатые валы без внутренних высверленных каналов, но в блоке цилиндров имеются выплавленные внутренние обьемы с отверстиями возле самих вкладышей (хотя бы коренных),что представляет собой масляные каналы системы смазки из которых впрыскивается масло под давлением к этим узлам трения. Кроме того, системы смазки имеют масляный поддон, в котором вращается коленчатый вал и омывается самой смазкой, т.е. происходит «саморазбрызгивание» и смазка узлов трения. Поэтому наличие системы смазки с насосами давления для обеспечения работы двигателя-обязательное условие работы двигателя. Вкладыши двигателей имеют несколько ремонтных размеров и разделяются на коренные и шатунные.

Их сборка или замена осуществляется при разборке двигателя, его кривошипно-шатунного механизма путем снятия крышек вкладышей шатунов или шатунных шеек.

На мотоциклах применяются коленчатые валы разборной конструкции, на которых устанавливаются не подшипники трения, а подшипники качения (шариковые или роликовые), а смазка осуществляется внутри корпуса блока цилиндров обтекающей через его топливо-воздушной смесью, в состав которой обязательно добавляется масло. Такие конструкции разборных коленчатых валов стали применяться и для двигателей легковых автомобилей. Поэтому современные двигатели так же могут иметь подшипники качения хотя бы для шатунов. Современные конструкционные материалы могут обеспечить их прочность и долговечность при высоких давлениях сгорающих в камере сгорания газов при их расширении.
