Помимо изучения полета птиц у человека имеется еще один путь решения проблемы машущего полета.

Старинная восточная легенда рассказывает о мудреце, который сделал летательную машину с машущими крыльями, похожую на огромное насекомое. Когда мудрец узнал, что враги хотят похитить машину, он сжег ее. Так навеки была потеряна тайна конструкции механической стрекозы. Эта и многие другие легенды повествуют о том, что еще в далекой древности зародилась идея постройки летательного аппарата по принципу насекомого — энтомоптера [2] Энтомоптер — от греческих слов "энтомон" (насекомое) и "птерон" (крыло). . Однако до последнего времени интересные особенности полета насекомых сравнительно мало привлекали внимание инженеров — конструкторов летательных аппаратов. Объяснить это можно лишь одним: полет насекомых — очень сложный процесс. Он таит в себе сотни загадок, ответ на которые еще не найден. Так, например, согласно чаконам современной аэродинамик майский жук летать не должен. Однако, ниспровергая всю нынешнюю теорию полета и сбивая с толку специалистов по аэродинамике, это насекомое все же летает. Для того чтобы летать, майский жук при среднем весе 0,9 г должен иметь коэффициент подъемной силы (относительная величина, пропорциональная подъемной силе) от 2 до 3, фактически же у этого насекомого коэффициент подъемной силы меньше 1!

Известно, что коэффициент подъемной силы наиболее совершенных крыльев, созданных самолетостроителями, колеблется от 1 до 1,5. Следовательно, крыло жука, хотя и кажется несовершенным, обеспечивает сравнительно большую подъемную силу. Этим обстоятельством заинтересовались ученые Нью-Йоркского университета. Для изучения полета майского жука они сконструировали в натуральную величину искусственное крыло (чтобы точно воспроизвести работу крыла, исследователи долго и внимательно анализировали кинопленку, на которой методом скоростной съемки был заснят полет жука). Экспериментальная установка позволяла измерять смещение крыла величиной 0,000025 см. Недавно руководитель проводимых исследований Леон Беннет заявил: "Если мы сумеем определить аэродинамику полета майского жука, мы или обнаружим какое-то несовершенство в современной теории полета насекомого, или откроем, что майский жук обладает каким-то неизвестным нам способом создания высокой подъемной силы".

Однако оставим в покое майского жука и обратимся к другим летающим насекомым, которых в природе насчитывается более 350 000 видов.

По-видимому, среди животных насекомые стали летать первыми. Во всяком случае, достоверно известно, что летающие насекомые появились на Земле более 300 миллионов лет назад. Далеко не все насекомые хорошо летают. Едва ли не большинство составляют посредственно и плохо летающие виды. Но есть множество форм, которые летают превосходно. Полет насекомых в основном определяется двумя факторами: характером мышц крыла и строением самого крыла. Так, у златоглазки — одного из немногих доживших до нашего времени представителей когда-то процветавшей группы сетчатокрылых — мускулатура передних и задних крыльев одинакова по мощности. Обе пары крыльев похожи по форме и величине. Летные возможности златоглазки практически ничтожны: судорожные взмахи крыльев позволяют ей достичь в лучшем случае скорости 60 см/сек. Такие же плохие летуны скорпионовы мухи и некоторые дневные бабочки, у которых передняя и задняя пары крыльев почти одинаковы или, во всяком случае, работают одинаково, да еще не синхронно, а "вразнобой". Исключение составляют лишь стрекозы; сохранив одинаково развитые пары крыльев, они тем не менее обладают превосходными летными качествами. Но у стрекоз совсем особое устройство крыловой мускулатуры — их "крыловый мотор" (крыловая скелетно-мышечная система) высоко специализирован. Главную роль в полете стрекоз играют мышцы прямого действия.

Кроме того, переднее крыло стрекозы далеко отодвинуто от заднего и они не соприкасаются друг с другом. У всех остальных современных видов насекомых в процессе эволюции одна пара крыльев усилилась за счет другой.

Здесь невольно сама собой напрашивается аналогия: подобно тому как творцы самолетов заменили старые, тихоходные "этажерки" — бипланы и трипланы — монопланами, природа помогла многим четырехкрылым насекомым усовершенствовать свой летательный аппарат, избавив или почти избавив его от лишней пары крыльев. У двукрылых — мух, слепней, комаров — задние крылья исчезли не бесследно, а превратились в жужжальца. Каждое жужжальце состоит из вздутого основания, тонкой ножки и вздутой головки и имеет вид булавы. Эти жалкие остатки задних крыльев не играют активной роли в полете, а лишь косвенно связаны с ним: они, говоря инженерным языком, выполняют функции стартера. Так как многие двукрылые взлетают на высоком ритме ударов крыльев, жужжальца способствуют "разгону" крыловых мышц. Постепенно ускоряя ритм своих движений, жужжальца вызывают соответствующие ритмические события в тех частях нервной системы насекомого, которые управляют крыловой мускулатурой. Когда достигается нужный ритм, включается собственно двигательный аппарат — "мотор крыла" сразу начинает работать полным ходом, что и требуется для взлета. У перепончатокрылых же переднее и заднее крылья сцеплены друг с другом, образуя механическое целое без всяких, однако, сращений. Переднее крыло пчелы, например, имеет на заднем краю складку — "карман". В него входят загнутые крючки переднего края заднего крыла, и последнее оказывается как бы на буксире у переднего и работает в унисон с ним (рис. 17, а). Почти так же устроен сцепочный механизм у тлей (рис. 17, 6, в, г), с той лишь разницей, что крючков здесь немного и они тесно сближены. Бабочки имеют иные сцепочные механизмы — толстые щетинки на нижней стороне заднего крыла входят в складку на переднем крыле. У многих высших форм этих приспособлений нет и крылья связываются посредством широкого наложения переднего на заднее. Но важен не способ соединения, а результат: у всех перепончатокрылых переднее и заднее крылья каждой стороны крепко скреплены и работают как одно целое. Таким образом, выражение "четырехкрылые" не следует понимать буквально. Морфологически четырехкрылое построение является функционально двукрылым.

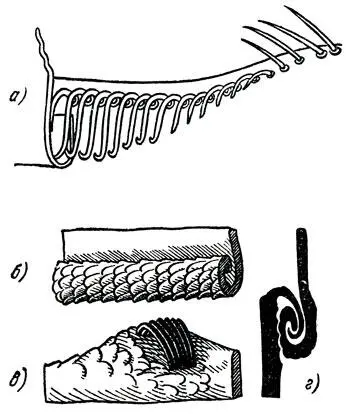

Рис. 17. Механизмы сцепления крыльев у пчел (а) и у тлей (6, в, г)

Рассмотрим теперь устройство крыла насекомого. На первый взгляд твердое, сухое крыло мухи или бабочки кажется безжизненным образованием. Но в действительности это далеко не так. В него входят нервы, внутри крыла имеется даже (правда, не у всех насекомых) кровообращение. Крыло насекомого — это изумительное "инженерное" творение природы, достойное восхищения техников. Оно разделяется на две механически различные компоненты: жилки и мембрану. Жилки, будучи построены по типу полых трубок, представляют собой чрезвычайно прочные образования. Но площадь, занимаемая ими в крыле, весьма незначительна, так как они очень тонки. Промежутки между жилками, ячейки, затянуты тонкой прозрачной мембраной. Последняя занимает большую часть площади крыла и очень гибка. Однако, будучи разделена на ячейки, натянутые на прочный каркас жилок, она приобретает значительную прочность. В общем, совокупность жилок и мембраны напоминает распущенный зонт с материей, натянутой на стальные прутья. Такое строение обеспечивает обширную гребную поверхность крыла при минимальной затрате материала и минимальном весе. Работа крыла характеризуется частотой взмахов. У насекомых же частота ритмических ударов крыльями очень велика. Ночные бабочки делают от 35 до 45 взмахов в секунду, стрекоза коромысло — от 80 до 100, оса — ПО, шмель — от 180 до 240, комнатная муха — 330, медоносные пчелы-от 180 до 340, комары — около 600 взмахов в секунду. Комары толкунчики, рои которых часто вьются столбом, предвещая хорошую погоду, делают 800 взмахов в секунду, а комары дергуны и комары мокрецы — даже до 1000 взмахов в секунду! Такой высокий ритм работы крыльев (а он присущ большинству хорошо летающих форм) убедительно говорит о колоссальной прочности крыльев. Крыло насекомого "оснащено" большим количеством разнообразнейших микроскопических органов чувств. Крохотные колбочки, щетинки, волоски, различаемые лишь при многократном увеличении под микроскопом, сложные устройства, называемые хордотональными сенсиллами, — вся эта удивительная аппаратура помогает насекомому отлично ориентироваться в пространстве. Одни органы регистрируют скорость встречного потока воздуха, другие выполняют осязательную функцию, третьи регистрируют крутящие моменты в разных направлениях. Остается только пожелать, чтобы самолеты будущего располагали комплексом столь точных, малогабаритных и высоконадежных в работе приборов!
