Изот Литинецкий - Беседы о бионике

Рис. 21. График роста длины взлетно-посадочных полос за 20 лет (по В. Мясищеву)

Не менее остро, чем проблема повышения экономичности полета самолетов, ныне стоит вопрос о создании летательных аппаратов, не требующих длинных взлетно-посадочных полос и способных садиться и взлетать почти вертикально. Можно назвать несколько причин, выдвинувших эту задачу в число самых актуальных проблем современности. По утверждению известного советского авиаконструктора В. Мясищева, основная причина — стремительный рост скорости полета самолетов. С 1945 по 1965 г. только у пассажирских и транспортных самолетов скорость выросла в среднем в 2 раза (с 350 — 450 до 700 — 1000 км/час) и практически приблизилась к околозвуковым скоростям (рис. 20). Чем выше скорость самолета, тем больше, как правило, и его пробег при посадке. Головокружительная скорость при посадке, достигающая 250 — 300 км/час, требует огромных посадочных полос. За последние 25 лет их длина увеличилась более чем в 3 раза — с 700 — 800 м до 2,5 — 3 км (рис. 21). Столь большие размеры взлетно-посадочных полос и чрезмерно высокий уровень шума, создаваемого мощными двигательными установками, заставляют располагать аэродромы далеко за пределами городов. В результате мы оказались свидетелями своеобразного парадокса: увеличение скорости полета на маршрутах средней протяженности весьма мало сказывается на сокращении общей продолжительности путешествия. Например, на маршруте Москва — Ленинград чистое время полета равно 50 мип и составляет примерно 1/ 3от общего времени, затрачиваемого пассажиром. А остальные 2/3 — больше 1,5 час — приходятся на поездки из города в аэропорт отправления и из аэропорта назначения в город. Вторая причина актуальности проблемы вертикального взлета и посадки связана с появлением тяжелых транспортных летательных аппаратов. Практика показала, что эти аппараты могут успешно решать такие важные народнохозяйственные задачи, как доставка грузов, машин и оборудования в труднодоступные, удаленные от основных дорог районы новостроек. Получаемый при этом эффект значительно возрос бы, если бы транспортные самолеты обладали способностью совершать взлет и посадку на небольшие, специально не подготавливаемые площадки. Необходимость в подобных машинах испытывает и военно-транспортная авиация. Наконец, третья причина носит сугубо военный характер. Так, например, самолеты-перехватчики не имеют времени разгоняться по бетонированным дорожкам аэродромов. Они должны свечой взмывать вверх на перехват противника. Упомянем еще одно обстоятельство. Боевые сверхзвуковые самолеты базируются сегодня на аэродромах с бетонированными взлетно-посадочными полосами длиною до 3,5 км. Не говоря уже о том, что строительство подобных сооружений связано с большими затратами, эти аэродромы легко обнаружить и разрушить. Больше того, но мере развития боевых действий такие стационарные аэродромы могут оказаться на большом удалении от района применения самолетов, эффективность использования которых при этом существенно снизится. Решение этого вопроса связывают также с созданием не зависящих от аэродромов боевых машин с вертикальным взлетом и посадкой.

За последнее время предложено немало способов уменьшения длины разбега самолетов. Здесь и применение ракет, и форсирование двигателей, и т. п. Для сокращения пробега самолетов применяют тормоза, реверсивные винты, тормозные щитки на крыльях и фюзеляже, парашюты и тормозные приспособления, устанавливаемые на посадочных полосах. Все это несколько задержало увеличение размеров аэродромов, но, несмотря ни на что, аэродромы для современных самолетов имеют огромную протяженность. Чтобы избавиться от бетонированных дорожек, иногда применяют взлет со специальной тележки, оставляемой на земле, посадку на лыжи и др.

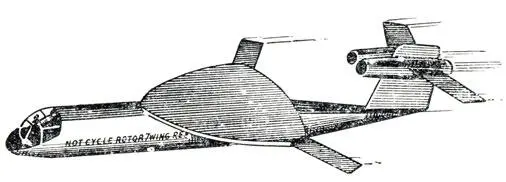

Рис. 22. Американский экспериментальный вертикально взлетающий аппарат с гибридным несущим трехлопастным ротором

Но все это полумеры. Для истребителя-перехватчика, например, они не подходят. Он должен взлетать и садиться без разбега, с очень небольшой площадки. Не подходят они и для пассажирских и транспортных аппаратов, обладающих высокой скоростью полета и большой грузоподъемностью. И вот десятки и сотни инженеров разных стран продолжают ломать голову над тем, как же решить эту задачу, которая сегодня кажется неразрешимой. Изобретательная человеческая мысль не желает мириться с пессимистическими прогнозами. Стремление решить проблему вертикального взлета и посадки наиболее эффективным образом привело к появлению самых неожиданных проектов летательных аппаратов. Так, конструкторы одной американской фирмы наделили свою новую вертикально взлетающую машину (рис. 22) легким алюминиевым ротором треугольной формы с тремя лопастями по углам. После осуществления взлета ротор выключается, одна из его лопастей "выстраивается" вдоль фюзеляжа, а поднимающиеся из него специальные створки закрывают зазор "лопасть — фюзеляж". Остальные две лопасти при этом превращаются в придатки треугольного крыла и участвуют в создании подъемной силы, удерживающей машину в воздухе. Новый вид вертолета-самолета развивает скорость в горизонтальном полете до 700 км/час. При приземлении аппарата ротор вновь приводится в движение, и машина спускается по вертикали на землю, не требуя аэродрома. Ротор аппарата вращается газовой турбиной. Движение по горизонтали осуществляется на реактивных двигателях, находящихся в конце фюзеляжа. Идею вращающегося треугольного крыла использовали и конструкторы другой американской фирмы. Больше того, они развили ее дальше. В предложенном ими проекте самолета "Гелиплейн" машина снабжена двумя вращающимися треугольными крыльями, но уже без концевых лопастей. Роль последних в создании необходимой вертикальной тяги, по замыслу конструкторов, должны выполнять отклоняющиеся концевые части крыльев. Предполагается, что подобные машины, обладая способностью вертикального взлета и посадки, смогут развивать скорость до 950 км/час. Еще более оригинальный проект вертикально взлетающего пассажирского аппарата предложил немецкий изобретатель Рейнхольд Каллетш. Во время стоянки на земле эта машина должна напоминать самолет без крыльев, опирающийся на телескопические стойки шасси длиной 5 м. Особенностью этого аппарата является подъемное устройство, представляющее собой три вращающиеся в перпендикулярной к фюзеляжу плоскости штанги-спицы, на концах которых шарнирно укреплены эллипсообразные пластины-крылья. На взлете и при посадке для вращения такого составленного из крыльев "винта" должны применяться укрепленные на штангах реактивные сопла, к которым подаются газы от турбореактивных двигателей самого аппарата. Аналогичное устройство, но уже меньших размеров предусмотрено и на хвосте фюзеляжа. Во время вращения "винтов" специальное приспособление будет управлять положением пластин-крыльев с таким расчетом, чтобы они все время находились под некоторым углом атаки к набегающему потоку и, следовательно, создавали необходимую подъемную силу. После осуществления вертикального старта "винты" будут останавливаться, и их пластины-крылья станут выполнять свои традиционные функции.
