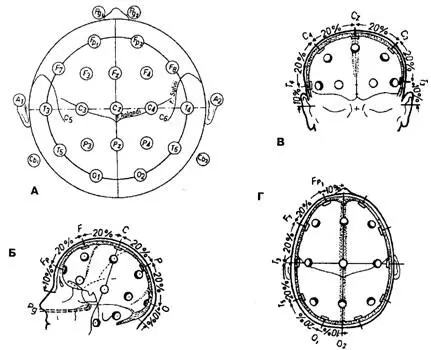

Рис. 2.2. Схема расположения электроэнцефалографических электродов на скальпе [Jasper, 1958]:

А – вид сверху; Б – вид сбоку справа; В – вид спереди; Г – вид сверху

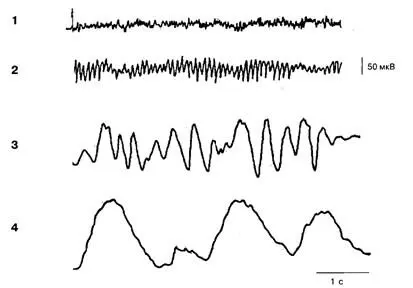

Рис. 2.3. Основные ритмы электроэнцефалограммы:

1 – бета-ритм; 2 – альфа-ритм; 3 – тета-ритм; 4 – дельта-ритм

Однако описанные ритмы довольно редко встречаются в чистом виде в реальном психофизиологическом эксперименте; когда испытуемый вовлечён в определённый вид деятельности, его ЭЭГ представляет постоянно меняющуюся по амплитуде и частоте кривую. В настоящее время выпускаются самые разнообразные пакеты программ для анализа ЭЭГ на персональных компьютерах. Мы не будем здесь подробно останавливаться на методах анализа ЭЭГ, так как эта проблема требует специального обсуждения. Отметим лишь, что можно выделить два направления в анализе ЭЭГ у субъекта, выполняющего определённый вид деятельности. Одно из них – это сопоставление описанных ритмов ЭЭГ или её частотного спектра, выявляющего выраженность альфа-, бета-, тетаили каппа-ритмов, с текущей деятельностью (решение задач, счёт в уме, выполнение ассоциативных тестов, мысленное представление зрительных или слуховых ощущений, выполнение задач на объём кратковременной памяти и т.д.) [Труш, Кориневский, 1978; Ливанов, Хризман, 1978]. Сюда же можно отнести и выявление особенностей того или иного ритма ЭЭГ и их сопоставление с индивидуальной способностью выполнять определённый психологический тест, причём проведение этих исследований может быть разделено во времени [см., например, гл. 6; Психофизиол. закономерн., 1985 ]. В рамках другого направления ЭЭГ описывается на основе прямого сопоставления тех или иных её компонентов с реально развивающимися этапами экспериментально контролируемой деятельности. Одним из примеров подобного подхода является сопоставление амплитудно-временных характеристик компонентов связанных с событием потенциалов (ССП) с выделяемыми характеристиками реализующегося в это время поведения (см. гл.16).

Важное значение в изучении активности мозга имеет сравнительный анализ биоэлектрических потенциалов, регистрируемых одновременно в разных областях мозга [Труш, Кориневский, 1978]. Так, в школе М.Н. Ливанова впервые был обнаружен феномен развития пространственной синхронизации потенциалов в диапазоне определённого ритма (чаще тета-ритма) при формировании поведенческого навыка у животных и у человека при различных психологических тестах [Ливанов, Хризман, 1978]. В настоящее время компьютерные программы просчитывают амплитуды ЭЭГ, ВП и ССП в каждом частотном диапазоне – альфа-, бета-, тетаи дельта-ритмов для каждого отведения. Цифровые данные в виде чёрно-белых или цветных шкал переносятся на соответствующие места отведений на черепе, что даёт наглядное представление о том, в каких частях мозга и в какой степени выражена та или иная частота колебаний или тот или иной потенциал [Kaplan et al., 1994].

Артефакты (рис. 2.4). При записи ЭЭГ могут регистрироваться электрические процессы, не связанные с активностью мозга. Их называют артефактами. Все артефакты можно разделить на технические и биологические.

При удовлетворительном состоянии усилительной и регистрирующей техники и при соблюдении всех правил регистрации электрофизиологических показателей технические артефакты, как правило, связаны с неудовлетворительным контактом отводящих электродов с кожными покровами головы, в результате чего контактное сопротивление резко возрастает, т.е. увеличивается внутреннее сопротивление источника электрических потенциалов, а это приводит к снижению электрического сигнала на входе усилителя и увеличению амплитуды сигналов, наводящихся на электроды от внешних источников. В этих случаях при регистрации ЭЭГ чаще всего наблюдается синусоидальная кривая с частотой 50 Гц (наводка переменного тока), осложнённая низкоамплитудными биопотенциалами. Сходная артефактная картина имеет место при отсутствии заземления испытуемого. Все технические артефакты относительно легко устранимы. Биологические артефакты появляются в ЭЭГ от других источников организма и в большинстве случаев неустранимы техническими средствами. К этим артефактам относятся артефакты от движения глаз, которые больше всего выражены в передних областях мозга, и активности скелетных мышц, особенно жевательных и мимических. Избавиться от «глазных» и «мышечных» артефактов можно только изменением условий проведения эксперимента, исключающих постоянные движения глаз и мышечную активность, а также специальным инструктированием испытуемого. Иногда на ЭЭГ «пробивает» электрокардиограмма. В этом случае нужно проверить сопротивление на электродах.

Следует лишь отметить, что и методы получения определённых феноменов в ЭЭГ, и методы анализа ЭЭГ определяются задачей исследования и методологией, которой придерживается тот или иной исследователь.

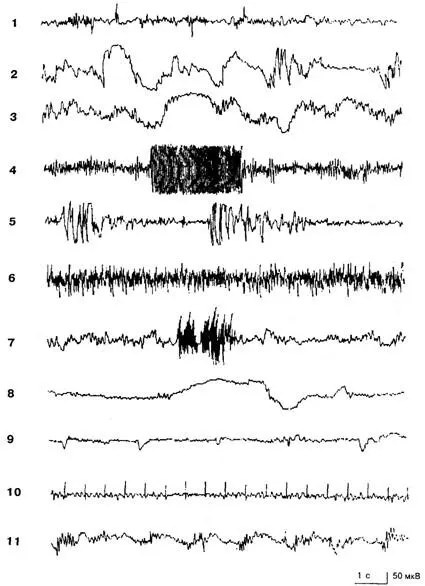

Рис. 2.4. Артефакты на электроэнцефалограмме:

1,2,3 - электродные артефакты; 4 – посторонние электрические помехи; 5 – артефакты, вызванные движением испытуемого; 6, 7 – мышечные потенциалы, вызванные напряжением мышц корпуса и сморщиванием лба соответственно; 8 – кожные потенциалы; 9 - моргание; 10- электрокардиограмма на фоне элетроэнцефалограммы; 11 – пульсовые волны [Егорова, 1973]

Активность мозга всегда представлена синхронной активностью большого количества нервных клеток, сопровождаемой слабыми электрическими токами, которые создают магнитные поля. Регистрация этих полей неконтактным способом позволяет получить так называемую магнитоэнцефалограмму (МЭГ). МЭГ регистрируют с помощью сверхпроводящего квантового интерференционного устройства – магнетометра. Предполагается, что если ЭЭГ больше связана с радиальными по отношению к поверхности коры головного мозга источниками тока (диполями), что имеет место на поверхности извилин, то МЭГ больше связана с тангенциально направленными источниками тока, имеющими место в корковых областях, образующих борозды (рис. 2.5). Если исходить из того, что площадь коры головного мозга в бороздах и на поверхности извилин приблизительно одинакова, то несомненно, что значимость магнитоэнцефалографии при изучении активности мозга сопоставима с электроэнцефалографией. Как следует из рис. 2.5, электрическое и магнитное поля взаимоперпендикулярны, поэтому при одновременной регистрации обоих полей можно получить взаимодополняющую информацию об исходном источнике генерации тех или иных потенциалов [Хари, Каукоранта, 1987]. МЭГ может быть представлена в виде профилей магнитных полей на поверхности черепа либо в виде кривой линии, отражающей частоту и амплитуду изменения магнитного поля в определённой точке скальпа. МЭГ дополняет информацию об активности мозга, получаемую с помощью электроэнцефалографии.
