Array Коллектив авторов - Исследования в консервации культурного наследия. Выпуск 2

Реставраторами из ГосНИИР были проведены эксперименты на памятниках наскального искусства Сибири, Чукотки и Казахстана по отбору наиболее эффективных материалов и снижению отрицательного эффекта их воздействия на скальную поверхность. Использовались три импортных силиконовых материала: широко распространенный стоматологический оттискной материал «Стомафлекс солид» чешского производства и «Эластосил М» марок М 4541 и М 4642 А/Б немецкой фирмы «Wacker-Chemie GmbH». «Стомафлекс солид» – это силиконовая масса конденсационного типа отверждения на базе наполненного силоксанового полимера и жидкого вулканизирующего отвердителя. Она имеет консистенцию густой замазки желтого цвета, которая смешивается с отвердителем в соотношении 12,5 мл силикона на 10–12 капель отвердителя. Время смешивания составляет максимально 45 сек. при комнатной температуре 25 °C. Смесь наносится на поверхность камня и уплотняется валиком для лучшего прилегания к поверхности и удаления из материала пузырьков воздуха. Время работы со смесью составляет минимально 2,5 мин. Преимущество этого материала заключается в его минимальной усадке и быстром отвердении. Последнее является и его недостатком – за короткое время можно скопировать лишь небольшой участок поверхности камня, размером примерно 18 × 20 см. Другим недостатком этого материала является небольшой срок службы матрицы. После изготовления нескольких оттисков матрица разрывается. Материал перспективно использовать для быстрого оперативного копирования изображений небольшого размера.

Более прочны и долговечны матрицы, выполненные из жидкообразного «Эластосила М 4541» и «Эластосила М 4642 А/Б». Разница свойств этих двух материалов приведена в таблице.

При работе на вертикальных плоскостях в силикон вводится тиксотропная добавка. Время жизни продуктов составляет от 30 мин. до 1 ч. в зависимости от температуры. Возможность снятия формы (при отсутствии клейкости) появляется не ранее 20 ч. и зависит от температуры и влажности окружающей среды. Преимуществом этих материалов является также возможность получения единой цельной матрицы со значительной площади изобразительной поверхности. Они обладают интересным свойством: отвержденный силикон при погружении в уайтспирит через некоторое время равномерно увеличивается в размере на несколько процентов и при этом сохраняет точность. После этого с увеличенной формы можно сделать увеличенную отливку, с которой в свою очередь можно сделать новую матрицу и погрузить ее для увеличения в уайтспирит. Так можно продолжать до тех пор, пока не будет достигнут желаемый размер. Точность оттиска сохранится и в больших формах, что может помочь в изучении деталей.

Недостатком силиконовых материалов является зажиривание поверхности, обусловленное парафиновым компонентом, входящим в их состав и играющим антиадгезивную роль. Привнесение любых посторонних примесей в материал памятника недопустимо для наскальных изображений. Поэтому наши усилия были направлены на поиск инертного защитного разделительного слоя. Традиционно используемые материалы, такие как жировые смазки, оставляют след на камне, а мыльные растворы оказались малоэффективными, поскольку полностью не защищают от проникновения парафинового компонента. После исследования различных материалов был выбран водорастворимый клей, используемый в реставрации бумаги – метилцеллюлоза (МЦ). Путем экспериментов была подобрана нужная концентрация раствора метилцеллюлозы в воде (2,5 %) и кратность нанесения на камень. Разделительный слой настолько тонок, что он не влияет на точность копирования.

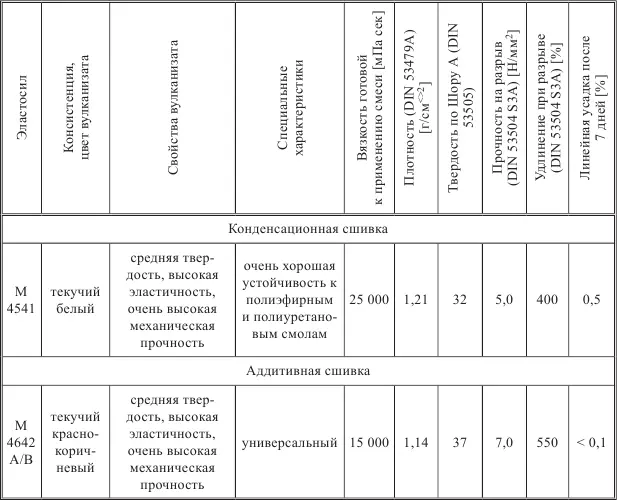

«Эластосил М». Свойства марок M 4541 и M 4642 A/B

Перед копированием поверхность камня с петроглифами фотографировалась в ортогональной проекции с цветовой и масштабной шкалой при рассеянном освещении. На сухую скальную поверхность с изображениями трижды наносился защитный разделительный слой (раствор метилцеллюлозы в воде), каждый последующий слой наносился после полного высыхания предыдущего. Затем наносился силикон трехслойно. Первый тонкий слой – моделирующий, последующие слои – для упрочнения матрицы.

Между первым и вторым слоем силикона прокладывалась хлопчатобумажная марля полосками или полотном, в зависимости от рельефа копируемой поверхности. На отвержденный силикон наносился поддерживающий кожух. Он мог быть выполнен из различных материалов: гипса, папье-маше, смолы, пенополиуретана. Его основная задача – повторить профиль копируемой поверхности и быть прочной поддерживающей формой для силиконовой негативной матрицы. По наблюдениям, сделанным при изготовлении позитивных отливок, кожух совершенно необходим, если поверхность копируемого камня имеет сильно выраженный рельеф и изобилует изгибами. В камеральных условиях повторить такую поверхность без кожуха весьма затруднительно, иной раз практически невозможно.

Заключительной операцией является удаление с камня водорастворимого защитного разделительного слоя метилцеллюлозы. Копируемая поверхность тщательно промывалась водой с помощью щетинных щеток. Прекращение образования пены свидетельствовало о том, что вся метилцеллюлоза удалена.

В стационарных условиях отливается позитивная копия из различных материалов – гипса, смолы, бетона, камнезаменителя. В качестве модифицирующих добавок в отливочную массу вводятся различные наполнители. Их назначение – упрочнение или облегчение веса отливки. Для смол подобран специальный наполнитель «Fellite», который при взаимодействии со смолой образует в структуре поры в виде пузырьков, что позволяет уменьшить вес при том же объеме.

Первый тонкий слой (используется гелькоут) наносится на поверхность матрицы флейцами без наполнителя и хорошо прорабатывается для удаления из массы пузырьков воздуха. Для прочности отливки слои армируются. Для придания нужного цвета в отливочную массу из смол добавляются различные красочные сухие пигменты и пасты. Для научного исследования копии не тонируются. Копии для музейной, выставочной, обучающей деятельности обычно тонируются в цвет оригинала (по цвету отобранного каменного образца или по фотографии).

Необходимо еще раз обратить внимание, что контактное копирование с использованием силиконовых материалов – сложный технологический процесс, который может осуществлять только подготовленный специалист-реставратор, поскольку от его умения зависит сохранность петроглифов. Это должны иметь в виду исследователи и органы охраны памятников.
