Array Коллектив авторов - Исследования в консервации культурного наследия. Выпуск 2

– время контакта «кислых» и «щелочных» листов;

– относительная влажность воздуха;

– приложенное давление;

– шероховатость контактирующих поверхностей.

При относительной влажности 92 % рН водной вытяжки достигает значения 7,0 за 25 дней. Концентрация ионов кальция в листе возрастает при постоянстве общей концентрации катионов, что подтверждает механизм ионного обмена.

Относительная влажность оказывает сильное влияние на скорость нейтрализации, т. к. от нее зависит влагосодержание бумаги. При 50 %-ной относительной влажности нейтрализация практически отсутствует. Заметное протекание процесса начинается с 85 %, при 92 % время нейтрализации составляет 85 суток, а при 97 % – 25 суток. Роль приложенного давления состоит в увеличении площади контакта и создании путей для миграции ионов. При прочих равных условиях для обеспечения заметной скорости процесса необходимо давление не менее 0,7 кПа. Шероховатость контактирующих листов также имеет значение, при контакте гладких листов нейтрализация протекает в 2 раза быстрее, чем если поверхность листов шершавая. При оптимальных значениях параметров процесса, рекомендованных Миддлтоном (относительная влажность воздуха 92 %, приложенное давление >7 кПa), полная нейтрализация будет достигаться через 25 дней контакта для шероховатых поверхностей и через 10 дней для гладких.

Процесс нейтрализации может обеспечиваться и при наличии большего числа кислых листов, соприкасающихся со щелочным листом. Теоретически число листов, которое можно нейтрализовать одним щелочным листом, ограничено только содержанием карбоната кальция в последнем. Результаты, полученные в этой работе, позволяют прояснить в теоретическом аспекте некоторые вопросы, связанные с широким использованием щелочной бумаги в виде конвертов, щелочных паспарту для изопродукции и даже «вечных» альбомов. Эти устройства защищают свое содержимое от атмосферных загрязнений и летучих кислот. Однако из настоящей работы следует, что кислотность, создаваемая в бумаге связанными кислотными группами, не может быть заметно уменьшена в ходе их использования даже через несколько лет, так как давление и влажность обычно малы.

Рассмотренный метод заинтересовал нас в связи с необходимостью нейтрализации кислотности бумаги книг, пострадавших при пожаре и хранящихся в микроклиматических контейнерах. Физическое состояние термодеструктированной бумаги (хрупкость, ломкость, наличие смоляного налета) не позволяет применить к ней другие методы нейтрализации.

Особый интерес для БАН представляет применение материалов, способных извлекать из термодеструктированных книг также продукты пиролиза и формальдегид. С 90-х гг. прошлого века в США активно продвигается на рынок ассортимент продуктов для консервации документов, производимых фирмой «Conservation Resources».

Картоны и бумаги «Micro chamber» – сложные структуры, состоящие из независимых слоев, которые работают вместе и обеспечивают комплексное решение целого ряда задач. Активные слои включают смеси определенных видов активирован ного угля, традиционных щелочных буферов и других щелочных компонентов, которые действуют как «ловушки» для веществ, вызывающих деградацию. В различных комбинациях эти компоненты распределены между волокнами бумаги.

Вторым направлением является применение карбонизированных текстильных материалов. «The Charcoal Cloth» – угольная ткань зарубежного производства для оборачивания и упаковки экспонатов, для выставочных витрин. Существуют отечественные аналоги этого материала. Исследованиями, проведенными в ЛКРД при архиве РА Н в 1998–2000 гг., была доказана эффективность их применения для защиты бумаги книг. Непосредственное применение тканей на основе углеродных материалов для консервации книг затруднительно из-за их значительной толщины и опасности загрязнения защищаемого объекта.

Целью нашей работы было создание тонкой бумаги, в композицию которой входит угольное волокно в качестве адсорбента и забуференная целлюлоза в качестве щелочного агента. Угольное волокно (УВ) – обугленная вискоза, полученная из Санкт-Петербургского государственного университета технологии и дизайна. Этот материал под названием «углен» использовался для изготовления тепловыделяющего слоя углеволокнистой бумаги [6].

Известно, что большую трудность представляет получение бумаги из смеси целлюлозных и синтетических волокон. При этом нарушается формирование межволоконных контактов и понижаются все механические свойства бумаги. Введение в композицию термогидропластичных волокон поливинилового спирта (ПВС) в количестве 15–20 % облегчает получение бумаги и улучшает ее свойства [7]. ПВС отличается от традиционных связующих высокой пластичностью, прочностью и большей инертностью по отношению к воде. Исследователями отмечена хорошая клеящая способность ПВС, причем прочность склейки сохраняется на высоком уровне и после ускоренного искусственного старения. Эти ценные свойства позволили рекомендовать ПВС к применению при реставрации материалов на бумажной основе.

УВ практически не смачивается водой, при его диспергировании образуются флоккулы, поэтому при отливе бумажного листа необходимо использовать поверхностно-активные вещества (ПАВ). ПАВ являются также пенообразователями, что позволило использовать «пенный» способ формования листа [8]. При наличии пены волокна располагаются в пространстве между пузырьками воздуха, которые равномерно распределяются по всему объему суспензии, противодействуют агрегации волокон и обеспечивают их равномерное распределение.

На первом этапе работы решалась задача подбора соотношения УВ и целлюлозы в композиции (таблица 1), а также выбора вида целлюлозы – для получения тонкой и равномерной бумаги.

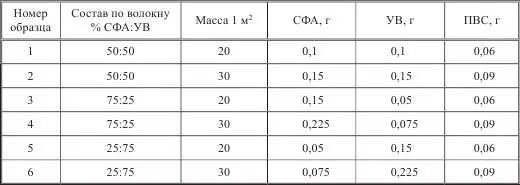

Таблица 1. Композиционный состав тонкой бумаги на основе угольных волокон

Было установлено, что соотношение УВ и целлюлозы 1: 1 дает возможность получения равномерных отливок при массе 20 г на м 2. Причем хлопковая целлюлоза обеспечивает большую прочность.

Задачу второго этапа составило изучение зависимости щелочного резерва целлюлозных волокон от вида целлюлозы и природы щелочного агента.

Результаты проведенной работы занесены в таблицу 2, из которой видно, что наибольший щелочной резерв дает обработка целлюлозы насыщенным раствором гидроксида кальция. Увеличение щелочности с увеличением времени обработки целлюлозы раствором Са(ОН) 2обусловлено медленным процессом миграции катионов кальция и низкой концентрацией растворенного Са(ОН) 2.
