Петр Дузь - История воздухоплавания и авиации в России (июль 1914 г. - октябрь 1917 г.)

Таким образом, прапорщик Кулебакин создал гораздо более эффективное приспособление, чем француз Гарро. По вине бездушных царских чиновников это изобретение, равно как и многие другие самостоятельно и независимо от заграницы разработанные приспособления для стрельбы через винт, не было реализовано. Русские летчики не смогли своевременно получить на вооружение эти мощные средства воздушного боя. По состоянию на 1 апреля 1917 г. только 11 отечественных истребителей и небольшое число одноместных импортных самолетов "Спад" и "Сопвич", находившихся в распоряжении корпусных авиаотрядов, были оснащены синхронизаторами для стрельбы через винт. Все остальные самолеты-истребители имели пулеметы для стрельбы поверх винта.

Турельные установки. Самолетам, выполнявшим бомбардировочные и разведывательные операции и залетавшим в глубокий тыл противника, было крайне важно обезопасить себя от нападения истребителей. Поэтому многим русским конструкторам и летчикам в ходе войны пришлось решать вопрос о турельных установках под авиационные пулеметы. Некоторые из уже принятых к производству турелей оказались неудачными. Так, завод Лебедева работал над установкой инженера Шкульника. Она относилась к типу "круговых" и должна была обеспечить быстрое перемещение пулемета при стрельбе. Из 112 установок, заказанных военным ведомством, завод к началу 1917 г. изготовил 19. Когда дело дошло до стрельбы с самолета, конструкция оказалась слабой.

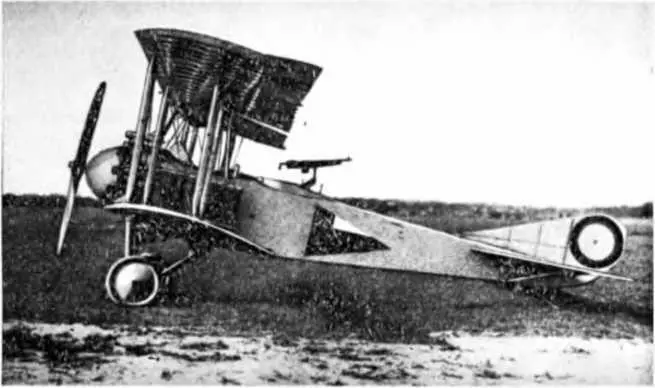

Самолет "Лебедь-12" с турельной пулеметной установкой

Большую ценность представляла турель инженера Л. Д. Колпакова, спроектированная под пулемет Кольта для самолета "Лебедь-12" (на заднем месте). Она крепилась к железному стержню, упиравшемуся в дно фюзеляжа и способному вращаться вокруг своей оси под углом, опираясь по окружности на борт фюзеляжа. При помощи червячной передачи установка могла подниматься вверх или опускаться вниз, одновременно вращаясь по всем направлениям. Акт испытания от 30 июля 1916 г. свидетельствует: "Стрельба возможна: вверх, вперед через крылья, назад горизонтально и вверх, вправо и влево; вниз горизонтально и вверх". Комиссия признала возможным допустить установку к применению на самолетах. 30 сентября 1916 г. Управление военно-воздушного флота заказало 109 турельных установок Колпакова. Но их изготовление проходило медленно. В январе 1917 г. было принято лишь 23. Они с успехом применялись на самолетах "Лебедь-12", "Анаде" и "Сопвич". Ведомство признавало, что по сравнению с другими "пулеметные установки инженера Колпакова гораздо надежнее, удобнее и лучше во всех отношениях".

Не останавливаясь на достигнутом, конструктор в апреле 1917 г. предложил более совершенную турель. Она давала возможность поворачивать пулемет на 360° и вести стрельбу под большими углами возвышения. Монтировалась турель в круглой башне и опиралась на ее борт и дно с помощью штанги. Штанга имела сиденье для пулеметчика и крепилась нижним концом в центре дна башни. Была предложена также турель, которая укреплялась и двигалась на роликах по борту круглой башни независимо от пулеметчика. Однако установка со штангой являлась более прочной, удобоподвижной и благодаря хорошему упору мало утомляла стрелка. Поэтому технический комитет Управления военно-воздушного флота в составе П. А. Ботезата, А. П. Фан дер Флита, А. А. Лебедева и других признал 11 апреля 1917 г.: "Предложенные г-ном Колпаковым пулеметные установки его системы могут быть рекомендованы (предпочтительно тип со штангой) для оборудования на аппаратах типа "Лебедь-12", "Сопвич", "Спад" н т. д., т. е. на бимонопланах со стрелком сзади" [105] ЦГВИА, ф. 26, оп. 4, д. 379, л. 263. .

Не ожидая заводских установок, многие мастерские авиаотрядов изготавливали самодельные шкворневые установки. Пулемет устанавливался на вертикальном стержне, который с помощью специального гнезда и шарнира обеспечивал движение оружия направо, налево, вверх и вниз. Шкворневые установки монтировались, в частности, на самолетах "Вуазен".

Стрелковые прицелы.Слабым местом русского авиационного вооружения были прицелы. Над их созданием и совершенствованием трудились полковник С. А. Ульянин, профессор Тираспольский, конструкторы Лебеденко, В. С. Вахмистров, А. И. Журавченко и другие. Вначале летчики при ведении огня пользовались примитивными механическими прицелами, которые зачастую состояли из двух гвоздей, вбитых в фюзеляж на небольшом расстоянии друг от друга в таком положении, что линия визирования по ним была параллельна оси ствола пулемета. Позже появился кольцевой механический прицел — летчик визировал цель через кольцо и мушку. Впоследствии для турельных пулеметов стали применять кольцо с рассчитанным радиусом для взятия упреждения на цель и мушку-флюгер, которая учитывала собственную скорость самолета.

Следующим шагом было создание оптических телескопических и коллиматорных прицелов. Они имели преимущество в том отношении, что глаз видел и сетку, и изображение цели на ней в одной плоскости, тогда как в кольцевом прицеле глазу приходилось приспосабливаться к тому, чтобы одновременно отчетливо видеть находящиеся от него на различных расстояниях мушку, кольцо и цель.

Удачный коллиматорный прицел, позволявший вести прицельную стрельбу по самолету противника, изобрел полковник С. А. Ульянин. Упреждение определялось по специальной кольцевой сетке, расположенной в фокусе объектива и подсвечиваемой специальной электролампочкой.

Конструктор Шихомский предложил коллиматор, вделанный в козырек самолета.

Поскольку большинство находившихся в строю боевых самолетов не имело хороших прицелов, Управление военно-воздушного флота сделало соответствующие указания о приобретении и срочной доставке 600 прицелов из Франции. Своевременно и полностью этот заказ выполнен не был. Первые коллиматорные прицелы, появившиеся в России на самолетах иностранных конструкций, имели большие габариты и значительный вес. На отдельных машинах "Спад", поступивших из Франции, были установлены оптические прицелы типа "Альдис". Но таких прицелов не хватало, в них ощущалась острая нужда.

В России был создан значительно более компактный и легкий коллиматорный прицел, чем "Альдис". Н. Е. Жуковский писал по этому поводу: "Окончивший нашу школу летчиков прапорщик Рубинский и лаборанты расчетно-испытательного бюро Ушаков и Раковский перестроили коллиматорный прицел для стрельбы с аэропланов, преимущественно истребителей, по аэропланам.

Отдел изобретений при Московском военно-промышленном комитете, рассмотрев этот прибор, нашел его вполне удовлетворительным и выдал на него одобрительный отзыв.
