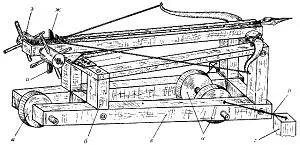

Другой, более подробный отрывок посвящен описанию станкового арбалета лянь ну чэ [57, с. 173], но Цэнь Чжун-мянь справедливо отмечает путаный характер и этого текста, затрудняющий понимание устройства орудия [268, с. 40]. Попытаемся все же в той степени, в какой это представляется возможным, реконструировать в общих чертах и аркбаллисту конца периода Чжаньго, [55] Основываясь именно на описании аркбаллисты в трактате «Мо-цзы», современный китайский историк Чжоу Цин-цзи относит изобретение станковых арбалетов к концу периода Чжаньго [280, с. 608]. Однако, если учитывать весьма высокий уровень конструкции аркбаллисты лянь ну чэ, нельзя удержаться от предположения, что первые такие машины могли быть созданы гораздо раньше, тем более что заслуга изобретения множества различных защитных средств и механизмов, описанных в трактате, едва ли принадлежала самому Мо-цзы. которая описана здесь как крепостное орудие (рис. 4), необходимое для борьбы защитников стены против сооружаемого нападающими контрвала.

В основе станины лежали два толстых горизонтальных бруса сечением 1 чи (0,3 м), их длина определялась шириной крепостной стены в месте установки машины. Брусья соединяли две оси с насаженными на них тремя колесами-катками толщиной в 1 чи 2 цуня (0,32 м) — вероятно, двумя спереди и одним сзади. На этих горизонтальных брусьях устанавливали по два вертикальных столба, связывая их перекладинами. Все скрепления рамы производили круглыми клиньями.

К вертикальным столбам рамы крепили арбалетный лук, а к перекладинам — его ложе, такой же длины, как сама рама; ложе заканчивалось воротом для натягивания тетивы. Высота всей установки определена в 8 чи (2,2 м), [56] В описании сказано, что вся рама была «в три с половиной обхвата (вэй)». В этих словах много неясного, но если исходить из указания в «Чжуан-цзы» (один «обхват» равнялся примерно 8 чи, т. е. 2,2 м), то периметр рамы равен 7,7 м и, значит, ширина ее достигала 1,6 м, что выглядит весьма правдоподобным. очевидно, в ее передней части, ибо затем говорится, что ось ворота ниже на 3 чи 5 цуней (0,85 м), т. е. механизм натяжения находился примерно на уровне груди человека. Спусковой механизм, вставлявшийся в ложе арбалета перед воротом, изготовлялся из бронзы, его колодка весила 1 дань 30 цзиней (33 кг). Специально отмечается наличие в механизме прицельного выступа, и здесь же упомянуто приспособление, как мы полагаем, типа шарнирных петель, на которое, вероятно, устанавливался задний конец ложа и которое могло менять угол наклона ложа, а значит, и угол выброса стрелы. [57] О характере приспособления цюй шэнь, что означает «сгибать и разгибать», у переводчиков и комментаторов нет единого мнения. А. Форке, вероятно основываясь на другом тексте трактата «Мо-цзы», где сказано о складной лестнице [57, с. 196; 268, с. 143], пишет: «Поскольку повозка была высотой в 8 футов, к ней приставлялись складные лестницы, по которым поднимались на станину и спускались с нее» [310, с. 108]. Цэнь Чжун-мянь вообще не интерпретирует этот термин [268, с. 42]. Мы придерживаемся своего толкования, исходя из того, что о цюй шэн сказано в связи с упоминанием о прицеле, который благодаря «сгибающему и разгибающему» устройству, соединенному с ложем арбалета, «мог подниматься и опускаться». В связи с этим становится понятным, почему крепление поперечных перекладин рамы осуществляли на круглых клиньях. Это же объясняет перечисление в описании большого количества крюков, зацепов, скоб; их назначение не всегда ясно, но характер полужесткого соединения ими деталей не вызывает сомнений. Видимо, крюками же установка крепилась к толстым противооткатным столбам, вкопанным в тело крепостной стены.

Аркбаллиста выбрасывала большую стрелу длиной 10 чи (2,8 м) с привязанным к ней тонким и прочным тросом; [58] В тексте говорится: «Наподобие [древнего] способа охоты». Имеется в виду термин «и шэ» («стрелять привязной стрелой»); такой способ стрельбы применялся в основном при охоте на птиц и позволял добывать даже легкораненых пернатых. Арбалет, стрелявший привязной стрелой, назывался «и ну». Подробнее об этом см. в работах Чжоу Вэя и Гроссера [278, с. 159;-326, с. 89–90]. это позволяло втягивать стрелу обратно к месту выстрела с помощью ворота. Таким путем можно было многократно (до 60 раз, как отмечено в тексте) использовать один и тот же метательный снаряд. Помимо этого аркбаллиста могла выпускать и серию мелких стрел. Машину обслуживал расчет из 10 человек.

При всей относительной сложности устройства такой аркбаллисты (в сравнении, например, с камнеметом) ее станина имела существенный недостаток: возможность лишь вертикальной наводки арбалета, менявшей дальность выстрела. Применять орудие, не имевшее сектора обстрела, было удобно только непосредственно против крупной и, видимо, не слишком удаленной цели, каковой и являлся сооружаемый на том или ином участке осады контрвал. Установленное против такой неподвижной дерево-земляной цели, это орудие своей большой и тяжелой стрелой могло причинить объекту стрельбы серьезные разрушения, а выброс так называемого пакета более мелких стрел давал внушительный поражающий эффект против групповой живой цели, находящейся на линии стрельбы.

Возможность горизонтальной наводки с большим сектором обстрела создавала другая станина. Как сообщается в трактате, через каждые 20 бу (24 м) на крепостном валу устанавливали сооружение чжуань шэ цзи (букв.: «поворотный механизм для стрельбы»). О нем сказано так коротко, что приходится только гадать об устройстве этого механизма [57, с. 177]. В принципе это был, очевидно, поворотный круг на вертикальном столбе-оси, способный нести на себе арбалет, может быть несколько меньших размеров, чем на неподвижной станине; [59] По мнению А. Форке, здесь имеется в виду камнеметная машина на колесах, которую тем не менее вкапывали в землю [310, с. 108]. В определении назначения механизма чжуань шэ цзи мы полностью согласны с Цэнь Чжун-мянем [268, с. 28]. судя по тексту, вкопанный на глубину 1 чи (0,28 м) в тело крепостной стены столб имел дополнительные упоры в грунт и на парапетные зубцы для сохранения устойчивости станины и уменьшения отдачи. Мы не знаем, обладала ли такая аркбаллиста и возможностями вертикальной наводки, но она, безусловно, имела максимальный сектор обстрела и могла поражать цели почти в любом направлении перед крепостной стеной. Слабой стороной аркбаллисты на этом станковом устройстве было наличие большого мертвого пространства и возможность стрельбы только на определенную дистанцию, которую, вероятно, меняли редко.
