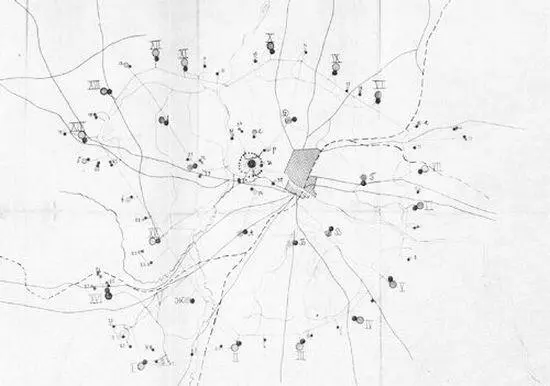

Схема телефонной сети Гродненской крепости по первому плану 1912 г.

При планировании системы водоснабжения оборонительных построек предполагалось строительство обыкновенных и артезианских колодцев. Устройство «сети трубопроводов» признавалось нежелательным ввиду возможности поражения и расстройства этой сети огнем противника. Кроме оборонительных построек колодцы проектировались также и в районе расположения крепостных артиллерийских позиций, для маневрирующих резервов и для батарей промежутков. Для предохранения колодцев от разрушения неприятельской артиллерией все колодцы, расположенные при оборонительных постройках, предполагалось укрыть в сквозниках или сенях; колодцы в районах крепостных артиллерийских позиций укрывались за складками местности. Артезианские колодцы устраивались при всех фортах 1-й линии, четырех опорных пунктах 2-й линии, при большинстве литерных и номерных опорных пунктов, всего 56 колодцев. Обыкновенные — при артиллерийских позициях, на двух опорных пунктах 2-й линии, а также при некоторых промежуточных опорных пунктах — всего 36.

Из всех этих колодцев предполагалось получить воды в среднем: а) из артезианских — 56 × 5000 = 280000 ведер в сутки (при этом за пример брался артезианский колодец в мест. Кальварии Гродненской инженерной дистанции, который давал 300 ведер воды в 1 час при откачивании и 120 ведер самотеком); б) из обыкновенных — 36 × 600 = 21600 ведер в сутки (обыкновенные колодцы в деревнях около Гродно давали от 500 до 700 ведер воды в сутки). Стоимость устройства водоснабжения закладывалась в цену фортов. Поэтому колодцы для фортов 1-й линии и для ряда промежуточных опорных пунктов устраивались на средства, предназначенные на их постройку. Для устройства колодцев на всех других пунктах предназначались суммы 3500 рублей на один артезианский и 1000 рублей на один обыкновенный с ручным насосом. Для питания водой зданий и казарм центральной ограды признавалось необходимым устроить два отдельных водопровода, на левом и правом берегах реки Неман. В пояснительной записке отмечалось, что « в центральной ограде будут сосредоточены казармы 6 батальонов крепостной артиллерии и 11 батальонов крепостной пехоты, т. е. в сложности около 23000 человек. Так как казармы эти в военное время, вероятно, будут заняты под госпитали, то расход воды на человека в сутки рассчитывается по потребности больного, т. е. по 8 ведер на человека, тогда водопровод должен дать в сутки 23000 × 8 = 184000 — 200000 ведер воды в сутки, из них правобережный должен дать 125000 ведер в сутки, а левобережный — 75000 ведер воды. Источники питания водой водопровода — артезианские колодцы » [65].

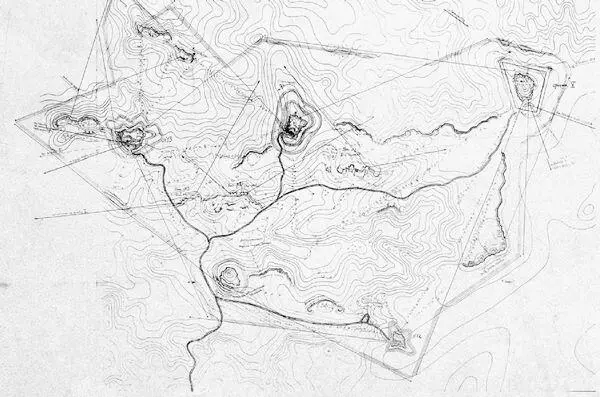

Группа форта № V. План 1913 г. РГВИА

Водопроводы состояли из артезианских колодцев, трубопроводов, водоподъемных зданий и башен, двигателей, приводных насосов и разводной сети. Стоимость устройства двух водопроводов определялась в 400000 рублей. Таким образом, проектируемое водоснабжение Гродненской крепости представляло собой достаточно современную по тем временам систему, способную надежно обеспечить большой гарнизон водой — необходимым элементом жизнеспособности крепости.

Не менее важным элементом успешных боевых действий современной крепости являлось обеспечение средствами связи. Проволочный телеграф уже успешно применялся для управления войсками, и перед войной в составе армий имелись специальные телеграфные части. Все крупные части до полков включительно связывались телеграфом. Применялись различные передающие устройства, начиная от простейшего аппарата Морзе и кончая буквопечатающими аппаратами разных систем, которые устанавливались в штабах крупных соединений. На основании опыта русско-японской войны в войсках стал применяться телефон, который стал принадлежностью всех войсковых частей. Особенно широко он стал использоваться в артиллерии, которая обычно располагалась на закрытых позициях, и управление огнем без помощи телефона становилось невозможным. Кроме электрических средств связи войска пользовались и световыми средствами, основанными на отражении луча солнца (гелиографы) или искусственных источников света [66].

Проект обеспечения связью Гродненской крепости предусматривал «сообщение» начальствующих лиц, войсковых частей, учреждений крепости и отдельных элементов с помощью искрового телеграфа, телефона и оптических приборов.

С главной Центральной телеграфно-телефонной станцией (на 10 телеграфных аппаратов) посредством телеграфа связывались все форты, опорные пункты 2-й линии, штаб крепости, правительственный телеграф, станция железной дороги и искровые станции. Всего проектировалось 25 телеграфных станций на 35 аппаратов.

Телефоном с главной станцией соединялись все форты, опорные пункты крепости, начальствующие лица, штаб крепости, крепостные управления, части войск, склады, правительственный телеграф и железнодорожная станция. Кроме этого была запроектирована отдельная комендантская телефонная сеть на 12 номеров. Всего в крепости планировалось устройство 107 телефонных станций.

Телеграфно-телефонная сеть проектировалась двух видов: постоянная (воздушная) и кабельная (подземная и подводная).

Центральная станция соединялась постоянной воздушной линией с опорными пунктами 2-й линии, расположенными на правом берегу р. Неман, тремя опорными пунктами на южном фронте (менее подвергаемыми атаке противника), а также всеми опорными пунктами центральной группы. Протяженность воздушных линий составила 50 верст.

Кабелем соединялись с Центральной станцией опорные пункты 2-й линии, все опорные пункты 2-й линии с фортами 1-й линии, а также круговой кабель прокладывался в тылу фортов 1-й линии.

Подземный многожильный кабель необходимо было прокладывать на глубине 1 сажени. На дно канавы насыпался слой песка в 4 дм. Кабель ограждался с боков и сверху кирпичами. Направления для прокладки кабеля брались кратчайшие между соединяемыми пунктами. При таком направлении кабельной линии отчуждение для него необходимой полосы земли (ширина 1 сажень) обходилось значительно дешевле, чем при прокладке кабеля возле дорог по отчужденной полосе, так как во втором случае кабельная линия значительно удлинялась. Контрольные бетонные колодцы (диаметром 3 дюйма) устраивались через каждую версту и у ответвлений кабеля. Всего планировалось проложить 110 верст подземной кабельной линии и уложить две версты бронированного подводного кабеля в 7 местах пересечения с реками Неман, Лососна и Татарка.
