Корпус торпеды разделялся на три отсека. В первом находился боевой заряд (динамит). В среднем — катушка с намотанным на нее электрическим проводом. В кормовом отсеке — электромотор и механизмы рулевого управления.

Торпеда Смита несколько раз дорабатывалась и проходила испытания на станции в Ньюпорте, однако так и не была принята на вооружение.

Принципиально иной тип торпеды предложил в 1874 г. ирландец Луис Бреннан (Louis Philip Brennan; 1852–1932), проживавший в Австралии [114] Семья Бреннана переехала из Ирландии в Австралию в 1861 г., когда Луису было 9 лет. В Мельбурне он работал сначала часовщиком, а затем «инженером-практиком» (так называли инженеров-самоучек, не получивших специального образования). В 1887-96 гт. Бреннан являлся управляющим завода в Англии, на котором выпускали торпеды его конструкции. В 1896–1907 гг. он работал в качестве «свободного» инженера-консультанта. Карьера этого талантливого человека была весьма успешной. Так, в годы Первой мировой войны Бреннан занимал в британском правительстве пост министра, отвечавшего за производство и поставки военного снаряжения. В 1922 г. Луис Бреннан стал одним из учредителей Национальной академии наук Ирландии. Среди прочих его изобретений надо отметить локомотив для монорельсовой железной дороги, снабженный стабилизатором-гироскопом (1907 г.) и вертолет (1925 г.). .

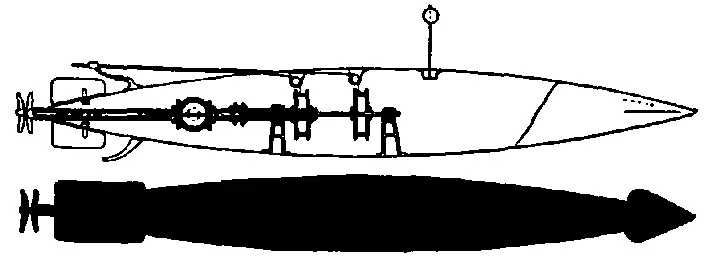

Его торпеду приводили в действие два винта, вращавшиеся через передачу от двух катушек, на которые были намотаны две длинные тонкие струны. Паровая лебедка, установленная на берегу, быстро наматывала струны на два вала, катушки вращались с большой скоростью и заставляли вращаться винты, в результате чего торпеда приходила в движение. Чем быстрее лебедка тянула проволоку назад, тем быстрее торпеда шла вперед.

Данная конструкция была настолько парадоксальной, что многие специалисты отказывались верить в ее реальность до тех пор, пока не видели это собственными глазами.

Управление движением торпеды производилось с берега по флажку, установленному на корпусе и выступавшему из воды. Береговая лебедка была снабжена тормозами, с помощью которых регулировалась скорость наматывания проволоки. А внутри торпеды на линии валов находился дифференциал. Когда скорость вращения обоих валов была одинаковой, рули оставались неподвижными.

Как только скорость одного из них менялась, дифференциал сдвигал шайбу на линии вала и через систему рычагов перекладывал оба руля в ту либо другую сторону.

В носовой части торпеды помещался гидростат, который через горизонтальные рули удерживал торпеду на заданной глубине.

В 1877 г. изобретатель запатентовал придуманный им принцип движения торпеды, а в марте 1879 г. первый образец его торпеды прошел успешные испытания в бухте Хобсон неподалеку от Мельбурна. В 1883-85 гг. усовершенствованная первая модель подверглась всесторонним испытаниям. По их результатам, в 1886 г. британские специалисты рекомендовали эту торпеду для защиты портов. Согласно договору между британским правительством и фирмой «Brennan Torpedo Company», производство торпед было развернуто в Чатэме (Chatam). Удивительно то, что изобретатель получил за нее огромное по тем временам вознаграждение — 110 тысяч фунтов стерлингов!

В 1896 г. число готовых к бою торпед составляло 200 штук. Торпеда Бреннана находилась на вооружении 20 лет, до 1906 года. Во время одного из учений торпеда с инертной боевой частью, запущенная из форта Альберт (порт Солент), уверенно поразила броненосец «Monarch», двигавшийся вдоль побережья 12-узловым ходом. Однако ни надводные корабли, ни подводные лодки никогда не применяли торпеду Бреннана.

Характеристики первой модели (имевшей овальное сечение) были таковы: ширина 61 см (24 дюйма), высота 66 см (2 фута 6 дюймов), длина 700 см (24 фута), масса 3544 кг (7840 фунтов), заряд ВВ 90,4 кг (200 фунтов), скорость до 20 узлов (37 км/час), дальность действия 2582 метра (2825 ярдов). Она шла к цели на глубине 10–12 футов (3–3,65 м).

Данные второй модели (с круглым сечением) были следующие: диаметр 53,3 см (21 дюйм), длина 732 см, масса 1270 кг (включая заряд ВВ массой 90,4 кг), скорость до 25 узлов (46 км/час), дальность действия 2742 метра (3000 ярдов).

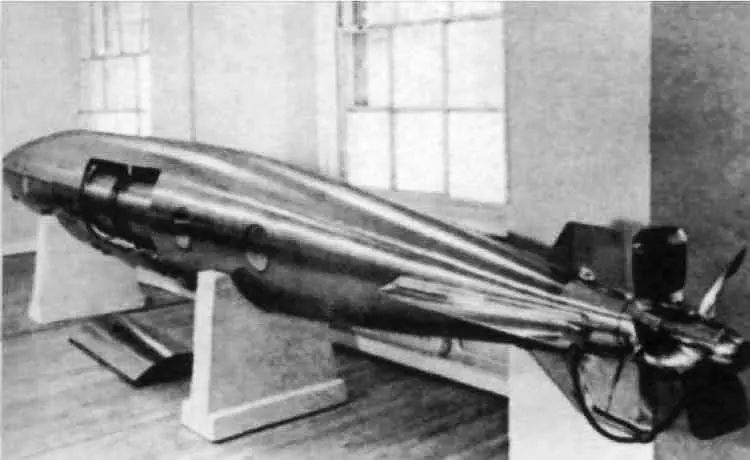

До настоящего времени сохранились всего два экземпляра этой торпеды, которые находятся в английских музеях.

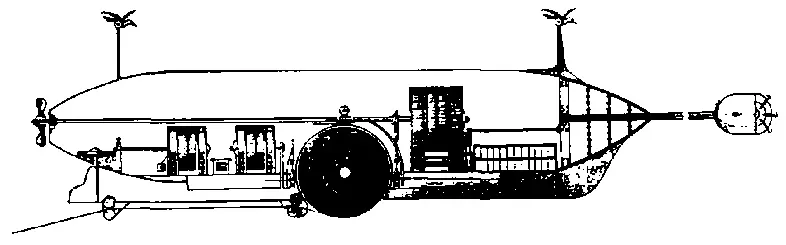

В 1876 г. русский конструктор И. Николаев разработал проект электрической торпеды, управляемой по проводам. Она имела цилиндрическую форму с заострёнными оконечностями. В средней части корпуса, в нижней его части находилась катушка с электрическим проводником длиной около двух верст (2,13 км). В его центральной части размещались электромотор, аккумуляторная батарея и коммутирующая аппаратура. В донной части находилась балластная цистерна, оборудованная насосом и клапаном приема воды. В корме была установлена рулевая машина, в носу — длинный шест с боевым зарядом на конце.

Управление торпедой должно было происходить с пульта на корабле (или на берегу), позволяющего подавать на её механизмы следующие команды: вперед, назад, влево, вправо, погружение (прием воды в цистерну), всплытие (откачка воды), подрыв заряда. Для упрощения наведения на цель торпеда несла два сигнальных шеста, позволявших оператору контролировать её положение относительно объекта атаки.

К сожалению, этот проект не заинтересовал ни морское, ни военно-инженерное ведомства.

В 1889 г. ВМФ США принял на вооружение торпеду, которую спроектировали конструкторы Уинфилд Симе (Winfield Scott Sims; 1844–1918) и Томас Эдисон (Thomas Alva Edison; 1847–1931).

Уинфилд Симе был известным инженером и электротехником. В частности, в начале 70-х гг. он поставил электромотор, работавший от гальванической батареи, на 16-футовую (около 5 м) лодку, развившую скорость 4 узла. Симс создал несколько образцов так называемых динамитных пушек, радиоуправляемую торпеду и многое другое. Томас Эдисон обладал всемирной славой. Он запатентовал свыше тысячи изобретений!

Свою торпеду они создали еще в 1879 г. и в течение десяти лет совершенствовали в процессе многочисленных испытаний и доработок. В феврале 1886 г., в надежде на большие доходы от продажи нового оружия, изобретатели учредили в Нью-Йорке фирму «Sims-Edison Electric Torpedo Company».
