Михаил Свирин - Тяжелое штурмовое орудие «Фердинанд»

В началу 1943 г. вокруг скопившихся на «Нибелунгенверк» корпусов и шасси началось активное движение. Каркасы недостроенных танков понемногу начали обрастать новым «мясом», которое радикально видоизменяло их облик. Штурмовые орудия были похожи на массивные русские печи с лежанками, сильно отличаясь своим силуэтом от всех прежних бронетанковых сооружений третьего рейха. А главное — сочетание столь мощного орудия и столь толстой брони (которую не пробивала даже танковая пушка самого «Тигра»!) давало в руки их экипажей большие козыри при встрече с любыми вражескими танками.

В 1943 году КБ "Порше АГ" провело проектные работы по созданию специального танка - тарана "Rammhaube" на базе ходовой части своего тяжелого танка. Назначение тарана было прозаическим - разрушать стены зданий в ходе городских боев. Требования для создания такой машины поступили из Управления Вооружений после боев в Сталинграде. Однако по завершении проектирования интерес у заказчика к машине угас, и все работы по ней были свернуты.

Весной 1943 г., после традиционной демонстрации вождям Третьего Рейха, новые штурмовые орудия начали поступать на фронт, где началось формирование двух истребительно-противотанковых батальонов. В знак уважения к конструктору этих машин, А.Гитлер самолично присвоил им имя «Фердинанд» (официальный приказ вышел в начале февраля 1943 г.) и распорядился, чтобы все выходящие из ворот самоходки отправлялись на фронт без дополнительных испытаний. Это обстоятельство немало заботило «Фердинанд—фатера» и он, по его собственному признанию, был очень удивлен, что с фронта нс приходило жалоб на качество изготовления этих неказистых машин.

Эшелон с "Фердинандами" отравляется на фронт. Весна 1943.

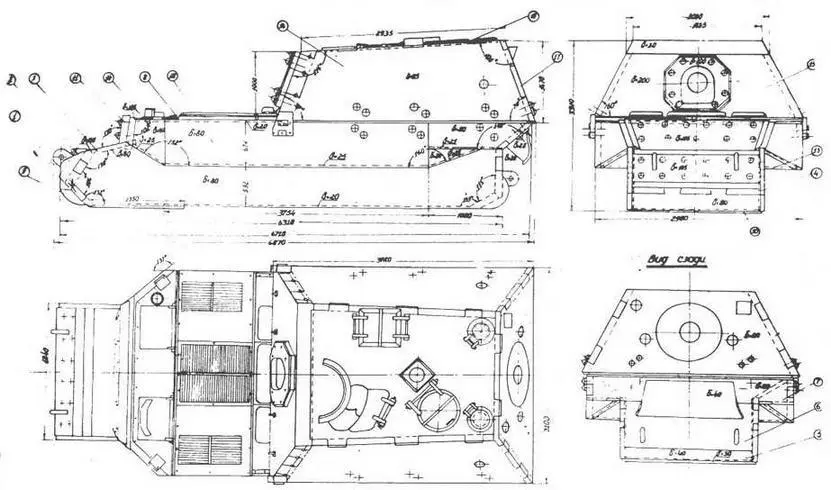

Эскиз броневого корпуса штурмового орудия "Фердинанд"

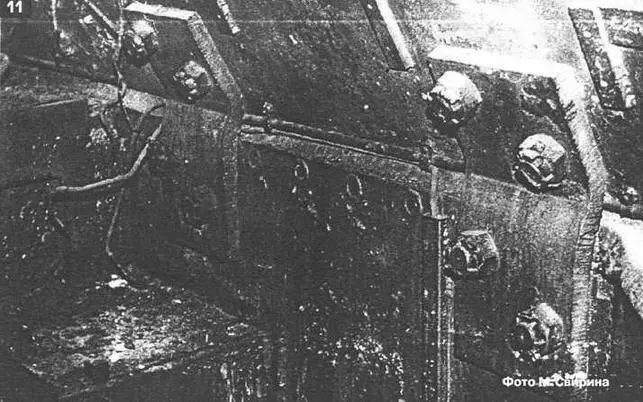

Элемент интерьера штурмового орудия "Фердинанд". Хорошо видны скобы и болты силового крепления боевой рубки к корпусу машины. Музей БТВТ, ст. Кубинка Московской обл.

Устройство «Фердинанда» в прошлые годы разбирали, кажется, не менее подробно, чем историю его появления и боевую судьбу. Но и здесь легенд и домыслов хватило на множество послевоенных книг, брошюр и статей.

Необычная компоновка САУ (с боевым отделением в корме) породила ряд фантастических предположений о внутренностях самохода. Некоторые авторы уверяют, что«Фердинанд» сделали из «...развернутого задом наперед «Тигра Ф.Порше», в передней части которого, ставшей теперь кормовой, установили бронированную рубку с длинноствольным 88-мм орудием...». Однако это совершенно неверно.

И танк, и САУ всегда «глядели» в одну сторону. Доказательством этого является тот факт, что у обоих машин ведущее колесо было расположено сзади, а также то, что никто не переворачивал (да и не собирался переворачивать) подбашенную коробку танка. Сторонники легенды о «переворачивании» забыли, что «Фердинанд» имел электромеханическую трансмиссию и смешение бензиновых двигателей танка вперед усложняло конструкцию САУ лишь необходимостью применения более длинных электрических кабелей, соединявших электрогенераторы с ходовыми электромоторами.

Боевая рубка «Фердинанда» собиралась из листов цементованной «морской» брони (переданной из запасов морского флота). Поскольку толщина этой брони была значительной (200-мм в лобовой части и 85-мм в бортах и корме), для надежного соединения листов применяли соединение «в шип», в ответственных местах усиленное шпонками. Подобное соединение, после установки на места шпонок, делалось неразъемным и его обварка осуществлялась большей частью с целью герметизации, чем силового сочленения. Для увеличения снарядостойкости бортовые и кормовой броневые листы рубки устанавливались с некоторым наклоном. Причем их толщина делала САУ практически неуязвимой для огня всей советской танковой и противотанковой артиллерии 1943 г. на дальности свыше 400 м. В бортах и корме боевой рубки имелись амбразуры для стрельбы из личного оружия, но их конструкция оказалась неудачной, так как из-за малого диаметра отверстия при ведении огня немного в сторону, мушка пистолета, или пистолета-пулемета не была видна.

В кормовой части рубки находилась круглая бронедверь-люк. Через нее производилась загрузка боекомплекта орудия. Этот же люк использовался при демонтаже неисправного орудия, а также для аварийного покидания САУ экипажем.

Силовая установка САУ состояла из двух бензиновых двигателей HL 120TRM фирмы «Майбах». Выхлопные газы выводились через крыши надгусеничных ниш в район пятого опорного катка, что приводило к его чрезмерному нагреву, ускоренному испарению смазки из его подшипников и перегреву резиновых бандажей.

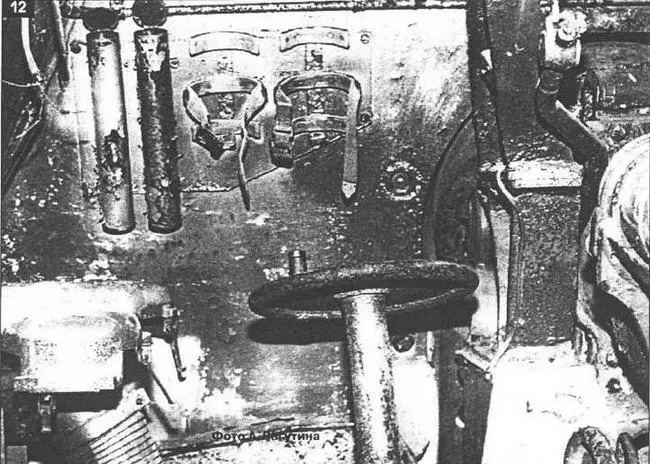

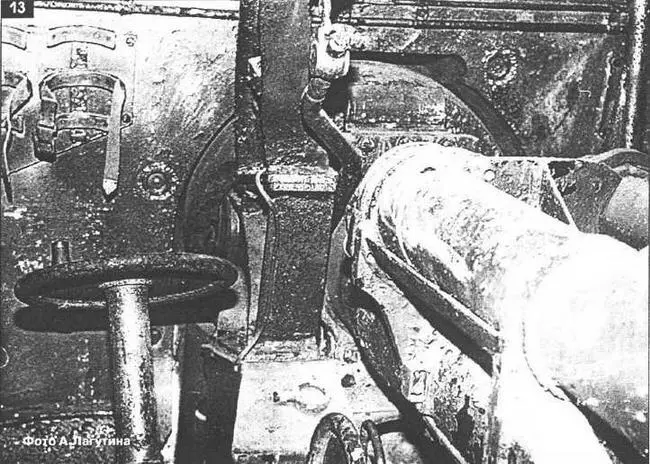

12-13 Вид на рабочее место наводчика штурмового орудия "Фердинанд”. Хорошо виден маховик механизма горизонтального наведения орудия StuK 43.

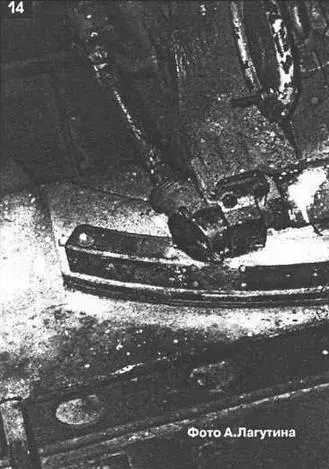

Привод механизма горизонтальной наводки орудия StuK 43. Слева - маховик механизма вертикального наведения орудия.

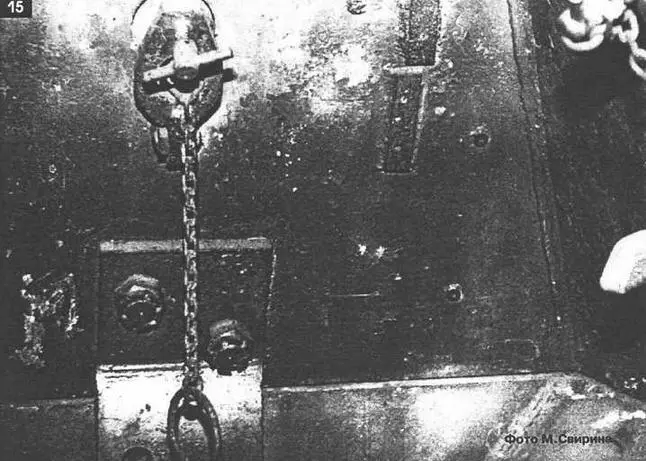

Пробка амбразуры для стрельбы из личного оружия в бортовом листе штурмового орудия "Фердинанд". Все фото - Музей БТВТ, ст. Кубинка, Московской обл.

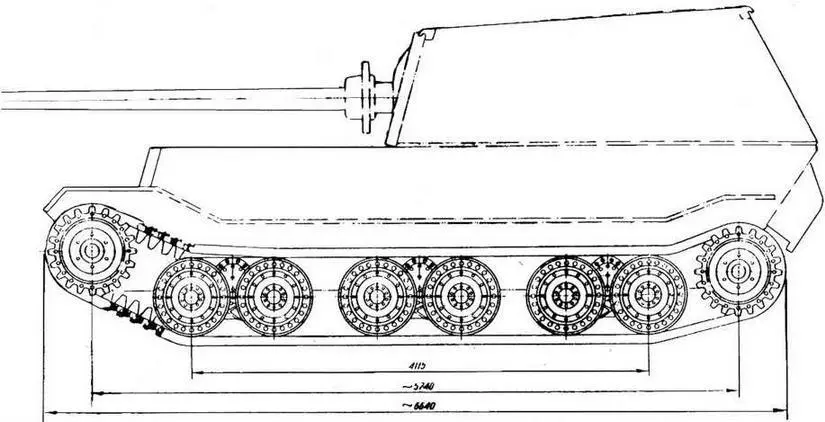

Эскиз ходовой части штурмового орудия "Фердинанд"

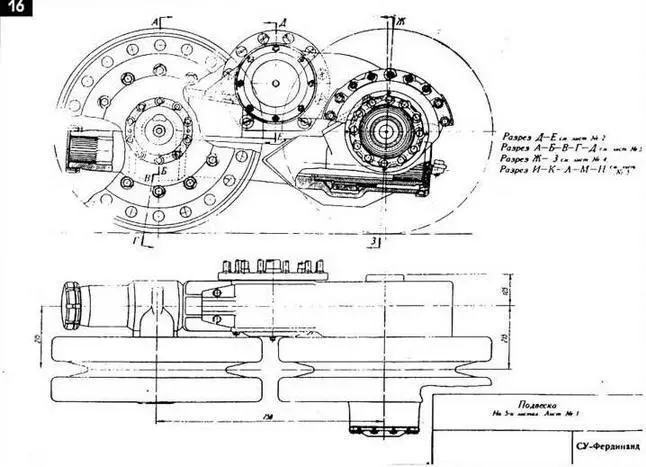

Копия чертежа тележки штурмового орудия “Фердинанд", выполненного НИБТполигоном в 1944-47 гг

Электротрансмиссия состояла из двух генераторов фирмы «Бош» и двух электромоторов постоянного тока. Посредством коммутаторов генераторы включались в цепь параллельно или последовательно, в то время, как электромоторы были соединены только последовательно. Электрогенераторы были размещены непосредственно на двигателях и их рабочие валы были напрямую соединены с валами последних. Тяговые электродвигатели размещались в корме корпуса и приводили в действие каждый свое колесо через понижающий редуктор. Помимо бензиновых двигателей, электрогенераторов и электромоторов в состав энергетической установки «Фердинанда» входили также электрогенератор для освещения и вспомогательных электроцепей, два стартера «Бош» и четыре аккумуляторные батареи. Управление штурмовым орудием было очень простым и производилось путем изменения скорости и направления вращения тяговых электромоторов при помощи контроллера, тормозов и педали акселератора.
