А Афанасьев - В помощь партизану

Граната — дистанционного действия. разрывается через несколько секунд после броска.

Проверь, не загрязнены ли запальные каналы.

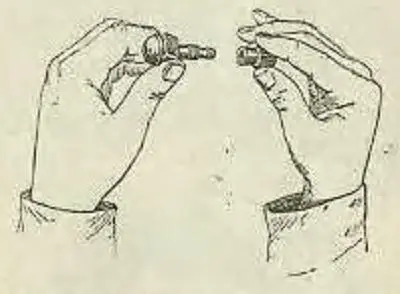

Отвинти предохранительный колпачок дистанционной трубки (рис. 74).

Открои коробку с детонаторами и поверни ее так, чтобы из нее выпал на ладонь один детонатор.

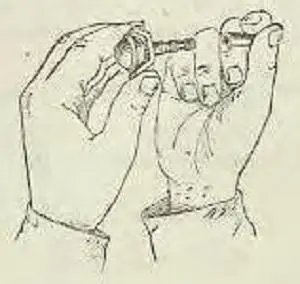

Осторожно надень детонатор на трубку с замедлителем (рис. 75).

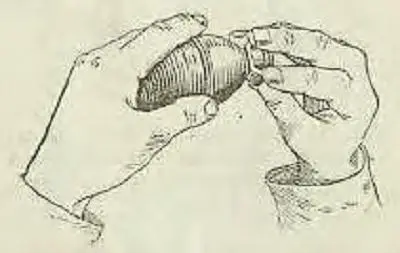

Готовую дистанционную трубку ввинти в гранату и плотно затяни гайкой (рис. 76).

Отвинчивай предохранительный колпачок (т. е. устанавливай гранату на боевой взвод) только перед самым метанием гранаты.

Вес гранаты 500 г. Разлет убойных осколков — на расстояние 10— 15 м. Граната — наступательного действия. Время горения дистанционного состава 4,5—5 секунд.

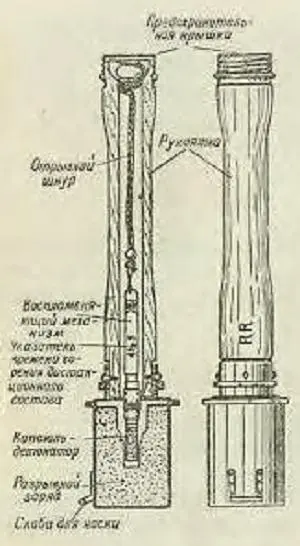

Отвинти рукоятку гранаты от корпуса.

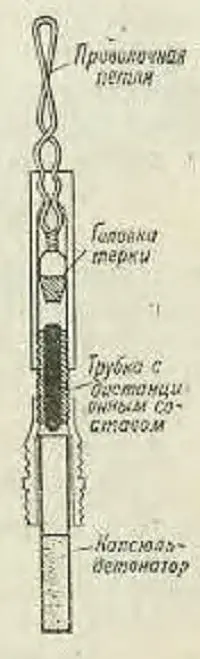

Вставь в гнездо воспламеняющего механизма (рис. 78) капсюль-детонатор.

Ввинти рукоятку в корпус гранаты; при этом действуй осторожно, так как капсюль-детонатор очень чувствителен к ударам и толчкам.

Возьми гранату за рукоятку в правую руку.

Левой рукой отвинти предохранительную крышку рукоятки.

Возьмись левой рукой за фарфоровый шарик.

Выдерни резко этот шарик со шнурком и немедленно брось гранату в цель.

Если ты не использовал заряженную гранату, то не разряжай ее, а забрось в реку, болото.

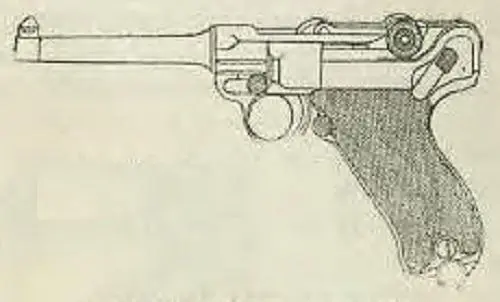

Практическая скорострельность пистолета — до 40 выстрелов в минуту. Дальность меткой стрельбы — 25 м. Калибр — 9 мм. Магазин рассчитан на 8 патронов.

Возьмись правой рукой за рукоятку, а указательный палец положи вдоль спусковой скобы.

Нажми большим пальцем левой руки на защелку магазина и вынь левой рукой пустой магазин.

Поставь пистолет на боевой взвод, для чего оттяни шарнир и отпусти его.

Поставь пистолет на предохранитель, для чего поверни предохранитель на себя. При этом откроется надпись «Gesichert», что означает «безопасно».

Вложи магазин в рукоятку пистолета пулями вперед.

Оттяни шарнир кверху и назад доотказа и отпусти его, чтобы затвор вернулся в прежнее положение и дослал патрон в патронник.

Поверни предохранитель на себя.

Нажми большим пальцем левой руки на защелку магазина и вынь магазин из рукоятки.

Прикрои мизинцем правой руки отверстие рукоятки снизу.

Оттяни шарнир левои рукой кверху и назад и нажми указательным пальцем на патрон, удерживаемый затвором.

Правой рукой подхвати патрон снизу.

Отпусти шарнир и дай затору занять переднее положение.

Поверни предохранитель от себя.

Оттяни левой рукой шарнир так, чтобы затвор отошел от переднего положения не более 1 см.

Нажми указательным пальцем правой руки на спусковой крючок и медленно отпусти шарнир

Вставь в рукоятку пустой магазин.

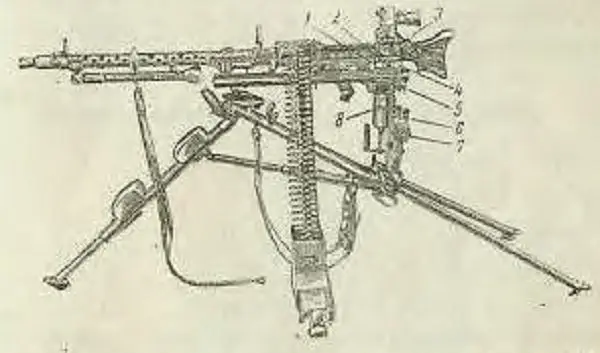

Пулемет может быть использован как ручной (см. стр. 108—112), как станковый и как зенитный.

Дальность действительного огня станкового пулемета — до 2 000 м.

Огонь ведется очередями в 20—30 выстрелов и может вестись непрерывно до 250 выстрелов, после него надо заменить ствол.

Выключи предохранитель, для чего нажми на пуговку предохранителя (с левой стороны спускового крючка). Появится буква «F», что означает «огонь».

Отведи рукоятку заряжания назад.

Вставь ленту с патронами к горловину патронника. Подхвати наконечник ленты другой рукой и продерни его в сторону доотказа.

Отведи рукоятку заряжания назад и поставь ее на место.

Возьми магазин с патронами под ремешок так, чтобы красные цифры 0, 25, 50, 75 были обращены к тебе; вставь магазин горловиной в приемное окно крышки короба, введя переднюю часть магазина, а потом нажми на заднюю часть магазина вниз доотказа.

Отведи рукоятку заряжания назад.

Открой крышку.

Сними ленту.

Закрой крышку.

Нажми па спусковой крючок.

Включи предохранитель, для чего нажми на пуговку предохранителя и продвинь ее назад, к себе; при этом появится буква «S», что означает «предохранитель».

Отведи рукоятку заряжания назад доотказа.

Возьми магазин правой рукой под ремешок, прижми пальцами откидывающий рычаг к мага-зиму, подними магазин вверх и сними его (рис. 60).

Нажми на спусковой крючок.

Включи предохранитель.

Включи отпирающийся рычаг поворотом полуцилиндрической выточки вперед.

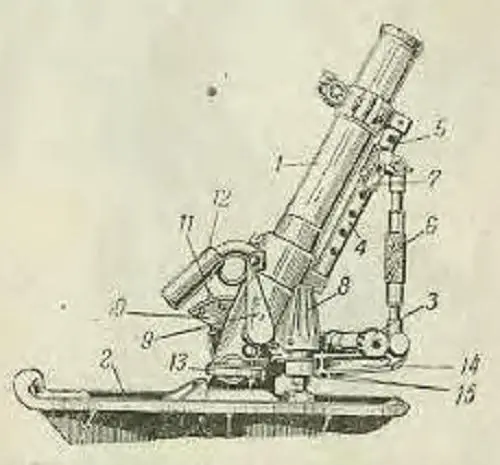

Вес миномета 14 кг, вес мины 900 г. Дальность стрельбы 60—520 м.
