А Афанасьев - В помощь партизану

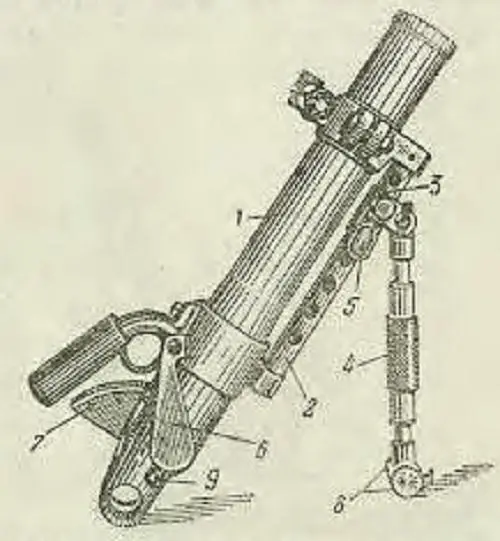

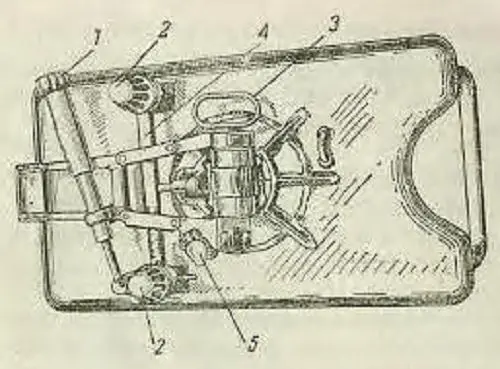

Миномет состоит из двух основных частей (рис. 82 и 83) — ствола с подъемным механизмом и опорной плиты с горизонтирующим и поворотным механизмами и имеет стреляющее приспособление. Для того чтобы выстрелить, надо после опускания мины в ствол произвести спуск стреляющего приспособления.

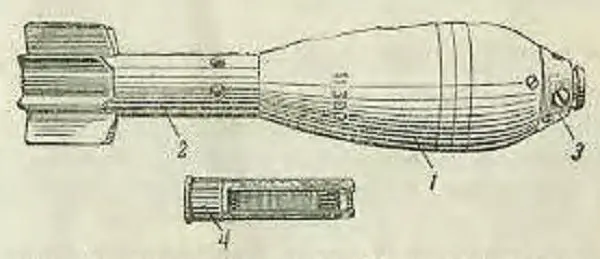

Осколочная мина (рис. 84) состоит из чугунного корпуса и стабилизатора. Боевой заряд мины состоит из хвостового патрона, который удерживается в трубке стабилизатора стопорным винтом. Мина взрывается от удара.

Выбрав огневую позицию, поставь миномет на землю так, чтобы опорная плита была немного наклонена вперед; если нужно, подкопай грунт лопатой.

По белой полосе на стволе, передвигая опорную плиту, направь миномет в цель. При этом ствол миномета по отношению к опорной плите должен находиться в серединном положении.

Ударами черенка лопаты по плите осади плиту в землю так, чтобы ребра ее (на нижней стороне) углубились в землю.

Поставь указатель 11 (рис. 81) шкалы сектора 10 на «0» (на рисунке не показан).

Вращая рукоятку 8 горизонтирующего механизма и следя за шаровым уровнем, выровняй миномет (пузырек шаровогоуровня должен быть посредине).

Установив миномет на огневую позицию, наведи его в цель, сначала грубо — по белой черте на стволе, а затем точно — по прицелу вращением рукоятки 3 (рис. 81) поворотного механизма.

Придай миномету угол возвышения соответственно дальности до цели. Для этого совмести указатель 11 с соответствующей цифрой на шкале сектора 10 (рис. 81), затем придай миномету угол возвышения: скачала грубо — передвижением втулки 5 по трубке 4 (рис. 81), затем точно, — вращением стяжной муфты 6.

Цифры на шкале 0, 100, 200, 300, 400 и 500 отвечают дальности до цели в метрах. Например, если дальность до цели 300 м, то указатель должен находиться против цифры 300 на шкале сектора.

Для того чтобы выстрелить, опусти мину со вставленным хвостовым патроном (стабилизатором вниз) в ствол и нажми на спусковую рукоять стреляющего приспособления (отводя спусковую рукоять на себя).

Выстрел производи лежа, наклонив голову как можно ближе к земле.

Во время стрельбы следи за тем, чтобы пузырек шарового уровня находился посередине. Если пузырек сбился, то подгони его к середине.

В случае перелета или недолета мин вращением стяжной муфты подъемного механизма соответственно измени установку дальности по шкале ее сектора. Изменения дальности меньше чем на 10 м не делай.

В случае боковых отклонений мины от цели вращением рукоятки 3 (рис. 84) поворотного механизма измени установку по шкале на поперечной планке.

Шкала на поперечной планке (рис. 83) двойная (передняя и задняя). Расстояния между двумя черточками каждой шкалы равны 20 делениям угломера (0-20). Черточки задней шкалы сдвинуты в сторону по отношению к черточкам переднем шкалы на половину цены деления. Поэтому расстояние от нижней черточки до смежной верхней равно 10 делениям угломера (0-10). Значит, горизонтальная установка миномета по этой шкале может быть произведена с точностью 10 делений (0-10).

Горизонтальная наводка может изменяться и с помощью визира прицела с отметкой по точке наводки.

При переносе огня на новую цель определи до нее расстояние и соответственно этому установи подъемным механизмом угол возвышения по шкале на секторе.

При переносе огня на другую цель на угол больше чем 3-00 изменяй установку миномета сначала грубо — поворотом опорной плиты, затем уточни установку вращением рукоятки поворотного механизма.

Если цель с огневом позиции не видна, то миномет наводи по двум вехам.

Выйди на рубеж, который закрывает цель, и встань так, чтобы цель была тебе видна, и поставь вертикально первую веху. Не теряя из виду цель, отойдя назад к миномету по направлению продолжения линии цель —первая веха и поставь вертикально вторую веху.

Устанавливай миномет на огневой позиции так, чтобы он стоял на продолжении прямой линии, мысленно проведенной через две вехи; при этом белая линия на стволе (или визир на прицеле при установке на «о») должна быть наведена по направлению через две вехи.

Ставить вехи надо скрытно (маскируясь).

В случае осечки при стрельбе попытайся повторно, действуя спусковой рукоятью стреляющего приспособления (3—5 раз), произвести выстрел. Если выстрела все же не последует, то, выждав одну минуту, разряди миномет.

Сожми стаканчики 18 (рис. 82) и отдели основание подъемного механизма от рамки.

Откинь подъемный механизм вперед.

Прикажи своему помощнику осторожно наклонить ствол миномета вперед, сам же обхвати рукой дульную часть ствола, прими выпадающую оттуда мину за центрующее утолщение и положи ее в лоток.

После стрельбы ствол миномета и детали механизмов тщательно вычисти и слегка смажь.

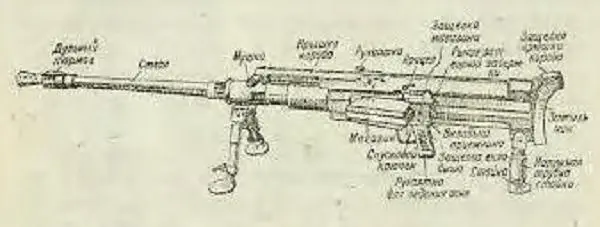

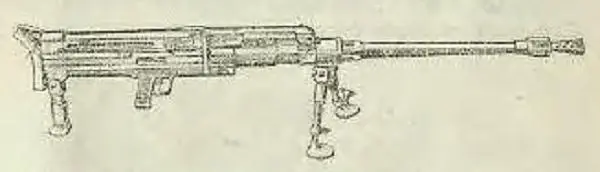

Ружье пробивает броню толщиной 31 мм с расстояния 200 м. На этом расстоянии его можно применять против любых танков. По тяжелым танкам лучше стрелять по бортовой броне — она тоньше.

Правой рукой поверни на себя рукоятку затвора доотказа и отведи затвор в крайнее заднее положение (до щелчка).
