Во втором случае циркуляция масла совершается по несколько иному пути: масляный бак — нагнетательный масляный насос — масляные каналы — картер двигателя — фильтр — отсасывающий масляный насос — масляный бак.

При циркуляционной смазке масло в необходимом количестве подается к местам смазки, отводит тепло от подшипников и вымывает из них грязь и отложения. Кроме того, загрязненное и нагретое масло в процессе циркуляции фильтруется и охлаждается, что обеспечивает подвод к подшипникам чистого и охлажденного масла. Циркуляционная смазка применяется на двигателе мотоцикла М-72.

Смазка смесью масла и горючего применяется в двухтактных мотоциклетных двигателях с кривошипно-камерной продувкой. Масло, поступающее в смеси с горючим через карбюратор в картер двигателя, оседает на деталях и смазывает их. Разбрызгиваемое вращающимися деталями масло проникает затем с парами горючего в цилиндр двигателя и там сгорает.

Преимуществом этой системы смазки является ее простота, а недостатком — невозможность обеспечить подачу необходимого количества масла трущимся деталям, так как подача масла является произвольной.

Смазка трущихся деталей мотоциклетных двигателей в основном определяется характером их работы и возможностью применения того или иного способа подвода к ним масла. Цилиндры и поршни мотоциклетных двигателей смазываются разбрызгиванием и в редких случаях в качестве вспомогательной меры масло принудительно подается на зеркало цилиндра. Поршневой палец, толкатели и кулачки смазываются только разбрызгиванием. Опоры кулачковых шестерен смазываются разбрызгиванием и чаще самотеком. Коренные подшипники коленчатого вала смазываются как разбрызгиванием, так и принудительно и в редких случаях самотеком. Шатунные подшипники в подавляющем большинстве случаев смазываются принудительно, но при кривошипно-камерной продувке, как правило, разбрызгиванием. Шестерни распределения смазываются разбрызгиванием, но в некоторых случаях осуществляется их принудительная смазка.

Таким образом, в мотоциклетных двигателях часть деталей может смазываться разбрызгиванием, часть самотеком и часть принудительно. Поэтому подавляющее большинство систем смазок представляет собой комбинацию различных способов подвода масла к трущимся поверхностям.

Для мотоциклетных двигателей применяется система смазки смесью масла с горючим или циркуляционная.

Система смазки смесью масла с горючим. В топливный бак мотоцикла заливается тщательно перемешанная смесь масла и горючего в пропорции, принятой для данного двигателя. Обычно в этой смеси находится 8 % масла (по объему). Для новых двигателей, еще не прошедших полностью приработку, количество масла увеличивается до 10 %.

Из топливного бака смесь по трубопроводу подается в карбюратор, а затем в кривошипную камеру (картер) двигателя. Во время распыливания смеси в карбюраторе и в кривошипной камере основная часть горючего испаряется, масло отделяется от горючего и, оседая на стенках картера и трущихся деталях, смазывает их. Попадая на вращающиеся детали двигателя, масло разбрызгивается и снова поступает к трущимся деталям.

Система циркуляционной смазки (рис. 62).

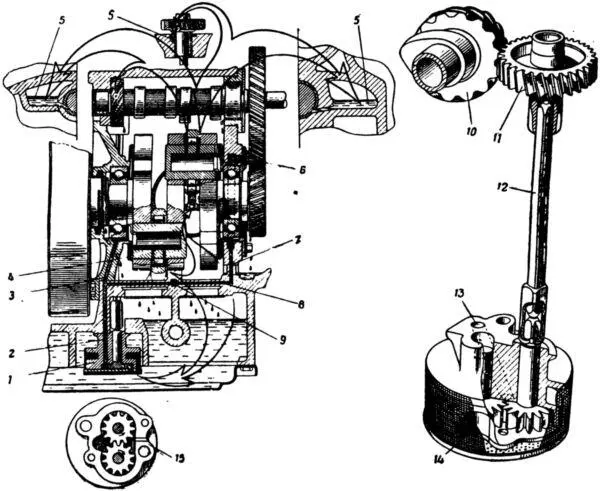

Рис. 62. Система смазки двигателя мотоцикла М-72: 1 — масляный насос; 2 — нагнетательный канал; 3 — канал подачи масла к заднему маслосборному диску; 4 — маслосборный диск; 5 — сборники масла; 6 — трубка подачи масла к шестерням распределения; 7 — канал подачи масла к переднему диску; 8 — масляная магистраль; 9 — канал подачи масла к левому цилиндру; 10 — шестерня кулачкового валика; 11 — шестерня привода насоса; 12 — валик насоса; 13 — нагнетательный канал в корпусе насоса; 14 — сетчатый фильтр насоса; 15 — шестеренчатый масляный насос.

Масло заливается в картер двигателя через заливное отверстие, расположенное с левой стороны картера. Заливное отверстие закрывается пробкой с закрепленным в ней стержневым указателем уровня масла. На нижнем конце указателя имеются две риски, указывающее допустимые пределы колебания уровня масла. Масло, заливаемое через заливное отверстие, поступает в нижнюю часть картера, в которой расположен масляный насос шестеренчатого типа.

Масляный насос состоит из двух цилиндрических шестерен, одна из которых через валик насоса 12 и шестерню привода насоса 11 приводится в действие от шестерни 10 , выполненной на кулачковом валике. Во время работы двигателя масло из картера двигателя поступает через сетчатый фильтр 14 в полость масляного насоса 1 . Из масляного насоса масло подается по нагнетательному каналу 13 в масляную магистраль 8 , имеющую три выходных канала 3, 7 и 9 . Масло, поступающее через канал 7 , проходит по кольцевой выточке в гнезде коренного подшипника к трубке 6 в крышке корпуса, направляющей струю масла на шестерни распределения. Кроме того, масло по каналу 7 в корпусе поступает под наружную обойму переднего коренного подшипника и по выемке в корпусе вытекает в маслосборный диск. Масло, поступающее в маслосборный диск, под действием центробежной силы прижимается к внутренней части желобка и через отверстие в маслосборном диске проходит во внутреннюю полость шатунного пальца левого цилиндра. Из внутренней полости шатунного пальца масло через два сверления в стенке пальца поступает к подшипникам большой головки шатуна. Смазав подшипник большой головки шатуна, масло разбрызгивается в картере, смазывает другие детали двигателя, после чего стекает обратно в нижнюю часть картера двигателя.

Масло, вытекающее из канала 5 , по выемке под задним коренным подшипником попадает в маслосборный диск задней щеки коленчатого вала и затем проходит во внутреннюю полость заднего шатунного пальца, откуда по сверлениям поступает к подшипникам большой головки правого шатуна, после чего разбрызгивается в картере двигателя. На боковых стенках больших головок шатунов выполнены выемки, через которые масло более интенсивно разбрызгивается в верхней части картера.

Через канал 9 масло поступает в нижнюю часть кольцевой выточки во фланце левого цилиндра. Поднимаясь по кольцевой выточке, масло подходит к трем отверстиям в стенке цилиндра, сообщающим кольцевую выточку с полостью цилиндра. При положении поршня в нижней мертвой точке масло смазывает верхнюю часть юбки поршня, который при своем движении к верхней мертвой точке распределяет масло по всей верхней части зеркала цилиндра. Принудительная подача масла к левому цилиндру вызвана тем, что во время работы двигателя масло, разбрызгиваемое коленчатым валом, вращающимся по часовой стрелке, обеспечивает смазку только нижней части зеркала цилиндра.
