Наличие в горючем большого количества тяжело испаряющихся частей ведет к тому, что горючее не испаряется полностью в цилиндрах двигателя и, проникая в картер, разжижает масло. Кроме того, неиспаренное горючее, сгорая в цилиндре, образует большое количество нагара.

Если в горючем большое количество легко испаряющихся частей, то оно полностью переходит в газообразное состояние еще до поступления в цилиндры двигателя. Такая смесь паров горючего и воздуха, поступая в цилиндр двигателя, дополнительно там нагревается и, увеличивая свой объем, уменьшает наполнение цилиндров. Кроме того, интенсивное испарение горючего в карбюраторе вызывает конденсацию водяных паров из воздуха в карбюраторе и обледенение его.

Поэтому при работе двигателя под нагрузкой горючее должно частично испаряться до цилиндров, а остатки горючего — в цилиндре во время его заполнения. Это особенно важно для двигателей воздушного охлаждения, так как капельки горючего, испаряясь в цилиндре, отнимают тепло от его стенок и таким образом понижают температуру стенок цилиндра.

Горючее должно обладать хорошей детонационной стойкостью. Детонационное сгорание горючего, т. е. сгорание со взрывной скоростью, очень вредно сказывается на работе двигателя. Оно, как правило, сопровождается характерным металлическим стуком, перегревом двигателя и падением его мощности, а иногда и поломкой двигателя, в первую очередь его поршней и шатунов.

Кроме того, большая склонность горючего к детонационному сгоранию препятствует получению высокой литровой мощности. Известно, что повышение литровой мощности достигается в основном увеличением степени сжатия и увеличением наполнения цилиндров. Но повышение степени сжатия и увеличение наполнения цилиндров горючей смесью вызывают резкое повышение температуры и давления газов в цилиндре двигателя во время сгорания. Это в свою очередь приводит к тому, что двигатель работает с повышенным детонационным сгоранием горючего.

Для повышения детонационной стойкости горючего к нему добавляют в виде присадков некоторые жидкости, называемые антидетонаторами. В качестве основного антидетонатора применяется этиловая жидкость. Горючее, в которое добавлена этиловая жидкость, называется этилированным, например этилированный бензин.

Этиловая жидкость очень ядовита. Поэтому при обращении с этилированным бензином необходимо строго соблюдать меры предосторожности.

Порядок этилирования бензина и правила обращения с этилированными бензинами подробно описаны в специальной литературе, поэтому в данной книге они не приведены.

Удельным весом горючего называется отношение веса одного литра горючего к весу одного литра воды при +4 °C. Знание удельного веса дает возможность приближенно определить сорт горючего или отклонение данного сорта горючего от нормы.

При изменении внешней температуры удельный вес горючего изменяется, и поэтому при проверке его ареометром вносят поправку на разность стандартной (20 °C) и данной температуры.

Удельный вес горючего при повышении или понижении внешней температуры на 1 °C изменяется: бензина на 0,00085, бензола на 0,00096, спирта винного на 0,00096.

Кроме указанных выше свойств, горючее должно обладать следующим: не содержать воды и механических примесей, не замерзать при низкой температуре.

Система питания служит для приготовления горючей смеси и подачи ее в цилиндры двигателя, чтобы обеспечить его нормальную работу.

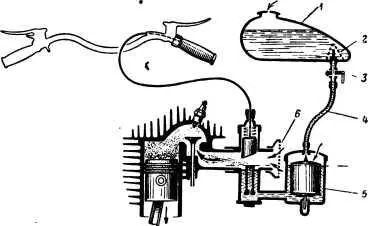

Система питания (рис. 64) состоит из карбюратора 5 , топливного бака 7 , бензокраника 3 с фильтром 2 , бензопровода 4 , воздушного фильтра 6 .

Рис. 64. Схема системы питания мотоциклетного двигателя: 1 — топливный бак; 2 — фильтр; 3 — бензокраник; 4 — бензопровод; 5 — карбюратор; 6 — воздушный фильтр.

Бензин из топливного бака через топливный фильтр по бензопроводу подается самотеком к карбюратору. Одновременно к карбюратору подводится воздух через воздушный фильтр. В карбюраторе горючее распиливается, в значительной мере испаряется и, смешиваясь с воздухом, образует горючую смесь. Затем через впускной патрубок горючая смесь поступает в цилиндр двигателя. После сгорания рабочей смеси отработавшие газы выталкиваются через выпускную трубу и глушитель наружу.

Таким образом, система питания подает горючее к цилиндрам, подает воздух, приготовляет горючую смесь и выпускает отработавшие газы.

Топливный бак обычно расположен на верхней части рамы, перед водителем. Емкость бака [4] Емкость бака спортивных мотоциклов выбирается в зависимости от условий соревнований. обеспечивает запас хода дорожного мотоцикла в пределах 300–400 км .

Топливный фильтр обеспечивает очистку горючего до его поступления в карбюратор.

Воздушный фильтр очищает воздух, поступающий в цилиндры двигателя. Он должен быть небольших размеров, иметь малое сопротивление прохождению воздуха и простое устройство.

Карбюратор обеспечивает легкий запуск двигателя, приготовление горючей смеси необходимого для каждого режима работы двигателя состава и возможность регулировки качества горючей смеси в зависимости от условий эксплуатации. Карбюратор должен быть прост в изготовлении и иметь малые размеры. Он обычно располагается под топливным баком на задней стороне цилиндра. При V-образном расположении цилиндров карбюратор находится между цилиндрами. При оппозитном расположении цилиндров на каждый цилиндр ставится отдельный карбюратор.

Распыление, испарение и смешивание горючего с воздухом называется карбюрацией, а прибор, при помощи которого это достигается, называется карбюратором.

Превращение горючего из жидкого состояния в парообразное (газообразное) осуществляется различными способами: распылением горючего, обдувом мелких капелек горючего воздухом, понижением давления воздуха в месте, где происходит распыление и испарение горючего, подогревом горючего или применением легко испаряющегося горючего.

К горючей смеси, полученной этими способами, предъявляется ряд требований. Она должна быть такой, чтобы горючее было в парообразном состоянии к моменту ее воспламенения, состав горючего внутри цилиндра был однородный, состав смеси во всех цилиндрах был одинаковый, горючая смесь обеспечивала наивыгоднейшее протекание рабочего процесса на данном режиме.

Состав горючей смеси, образуемой в карбюраторе и поступающей затем в цилиндр двигателя, зависит от режима работы двигателя.
