Первичный ведущий вал 2 коробки передач получает вращение от коленчатого вала двигателя. На первичном валу, как одно целое с ним, располагается шестерня 3 , сцепленная с шестерней 10 , которая с помощью шпонки закреплена на конусе промежуточного вала 1 коробки передач. Также на шпонке на втором конусе промежуточного вала насажена шестерня 9 , постоянно сцепленная с шестерней 7 , свободно сидящей на вторичном (ведомом) валу 8 коробки передач. Один конец вторичного вала 8 закреплен на первичном валу, а другой постоянно связан с задним колесом мотоцикла.

На валу 8 располагается муфта переключения 5 , которая может передвигаться по шлицам вправо и влево. С помощью этих шлицев муфта постоянно связана с вторичным валом коробки передач.

При передвижении муфты переключения вправо ее зубья, расположенные с торцовой стороны, сцепляются с зубьями 6 шестерни 7 , т. е. в данном случае шестерня 7 будет вращаться как одно целое с вторичным валом коробки передач.

Диаметр шестерни 3 первичного вала, а следовательно, и число ее зубьев меньше, чем диаметр и число зубьев шестерни 10 промежуточного вала, значит, промежуточный вал коробки передач вращается медленнее первичного вала, но усилие, полученное им, будет больше, чем на первичном валу. Скорость и усилие обусловливаются передаточным числом между ведущей шестерней 3 первичного вала и ведомой 10 промежуточного вала. Так как шестерни 7 и 9 , передающие вращение в данном случае вторичному валу коробки передач, имеют одинаковое число зубьев, то вторичный вал будет вращаться со скоростью промежуточного вала, т. е. медленнее первичного вала, но получая большее усилие. В данном случае включается первая (низшая) передача.

Для получения второй (высшей) передачи муфта переключения передвигается по шлицам вторичного вала влево и соответствующими зубьями с торцовой стороны слева сцепляется с зубьями 4 шестерни 3 первичного вала, т. е. соединяет между собой первичный и вторичный валы, вращающиеся в данном случае с одинаковыми скоростью и усилием.

Названные детали коробки передач, а именно: первичный, промежуточный, вторичный валы (число пар соответствует числу передач) и муфты переключения коробки передач, составляют силовой механизм коробки передач. Кроме того, коробка передач состоит из следующих самостоятельных механизмов: пускового механизма, служащего для вращения первичного вала при запуске двигателя, и механизма переключения коробки передач. Последний служит для быстрого включения и выключения передач с помощью ноги или (реже) руки водителя.

Все механизмы коробки передач устанавливаются в картере (корпусе) коробки передач, который служит для связи всех деталей и механизмов и является одновременно емкостью для масла, смазывающего детали коробки передач.

Картер коробки передач мотоциклов выполняется, как правило, из алюминиевого сплава.

В зависимости от способа переключения передач мотоциклетные коробки передач бывают с подвижными шестернями — каретками постоянного зацепления; с шестернями постоянного зацепления и подвижными муфтами с кулачками или мелкошлицевым зацеплением; с подвижными шестернями-каретками.

В зависимости от числа подвижных муфт или кареток коробки передач мотоциклов бывают одноходовые (с одной подвижной муфтой) и двухходовые (с двумя подвижными муфтами).

Коробки передач по схеме устройства бывают с прямой передачей — соосные (рис. 101) и без прямой передачи — несоосные.

Рис. 101. Схема соосных коробок передач мотоциклов: 1 — соосная коробка передач; 2 — несоосная коробка передач.

В соосных коробках передач шестерни на высшей передаче не загружены. Зато при промежуточных передачах в зацеплении находятся две пары шестерен, что увеличивает механические потери в силовой передаче.

В мотоцикле коробка передач может быть расположена или отдельно от двигателя (такое расположение в настоящее время применяется редко) или в составном блоке с двигателем, а также в общем блоке с двигателем.

Коробка передач мотоцикла М-72 (рис. 102 и 103) относится к типу четырехступенчатых, двухходовых, несоосных, с шестернями постоянного зацепления и подвижными кулачковыми муфтами переключения. Расположена коробка передач в составном блоке с двигателем.

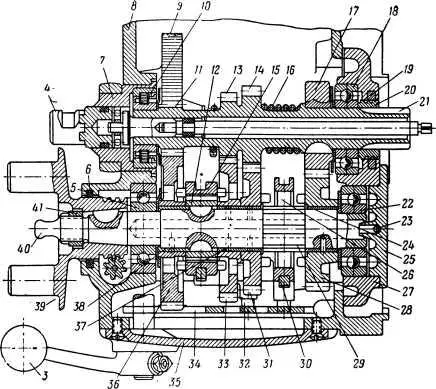

Рис. 102. Коробка передач мотоцикла М-72 (разрез): 1 — рычаг ручного переключения передач; 4— вал пускового механизма; 5 — шариковый подшипник вторичного вала (задний); 6 —сальник; 7 — корпус заднего подшипника первичного вала; 8 — картер коробки передач; 9 — шестерня пускового механизма; 10 — роликовый подшипник первичного вала; 11— шестерня первой передачи первичного вала; 12 — шлицевая втулка; 13 — шестерня второй передачи первичного вала; 14 — шестерня третьей передачи первичного вала; 15 — муфта включения первой и второй передач; 16 — возвратная пружина пускового механизма; 17 — шестерня четвертой передачи первичного вала; 18 — шариковый подшипник первичного вала; 19 — сальник; 20 — маслосъемная нарезка; 21 — первичный вал; 22 — шариковый подшипник вторичного вала (передний); 23—масляный карман крышки подшипника вторичного вала; 24 — втулка четвертой передачи вторичного вала; 25 — крышка подшипника вторичного вала; 26 — муфта включения третьей и четвертой передач; 27 — крышка картера передняя; 28 — шестерня четвертой передачи вторичного вала; 29 — кольцо упорное; 30 — вилка переключения третьей и четвертой передач; 31 — шестерня третьей передачи вторичного вала; 32 — вилка переключения первой и второй передач; 33 — шестерня второй передачи вторичного вала; 34 — сектор переключения передач; 35 — правая крышка картера; 36 — шестерня первой передачи вторичного вала; 37 — втулка шестерни второй и третьей передач вторичного вала; 38 — втулка шестерни первой передачи вторичного вала; 39 — диск упругой муфты кардана; 40 — вторичный вал; 41 — гайка крепления диска упругой муфты кардана.

Рис. 103. Коробка передач мотоцикла М-72 (вид сзади): 1 — педаль переключения; 2 — рычаг пускового механизма.

Первичный вал коробки передач 21 получает вращение через механизм сцепления, расположенный в маховике. Этот вал установлен на двух подшипниках, из которых передний (по ходу движения) — шариковый 18 , а задний — роликовый цилиндрический 10 . Вторичный вал 40 установлен на двух шариковых подшипниках 5 и 22 . Вместе с первичным валом выполнены шестерни первой 11 , второй 13 и третьей 14 передач, Шестерня 17 четвертой передачи закреплена на первичном валу с помощью шпонки.
