Устранение прорыва пороховых газов в затвор при стрельбе достигалось осадкой второй, задней пули; в этой системе (рис. 70) для производства выстрела применялись две пули, из которых передняя вылетала из дула, а задняя осаживалась назад и, раздаваясь при этом от удара о передний обрез затвора, запирала (обтюрировала) казну.

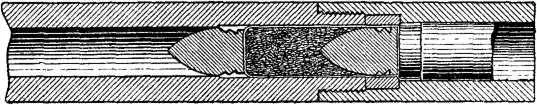

Рис. 70. Двупульная система Жилле-Грина .

Двупульная система не была, однако, принята на вооружение, так как испытания ее в войсках дали неудовлетворительные результаты: в зависимости от разнообразных качеств свинца задняя пуля раздавалась или очень сильно или же недостаточно; в первом случае застрявшую пулю нельзя было продвинуть затвором вперед для вкладывания нового патрона; необходимо было прибегать к шомполу или колотушке, во втором же случае происходили прорывы пороховых газов в затвор и в лицо стрелку.

В системе Терри-Нормана, принятой в 1866 г. на вооружение русской армии, затвор также был скользящий, удерживавшийся во время выстрела помощью особых выступов, заходивших при его повороте за соответствующие срезы кольцевого паза ствольной коробки; замок — ударниковый. Для подготовки к выстрелу требовалось вкладывание в казенную часть ствола бумажного патрона с зарядом пороха и пулей и отдельное надевание затем капсюля на затравочный стержень. Скорость стрельбы получалась до 5 прицельных выстрелов в минуту.

Система Терри-Нормана была принята временно и была оставлена лишь потому, что в это время было обращено внимание на более совершенные системы игольчатого оружия, стрелявшего унитарным патроном и не требовавшего отдельного приема по надеванию капсюля на стержень. Игольчатые винтовки имели скорострельность до 7–8 прицельных выстрелов в минуту.

Для русской армии было изготовлено всего 62 000 винтовок Терри-Нормана. Значения в истории войн русского народа эта винтовка не имела.

В 1841 г. в Пруссии раньше других государств был принят на вооружение армии образец заряжающейся с казны винтовки, разработанный немецким оружейным мастером Дрейзе.

Для ускорения и облегчения заряжания Дрейзе пришла мысль соединить капсюль с патроном и воспламенять его иглой вместо ударного замка. Воспламеняющая игла помещалась в цилиндрическом канале затвора; такие ружья получили название игольчатых.

Первоначальные образцы ружей Дрейзе заряжались с дула, причем унитарный бумажный патрон опускали с дула; игла же для разбивания капсюля должна была быть предварительно взведена со сжатием нажимавшей на иглу сильной спиральной пружины. Возможность воспламенения капсюля и производства случайного выстрела в момент заряжания винтовки, без предварительного взведения иглы, и заставила Дрейзе обратиться к разработке оружия, заряжаемого с казны.

Ствол нового ружья Дрейзе имел калибр 15,44 мм, затвор был скользящий. Он состоял из трубки, по оси которой был сделан продольный канал для помещения замочного механизма, т. е. иглы и спиральной пружины. На рис. 71 и 72 изображен замочный механизм со спущенной и взведенной иглой; в последнем случае круговой выступ ударника в заскакивал за шептало а спускового механизма. Сцепление затвора со ствольной коробкой достигалось тем, что при повороте затвора за рукоять слева направо уступ рукояти а помещался перед особым выступом коробки б , воспринимавшим отдачу. Для открывания затвора надо было его повернуть, причем рукоять выходила из-за уступа. Прорыв газов при выстреле устранялся нажатием конической передней части затвора на конический же срез ствола. Патрон Дрейзе (рис. 71) состоял из заряда пороха и овальной пули, помещенной в папковом поддоне, которым пуля и велась по нарезам; на дне поддона помещался капсюль. Из рисунка видно, что для воспламенения капсюля игла должна была пройти через весь заряд, а следовательно, должна была быть довольно длинной.

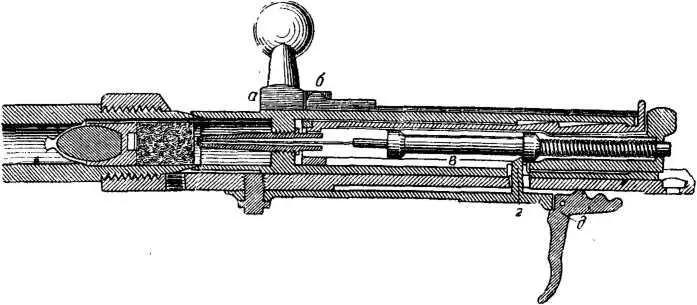

Рис. 71. Винтовка Дрейзе — игла спущена .

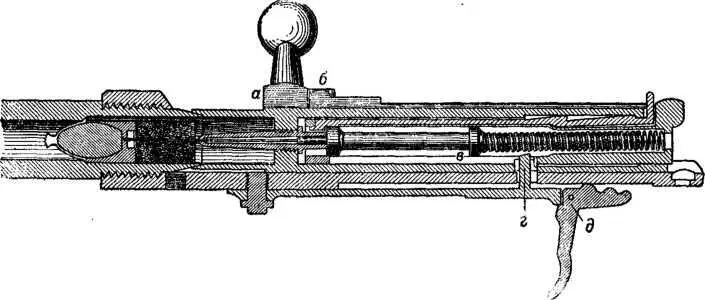

Рис. 72. Винтовка Дрейзе — игла взведена .

Первоначально к изобретению Дрейзе в других государствах отнеслись с недоверием; его система, несмотря на значительное ускорение стрельбы — до 7 выстрелов в минуту вместо 2 при заряжании с дула, — обладала, однако, некоторыми недостатками, а именно: не вполне удовлетворительной меткостью вследствие того, что пуля велась по нарезам поддоном; иногда бывали случаи прорыва пороховых газов в затвор от неточной его пригонки при массовом изготовлении винтовок.

Успех пруссаков в австро-прусской войне 1866 г., объяснявшийся превосходством их вооружения над вооружением австрийских войск, заставил обратить всеобщее внимание на заряжаемые с казны ружья Дрейзе. По собранным сведениям, на одного раненого или убитого пруссака приходилось 8 австрийцев. Скорострельность прусского оружия по сравнению с прежними ударными заряжаемыми с дула ружьями австрийцев сказалась на успешности действий пруссаков в боевых столкновениях и была одной из причин победы прусской армии.

В 1866 г. Франция решила принять на вооружение армии ружья игольчатой системы Шасспо. Калибр ружья Шасспо — 11 мм (4,3 лин.), патрон унитарный, бумажный капсюль помещался на дне патрона, а не посередине, как это было у Дрейзе. При таком устройстве игла не прокалывала всего заряда и могла быть сделана толще и короче; затвор — скользящий. Для устранения прорыва пороховых газов в передней части затвора, входящей в ствол, был помещен обтюратор, состоящий из каучуковых кружков аа (рис. 73), надетых на хвост подвижной головки бв ; при выстреле вследствие давления пороховых газов головка прижимала кружки к затвору, отчего они сжимались и раздавались в стороны и тем устраняли возможность прорыва пороховых газов. Устройство ружья Шасспо представляло, таким образом, дальнейшее усовершенствование системы Дрейзе.

Рис. 73. Обтюратор винтовки Шасспо .

Одновременно и в России было обращено особое внимание на игольчатое оружие; испытаниям были подвергнуты системы Дрейзе и Карле; этой последней было отдано безусловное предпочтение, так как в ней уже были устранены основные недочеты винтовки Дрейзе. В конструкции затвора имелся кожаный обтюратор, игла была короткая, пуля велась по нарезам своим корпусом, а не отдельным поддоном.
