За время испытаний было 4 случая проседания шин „ГК“ (из 10 имеющихся на машине) через 1700–2000 км, что свидетельствует о плохом качестве продукции некоторых колес». Кроме того, предлагалось разработать наружную укладку шанцевого инструмента, усилить конструкцию сидений для экипажа и крепление задних крыльев.

В апреле 1937 года Главный военный совет Красной Армии принял решение о развертывании серийного производства БА-6м, устранив выявленные недостатки в конструкции машины. Летом на Ижорском заводе изготовили улучшенный вариант БА-6м, получивший обозначение БА-10.

В качестве базы использовалось шасси ГАЗ-ААА с двигателем М-1 и такими же, как у БА-6м, изменениями. Кроме того, усиливалась дополнительными ребрами жесткости передняя ось, передняя поперечина рамы шасси укреплялась специальной планкой, а глушитель переносился назад. Вся электропроводка убиралась в специальные бронированные шланги, а индукционная катушка, распределительные и запальные свечи помещались в экранированной латунной коробке.

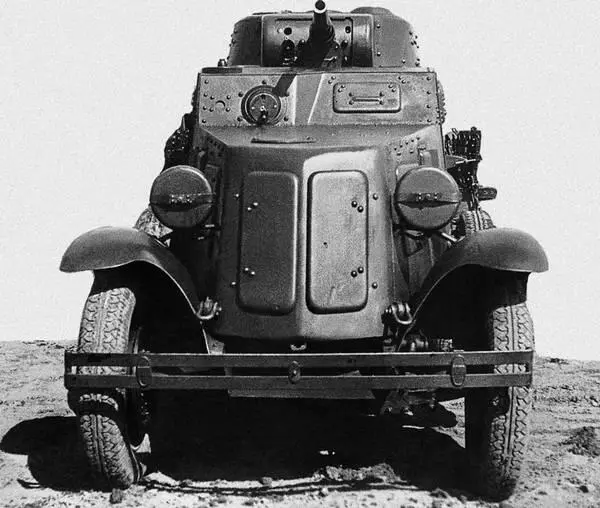

Бронеавтомобиль БА-10А выпуска 1938 — первой половины 1939 годов, вид спереди. Фары закрыты броневыми крышками (АСКМ).

Корпус БА-10, аналогичный по конструкции корпусу БА-6м, изготавливался из 3–10-мм броневых листов, сваренных между собой. Детали корпуса и внутреннего оборудования, не связанные сварными швами, крепились при помощи пулестойких заклепок и болтов. Крепление броневого корпуса к раме шасси осуществлялось при помощи 6 основных кронштейнов и двух вспомогательных, причем на последние устанавливались вращающиеся запасные колеса. В отличие от БА-6м, люки и двери БА-10 устанавливались на внутренних секторных петлях и имели отбортовки для защиты от попадания внутрь корпуса свинцовых брызг при обстреле. Боковые лючки для доступа к двигателю могли открываться вверх на 180 градусов, а двери для посадки экипажа — вперед до 75 градусов. В дверях имелось по одному смотровому лючку откидывавшемуся вверх на 90 градусов. В этом положении лючки удерживались пружинными стопорами, а в закрытом запирались защелкой. В боевой обстановке наблюдение велось через смотровую щель шириной 3 мм с броневой заслонкой. По периметру лючка приваривался стальной «воротник» для защиты от свинцовых брызг. Над входными дверями крепились специальные козырьки для предотвращения попадания дождевой воды в корпус. Для улучшения охлаждения при закрытых жалюзи в верхнем откидном листе над двигателем имелся лючок на двух секторных петлях, который поднимался вверх водителем.

Бронеавтомобиль БА-10А выпуска 1938 — первой половины 1939 годов, вид сзади. Виден ящик ЗИП на кормовом листе корпуса (АСКМ).

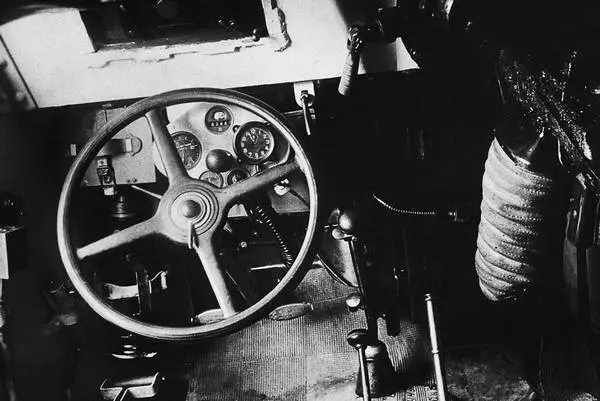

Место водителя БА-10А: щиток с контрольными приборами и ящик с сухими анодными батареями для радиостанции (АСКМ).

В лобовом листе корпуса перед местом водителя находился смотровой лючок, аналогичный по конструкции лючкам в дверях. В правой части лобовой лист имел выштамповку для установки пулемета, позволившую вынести его вперед и обеспечить нормальные условия для ведения огня.

Нижний кормовой броневой лист устанавливался на петлях, что позволяло БА-10 преодолевать препятствия и обеспечивало свободный доступ к заднему мосту.

Стандартный «газовский» бензобак заменялся двумя емкостью 59 литров (43,5 кг) каждый, которые крепились к крыше корпуса за местами водителя и пулеметчика. Заправочные горловины снаружи закрывались броневыми крышками.

Башня БА-10 полностью заимствовалась от БА-6м. Ее вращение осуществлялось вручную, для фиксирования в походном положении имелся стопор.

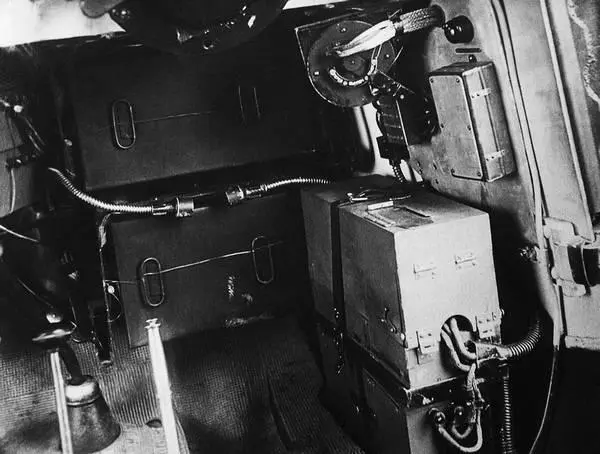

Место стрелка-радиста БА-10А: виден приемник и передатчик радиостанции 71-ТК-1 (АСКМ).

Вооружение БА-10 состояло из 45-мм танковой пушки образца 1934 года, спаренной с пулеметом ДТ в маске башни и второго пулемета, установленного справа от водителя.

49 снарядов размещались: 30 штук в «веерной» укладке в задней части корпуса, по 7 в вертикальных стеллажах справа и слева от него и 5 в ящике в корме слева. Пулеметные патроны — 33 диска или 2079 штук — располагались вдоль бортов по 14 справа и слева и 5 в башне.

В боевом отделения укладывались: ящик ЗИП пушки на полу сзади, ящик ЗИП пулеметов на полу справа, химическое, подрывное имущество, продовольственный запас «НЗ» в сумках в задней части корпуса. Ракетница в кобуре и патронташ с патронами крепились в башне на спинке сиденья командира.

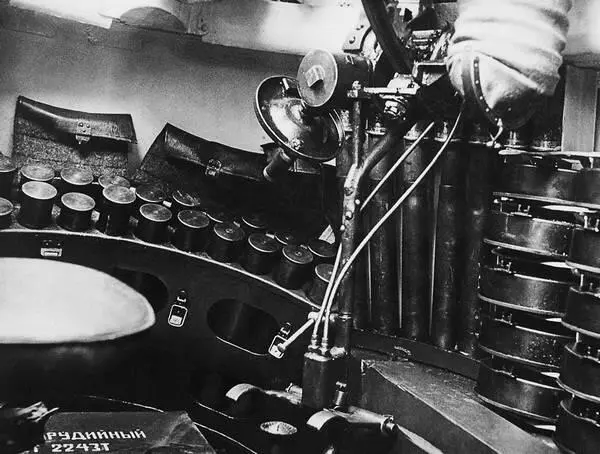

Боевое отделение БА-10А: «веерная» боеукладка на 30 снарядов, стойка на 7 снарядов и стеллажи пулеметных дисков (АСКМ).

Кроме того, БА-10 комплектовался шанцевым и автомобильным инструментом, размещенным следующим образом: топор на перегородке в моторном отделении, лопата с внешней стороны корпуса над левой входной дверью, лом и два запасных звена цепей «Оверолл» на левом заднем крыле, ведро в ящике на правом заднем крыле, пила между кормовым листом и «веерной» укладкой, буксирный трос в ящике на левом заднем крыле. Часть инструмента — набор мелких ключей, дверной ключ, отвертка, плоскогубцы — находилась в инструментальной сумке, укрепленной между сиденьями водителя и радиста, а остальной инструмент, свечи и лампочки — в инструментальном ящике, закрепленном снаружи на корме корпуса. Заводная рукоятка размещалась на полу слева от водителя, здесь же находился тетрохлорный огнетушитель. Домкрат крепился на кронштейне сзади справа с внешней стороны корпуса, а натяжное приспособление для «Оверолл» — на правом заднем крыле. Медицинская аптечка находилась в башне на спинке сиденья наводчика, запасные стекла «Триплекс» крепились к полу на специальном кронштейне рядом с «веерной» боеукладкой.

Внутреннее освещение БА-10 состояло из двух потолочных плафонов — в отделении управления и в башне, лампочки подсветки прицела и переносной лампочки.

Все контрольные приборы водителя — спидометр, амперметр, замок зажигания, аэротермометр, часы, электрическая лампочка и кнопка тяги воздушной заслонки — находились на одном щитке, закрепленном на рулевой колонке.

В отличие от предыдущих образцов, опытный экземпляр БА-10 оснащался радиостанцией 71-ТК-1 «Шакал», размещенной в передней части машины, рядом со стрелком-радистом. Приемник и передатчик устанавливались один над другим на кронштейнах с правой стороны корпуса. Здесь же к боковой стенке крепился тремя пулестойкими болтами щиток с главным переключателем и лампочкой освещения рации. К щитку подводились два шланга с проводами питания передатчика и умформера. Под умформером на полу находились два аккумулятора (действующий и запасной) для накала радиоламп приемника. В крыше над радистом в броневом колпаке крепился подпружиненный антенный ввод. Под ним в полу имелось отверстие для удобства сборки и установки штыревой антенны изнутри машины. Справа от сиденья радиста находился люк для доступа к находящемуся под полом ящику с фетровой обивкой, в котором укладывались микрофоны и телефоны. За спинками сидений водителя и радиста имелись сумки для крышек приемника и передатчика, снимаемых перед началом работы, и бланков радиограмм. За щитком контрольных приборов крепились ремнями к крыше два ящика с анодными сухими батареями — действующий и запасной. Два комплекта штыревых антенн размещались за сиденьем радиста и крепились к правому борту специальными защелками.
