В дифференциал среднего моста введена 2-я ведущая шестерня, находящаяся в зацеплении с коронной шестерней среднего дифференциала, которая и передает крутящий момент через второй карданный вал на второй задний мост. Карданный вал от среднего моста к заднему — специальный, с типовым шарнирным соединением от ГАЗ-АА. Ведущая и коронная шестерни в заднем мосту такие же, как в среднем. Картер дифференциала и кожух кардана — специальной заготовки. В остальном задний мост ничем не отличается от среднего.

Подвеска рессоры заднего моста осуществляется путем крепления усиленной рессоры непосредственно к траверсе. Траверса имеет шарнирное соединение с лонжеронами рамы, допускающее горизонтальное перемещение рессоры вместе с задним мостом.

Бензобак — один, специальный, емкостью 78 л. Электрооборудование — типовое, от ГАЗ-А…

Таким образом, изготовление шасси ТК связано:

а). с поделкой новой рамы, состоящей из двух рам ГАЗ-А;

б). со значительными изменениями конструкции заднего моста, в который введено 27 штук новых деталей;

в). поделкой нового среднего моста, скомпонованного из 23 штук новых деталей и деталей автомобиля ГАЗ;

г). изменением передних и задних рессор, их подвески.

То есть шасси ТК не может быть изготовлено из типовых деталей и агрегатов ГАЗ-А и ГАЗ-АА и требует изготовления большого количества новых отливок, поковок и т. д.».

Естественно, что при таком раскладе надежность и ремонтопригодность такого автомобиля оставляла желать лучшего, хотя проходимость машины значительно возросла по сравнению с ГАЗ-А.

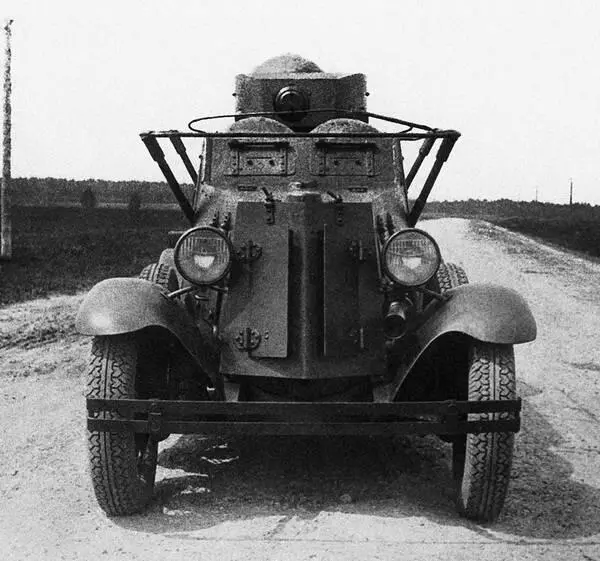

Бронеавтомобиль ГАЗ-ТК, вид спереди. НИБТ полигон, июнь 1935 года. Хорошо видна поручневая антенна и ограничитель углов склонения пулемета (АСКМ).

Но, несмотря на столь критические отзывы УММ РККА, Курчевский, пользуясь активной поддержкой заместителя председателя РВС СССР М. Тухачевского (последнему очень нравились динамореактивные пушки, и он даже предлагал выпускать их вместо обычных артиллерийских орудий), «пробил» серийное производство ГАЗ-ТК на заводе «Гудок Октября», где в 1934–1935 годах изготовили несколько сотен таких машин. 23 из них в качестве СПК (с 76-мм пушками) поступили на вооружение разведывательных батальонов стрелковых дивизий, остальные поступили в РККА в качестве штабных машин.

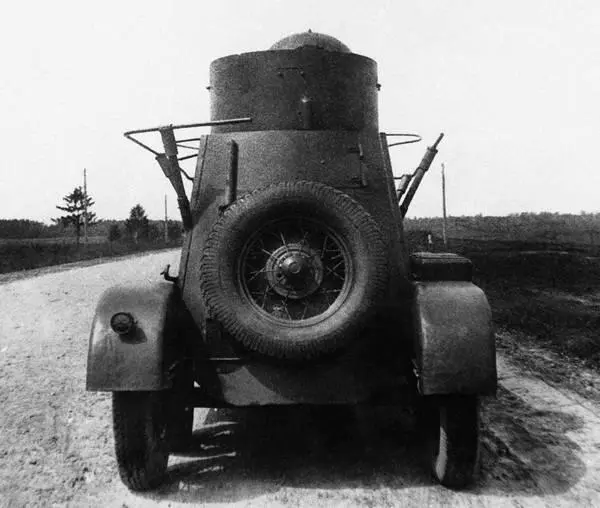

Бронеавтомобиль ГАЗ-ТК, вид сзади. НИБТ полигон, июнь 1935 года (АСКМ).

В начале 1935 года в конструкторском бюро Курчевского, работавшем на территории завода № 38 в подмосковных Подлипках, спроектировали легкий бронеавтомобиль на трехосном шасси ГАЗ-ТК. Проект представили на рассмотрение в автобронетанковое управление Красной Армии (с 1 января 1935 года УММ РККА переименовали в АБТУ. — Прим. автора ), где было принято решение о постройке опытного образца — по проходимости ГАЗ-ТК превосходил ГАЗ-А, а других шасси для легких бронемашин в СССР не было.

Как и в случае с шасси ТК, при проектировании броневика Курчевский попытался обойтись «малой кровью» — для него был взят корпус ФАИ, который разрезали в средней части и удлинили, вварив в борта и крышу листы обычной стали шириной 820 мм. За счет увеличения размеров корпуса в нем удалось разместить радиостанцию 71-ТК с поручневой антенной — в ФАИ при его небольших размерах ее установить не удалось. Для улучшения преодоления препятствий на бортах броневика установили запасные колеса, вращающиеся на специальных кронштейнах. Вооружение осталось таким же, как у ФАИ — пулемет ДТ в башне, правда, боекомплект вырос на 7 магазинов (441 патрон). Новый броневик изготовили на заводе № 38 в июне 1935 года. В документах он именовался как «бронеавтомобиль ГАЗ-ТК», или сокращенно БА ГАЗ-ТК. Никаких других индексов эта машина не имела.

В июне — сентябре того же года машина прошла заводские испытания в окрестностях Москвы (ее пробег составил 1565 км) и после небольшого ремонта и устранения выявленных недостатков 16 октября поступила на НИБТ полигон. В ходе испытаний бронеавтомобиль прошел 571 км, из них «по щебенчатому шоссе среднего качества 394 км, по проселку среднего качества с цепями 177 км». Машина уверенно преодолевала подъемы и скаты до 25 градусов, а также канавы шириной до 4 м и глубиной до метра. Максимальная скорость броневика ГАЗ-ТК составила 63,2 км/ч, средняя техническая по щебенчатому шоссе 32 км/ч, запас хода по шоссе 230 км, по проселку 190 км.

В своем заключении по бронеавтомобилю представители полигона писали следующее:

«По окончании проведения войсковых испытаний на НИБТ полигоне АБТУ РККА бронемашины ГАЗ-ТК можно сделать следующие выводы:

1. Шасси ТК не может быть изготовлено из типовых деталей ГАЗ-А и ГАЗ-АА.

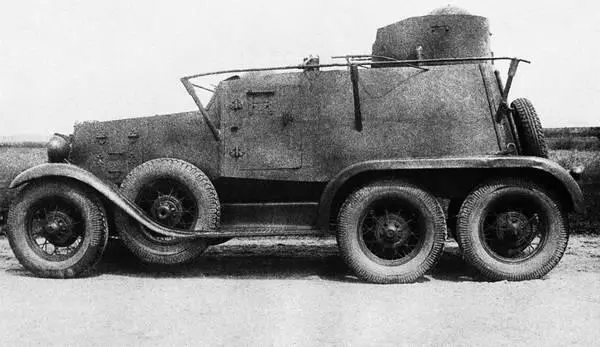

Бронеавтомобиль ГАЗ-ТК, вид слева. НИБТ полигон, июнь 1935 года. Хорошо видно крепление антенны и антенный ввод, а также запасное колесо (АСКМ).

2. Комплект бронекорпуса ФАИ не может быть использован для изготовления бронекорпуса ГАЗ-ТК.

3. По вооружению — принимая во внимание, что бронеавтомобиль ГАЗ-ТК является машиной повышенной проходимости и может быть использована в различной боевой обстановке считать, что вооружение ее не достаточно. Кроме того, вооружение поставленное в настоящее время страдает целым рядом недостатков…

4. По проселку и пересеченной местности бронемашина ГАЗ-ТК с цепями противоскольжения имеет хорошую проходимость. Но по сравнению с автомобилями повышенной проходимости, например ГАЗ-ААА и ЗИС-6, ГАЗ-ТК обладает худшей проходимостью и приспособляемостью.

5. По сравнению с ФАИ ГАЗ-ТК обладает:

а. Хорошей проходимостью при движении на участках грязного проселка и подъемах;

б. Большим радиусом поворота (6,5 м против 5,5 м у ФАИ);

в. Меньшей максимальной скоростью (63,5 км/ч, ФАИ 85 км/ч);

г. Запас хода ГАЗ ТК — 230 км, у ФАИ — 200 км;

д. ГАЗ-ТК преодолевает препятствия, непреодолимые для ФАИ (канавы);

е. Брод и крен одинаковы;

ж. Броневой корпус ГАЗ-ТК свободнее, что дает возможность удобного размещения радиостанции.

6. Но бронеавтомобиль ГАЗ-ТК имеет ряд существенных недостатков:

а. Автомобиль перегружен, в особенности его передняя ось, а при прохождении препятствий при вывешивании одного из мостов перегружается другой;

б. Отсутствие приспособляемости подвески ведущих мостов при движении по проселку и пересеченной местности — угол взаимного перекоса не более 7 градусов, тогда как к автомобилям предъявляется требование по углу перекоса не меньше 24 градусов.
