Первые русские мониторы (сборник статей и документов)

Опыты эти производились 14 мая, при легком ветре без волнения. Скорость судна по лагу, определенная перед поворотом, и против ветра, оказалась 7 узлов. Среднее число оборотов винтов при этом было 1 08. Давление пара 1 8 фунтов.

1 поворот. Руль на 38 1/2 право на борт, среднее число оборотов 94, ход по лагу 6 узлов. Продолжительность поворота 5 минут 15 секунд.

Моменты начала и конца маневра, замеченные при этом повороте, не совсем точны, и потому результат его надо считать сомнительным.

После этого поворота было сделано еще испытание скорости хода по вехам. Имея руль прямо, 12 фунтов пара и полный ход, при котором среднее число оборотов винтов было 103, скорость хода оказалась равной 7 1/2 узлов.

Как выяснилось из дальнейших испытаний, продолжительность поворота при помощи руля и винтов оказалась не только не менее, но даже более, чем при действии одним рулем. Факт этот очень замечателен, хотя нельзя, разумеется, судить об этом окончательно и выводить какие-нибудь заключения.

В тот же день, 1 9 мая, в Кронштадте были произведены опыты поворотливости монитора «Ураган». Два поворота, которые он сделал, дали следующие результаты.

При ходе в 6 узлов, 15 фунтах пара и 55 оборотах винта:

Лево на борт 32° продолжительность поворота 5 минут 30 секунд.

Право на борт, 46°, продолжительность поворота 4 минуты 52 секунды.

Вообще, надо сказать, что опыты на «Смерче» весьма интересные по новости судна с двумя винтами, хотя и были произведены далеко не с той степенью точности, которая требуется программой опытов.

До сих пор нигде вопрос об испытаниях поворотливости не разрабатывался очень серьезно, и нам приятно заявить о том, что в нашем флоте прежде всех других обратили на этот важный предмет то внимание, которое он заслуживает. Желательно только, чтобы дело это, будучи начато, не оставалось без окончания и чтобы такие опыты производились не только на броненосных, но и на всех судах нашего флота. Только при множестве и разнообразии фактов дело может принести желаемые результаты.

1) Производивший строение лодки иностранец Сван, представил в Комитет два чертежа рубки (овальной и круглой формы), одетой броней в 4V дюйм., и просил решить, которую из этих форм избрать для постройки. Комитет признал броню в 41/ дюйма достаточной, но предложил сделать подкладку под нее подобно, как на боевых башнях, а форму рубки избрал круглую, потому что при диаметре, одинаковом с большой осью овальной рубки, круглая рубка вместительнее.

Вследствие этого сообщено департаменту, что башня для командира должна быть сделана на лодке «Смерч» круглая, около 4 1/2 фут диаметром внутри, с броней в 4 1/2 дюйма толщины, доходящей вплоть до железной палубной настилки и укрепленной на подкладке из двух рядов, а сам цилиндр рубки должен быть из 1/2 д. железа с угловым железом и с диагональными полосами по первому (внутреннему) ряду подкладки; отверстия (визиры) для наблюдения прорезать подобные тем, которые для этой же цели устроены в капитанской рубке батареи «Первенец» или однобашенных лодок.

На этой рубке положено иметь железную крышу из однодюймовых листов, укрепленных на решетках из углового железа, с одним квадратным люком (в 18 дюйм.), для воздуха и для обзора командиру, закрывающимся железной крышей.

Произошедший на лодке «Смерч», во время плавания в шхерах, пролом в подводной части, от преткновения о подводный камень, подал повод заключить, что отчасти причина затопления лодки заключалась и в отсутствии клинкетов (при непроницаемых переборках) в вентиляторных трубах, через которые вода, наполнявшая носовое отделение, где сделан пролом, проходила и во все прочие отделения трюма, на которые он разделен для непотопляемости.

Трубы эти помешены под жилой палубой и имеют вертикальные ветви, доходящие до отверстия в верхней палубе, при которых сделаны только решетки с медными кружками, для воздуха, а в концах главных труб сделаны задвижные клапаны.

По этому случаю, для предотвращения на будущее время подобного несчастья, Комитет признал необходимым у всех переборок, разделяющих трюм на непроницаемые отделения, иметь клинкеты в тех местах, где проходят вентиляторные трубы, и, рассмотрев составленный заведывающим Кронштадтским пароходным заводом чертеж медного клинкета к переборкам, признал полезным устроить таких клинкетов по два при каждой непроницаемой переборке, врезав в жилой палубе втулки с фланцами, закрывающиеся крышками на винтовой нарезке. Тогда клинкетами можно будет действовать с жилой палубы; но для удобства следует иметь в этих местах всегда на стенах ключи для отвертывания крышек у втулок и ключи для каждого клинкета особо. Аля соображения же, при изготовлении и приспособлении клинкетов, Комитет сообщил на завод также и копию с чертежей клинкетов, сделанных на некоторых судах английского флота.

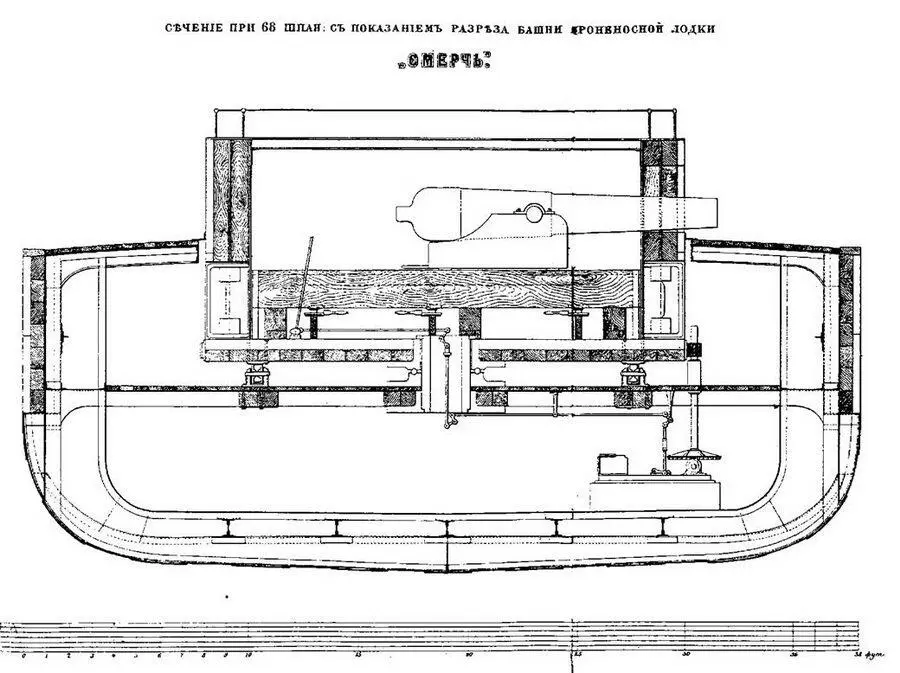

Двухбашенная броненосная лодка “Смерч” (Сечение в районе башни системы Кольза)

По представлению начальства Кронштадтского порта, Кораблестроительное отделение, обсудив предлагавшиеся на этой лодке некоторые изменения и переделки нашло что:

1) Полезно прорезать часть иллюминаторов, на манер мониторских и сделать под ними броневые крыши.

2) Для поворачивания башен, для вентиляции лодки и для выкачивания воды не надо делать особого парового котла, а довольствоваться общим судовым механизмом, при неполном ходе судна.

Сверх того, имея в виду указание Высшего Морского начальства об устройстве на башенных судах мостиков или летучих палуб, Кораблестроительное отделение делало соображение по этому предмету и в отношении лодки «Смерч», причем, по совещанию с начальством броненосной эскадры и командиром лодки, нашло, что на ней следовало еще:

1) Уничтожить откидные борта, заменив их откидными стойками с леером и сняв ватервейс.

2) Сделать площадку между башнями, переделав под ней котельный люк и выведя его на площадку, равно как и все трубы от вентиляторов и котла высокого давления; поместить на ней штурвал в два колеса с нактоузами, койки, телеграф и другие мелочи, находящиеся на палубе.

3) Польем гребных судов устроить по американской системе.

4) Румпель удлинить, для чего уничтожить переборку в капитанской каюте и сделать под румпелем помост, переделать переборки и мебель, смотря по надобности.
