Максим Коломиец - Броня русской армии. Бронеавтомобили и бронепоезда в Первой мировой войне

Перед бронировкой шасси грузовика подвергалось некоторым переделкам. Так, внутрь кабины шофера переставлялись рычаги переключения скоростей и ручного тормоза, а для обеспечения движения вперед и назад с максимальной скоростью коробка перемены передач оборудовалась реверсом — специальной «переводной муфтой», управляемой рычагом с места водителя. С ее помощью все четыре передние скорости становились задними, а задняя скорость — передней. Кроме того, двигатель оборудовался дополнительной системой пневматического запуска с места шофера. Машина имела электрическое освещение напряжением 12 В, а также имела запасное керосиновое. Масса шасси со снятой грузовой платформой и кабиной составляла 240 пудов (3931 кг).

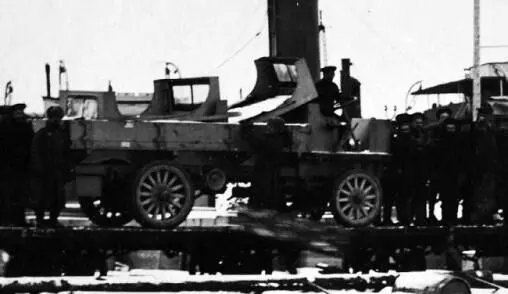

Грузовик «Гарфорд» перед отправкой в Петроград. Архангельск, ноябрь 1914 года.

В кузове лежат три крыши для кабины (АСКМ).

Бронекорпус, разработанный Филатовым, имел довольно сложную форму и склепывался из броневых листов толщиной 6,5 мм на металлическом каркасе, который крепился к раме шасси. Вся броня предварительно отстреливалась из 7,62-мм русской винтовки образца 1891 года и 7,92-мм немецкого «Маузера» образца 1898 года, при этом пулестойкость гарантировалась на дистанции 75 шагов (примерно 53 м). Последующие бои показали, что броня выдерживала обстрелы и с более близких дистанций.

В передней части корпуса размещался двигатель, а над ним кабина водителя и его помощника, здесь же имелись все органы управления броневиком, а под сиденьем — бензобак «емкостью в 6 пудов (98 кг)». Справа находилась бронированная коробка «зеркального смотрового прибора» шофера, который предназначался для обеспечения возможности движения машины задним ходом. Это приспособление было устроено по принципу перископа и на деле оказалось малоэффективным.

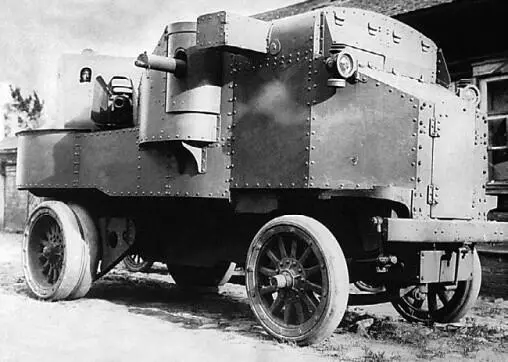

Общий вид броневого автомобиля «Гарфорд» постройки Путиловского завода, 1915 год (АСКМ).

В центре корпуса находились два 7,62-мм пулемета Максима, установленные в спонсонах левого и правого бортов. Здесь же размещалась большая часть боекомплекта — снарядный ящик на 32 пушечных выстрела, а также 4500 патронов к пулеметам (18 коробок с лентами), а также запасные части и инструмент. Пулеметное отделение отделялось от шоферского подвесными холщовыми матами или брезентовой шторой.

В задней части машины размещалось его основное вооружение — 76,2-мм пушка в довольно массивной вращающейся броневой башне. Тело орудия заимствовалось у противоштурмовой пушки образца 1910 года с переделкой веретена и усилением крепления между стволом и люлькой. Пушка устанавливалась на тумбе специальной конструкции, которая крепилась к полу над задней частью грузовика. Башня четырьмя болтами прикручивалась к плоскому фланцу в передней части нижнего станка орудия, а также опиралась тремя роликами на круговой броневой погон. Таким образом, поворот башни осуществлялся одновременно с поворотом орудия. Нижний срез башни не доходил до пола — эта открытая часть защищалась броневым погоном. Ствол пушки закрывался довольно массивным броневым кожухом, который одновременно уравновешивал башню и служил опорой для одного из роликов. Помимо орудия, в башне находился пулемет Максима, 1000 патронов (две коробки) и укладка на 12 артиллерийский выстрелов. Ее крепление по-походному осуществлялось двумя штырями специальной конструкции к полу. Артиллерийское отделение сообщалось с пулеметным проходом над полом в нижней части корпуса. Для вентиляции при стрельбе задняя часть крыши корпуса и башни отсутствовали, наблюдение за полем боя велось через круглые отверстия, закрывавшиеся заслонками. Изнутри корпус обшивался войлоком и холстом для предотвращения ранения команды осколками брони при обстреле.

Боевая масса броневика с экипажем из 7 человек, 44 пушечными выстрелами, 5000 патронами, запасами бензина керосина, тавота, масла, запасными частями и инструментом составляла 525 пудов (8600 кг). Таким образом, броневик весил столько же, сколько полностью груженный 5-тонный грузовик, что, естественно, сказалось на проходимости и скоростных данных — по шоссе он не мог «выжать» более 17 км/ч, а для движения даже по мокрой проселочной дороге на задние колеса приходилось надевать цепи.

Бронировку «гарфордов» поручили Путиловскому заводу в Петрограде — заказ был выдан в начале январе 1915 года, а первый готовый бронеавтомобиль сдали Запасную бронероту 16 апреля 1915 года. После подготовки экипажа и формирования пушечного отделения, 3 мая «Гарфорд» отправили на Юго-Западный фронт, в состав 5-го автопулеметного взвода. По состоянию на 20 августа 1915 года были сданы заказчику 19 броневиков этой марки и еще 11 находились в бронировке, а 28 сентября сдали последнюю машину.

Офицеры у «Гарфорда» «Громобой» 20-го автопулеметного взвода.

Офицерская стрелковая школа, весна 1915 года (АСКМ).

«Гарфорды» поступили на вооружение следующих автопулеметных взводов: с 5 по 24-й, с 26-го по 28-й и с 30-го по 36-й включительно. По решению командиров взводов многим бронемашинам присваивались названия. К настоящему времени автору известны названия 18 «Гарфорд»: 5-й взвод — «Бессмертный», 6-й — «Сибиряк», 12-й — «Святогор», 14-й — «Добрыня», 15-й — «Грозный», 16-й — «Забайкалец», 17 — «Колыванец», 18 — «Рокот», 19-й — «Пушкарь», 20-й — «Громобой», 24-й — «Граф Румянцев», 26-й — «Чудовище», 28-й — «Решительный», 32-й — «Забавный», 34-й — «Дракон», 36-й — «Баян», без привязки к взводам — «Михайловец» и «Лев».

Несмотря на громоздкость и малую подвижность, «гарфорды», что называется, «пришлись ко двору», что показали первые же бои. Об этом свидетельствует доклад, направленный автором проекта этого броневика, начальником офицерской стрелковой школы генерал-майором Филатовым председателю комиссии по осмотру броневых автомобилей генерал-майору Свидзинмскому 7 января 1916 года:

«Пушечные автомобили, входящие ныне в состав пулеметных автомобильных взводов, являются автомобилями типа „Гарфорд“. Автомобили эти оборудовались на Путиловском заводе по моим указаниям в числе 30, были закончены в октябре 1915 года. Хотя вес этих автомобилей является большим — 525 пудов, — однако, по моему мнению и мнению многих боевых офицеров, работавших на „гарфордах“, машины эти пригодны для боевых действий, а 3 дм противоштурмовая пушка является по общим отзывам превосходной по своему могущественному действию.
