Леонид Анцелиович - Неизвестный Юнкерс

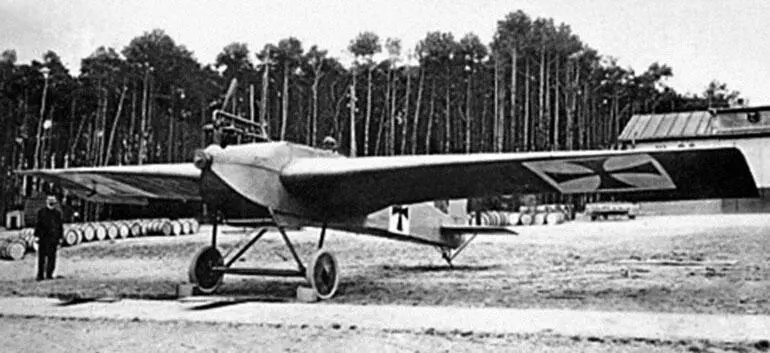

Первый самолет Юнкерса J-1 на аэродроме, 1915 г.

Ремонт самолета продолжался все рождественские праздники, затем контрольные испытания на прочность, и только 18 января 1916 года Юнкерс с Мадером, Вагензайлем и Бранденбургом снова стояли на аэродроме Деберица и с нескрываемым волнением следили за взлетом их «Жестяного осла», как его уже успели окрестить местные испытатели. В кабине сидел уже другой военный летчик испытательного центра, Пауль Арнольд. Пробежав всего двести метров, он уверенно оторвал машину, энергично набрал высоту около ста метров и тут обнаружил, что угол установки стабилизатора слишком мал – машину тянуло в пике. Он благополучно сел, и Хуго сам проследил, чтобы стабилизатор установили как надо. В тот же день на самолете опять взлетел лейтенант Маллинкрод. Теперь он сразу набрал высоту около километра и проверил управляемость самолета на всех режимах. Она была великолепной. Но на пробеге при посадке он угодил в маленькую ямку и погнул один стержень шасси. Его заменили за ночь.

На следующий день, 19 января, лейтенант Маллинкрод показал всему миру, на что способен первенец Юнкерса – его максимальная скорость 170 км/ч. Такой скорости с мотором жидкостного охлаждения в 120 л.с. не достигал ни один самолет в мире.

Хуго Юнкерс и все его помощники праздновали победу. Они выполнили обе задачи, которые возложили на их опытный J-1. Он действительно продемонстрировал, что с толстым свободнонесущим крылом можно получить низкое сопротивление, а самолет можно построить целиком из металла. Первая стальная машина Юнкерса заняла почетное место в музее его завода в Дессау.

Военные заказчики испытывали тихую радость – новый авиаконструктор, профессор Юнкерс, сразу построил такой скоростной самолет, да еще из стали. От него можно ждать то, что сейчас так необходимо. Он наверняка может создать боевой самолет не только с большой скоростью, но и с прекрасной маневренностью и высокой скороподъемностью. Эти качества так нужны для воздушного боя.

Новый контракт на изготовление шести опытных цельнометаллических истребителей с улучшенной скороподъемностью и маневренностью они подписали с Юнкерсом сразу после окончания летных испытаний его первенца, в конце января 1916 года. Это важное событие было встречено с энтузиазмом конструкторами и коллективом завода, оно давало возможность совершенствовать металлическую конструкцию их самолета и внести свой вклад в победу над врагами Германии.

Но для конструкторов Юнкерса это уже была очень трудная задача. Заставить вертеться в воздухе тяжелую стальную машину с любым из имеющихся моторов ограниченной мощности было очень проблематично. Заказчики требовали установить старый двигатель Mercedes D II, один пулемет калибра 7,92 мм с синхронизатором, иметь запас топлива на полтора часа и набирать высоту 3 км за 20 минут.

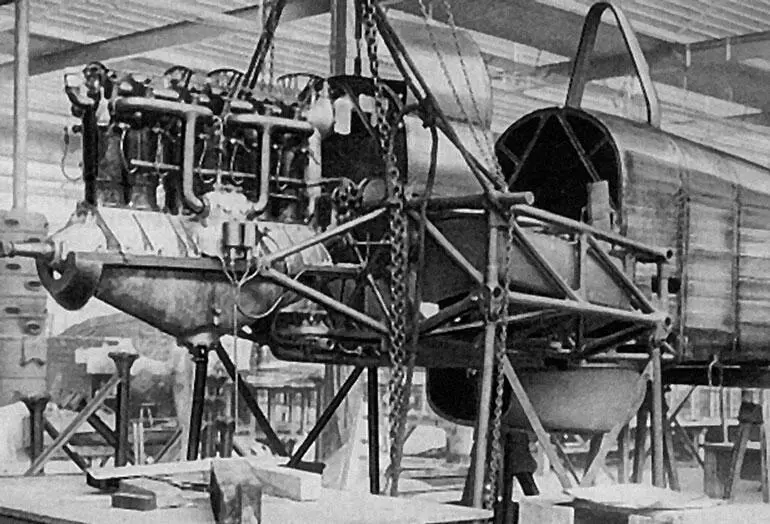

Центральная ферма истребителя Юнкерса J-2

Хуго Юнкерс сделал все, что мог. Он собрал у себя в кабинете ведущих специалистов и наметил основные направления разработки проекта. Крыло и мотор опустить вниз, кабину расположить над центропланом и разработать конструкцию сварной пространственной фермы, объединяющей в единое целое мотораму, шасси, центроплан, кабину и хвостовую часть фюзеляжа. Размах и площадь крыла уменьшить, сечение фюзеляжа – овал, мотор закапотировать, его выхлопную трубу продлить назад за кабину по правому борту, а радиатор сместить назад под кабину. Для защиты пилота при капотировании самолета Хуго предложил за кабиной сверху установить арочную силовую дугу. В заключение он заметил:

– Это будет уже не «Жестяной осел», который служил для демонстрации наших возможностей. Нам предстоит создать истребитель для серийного производства, эксплуатации в боевых условиях и завоевания превосходства в воздухе. Надо максимально снизить его сопротивление и вес.

Отто Мадер получил указание как можно быстрее сделать модель и продуть ее в новой аэродинамической трубе. С тех пор, как большинство конструкторов переехало из Ахена, здесь, на заводе JCO, был организован Исследовательский институт профессора Юнкерса, директором которого стал доктор Отто Мадер. В исследовательской лаборатории Юнкерса в Ахене остались двигателисты и небольшая группа аэродинамиков, обеспечивающих продувки в малой трубе. Новая большая аэродинамическая труба замкнутого цикла в Дессау должна заработать через месяц. Технический отдел института фактически стал конструкторским бюро Юнкерса, в котором он создавал свои самолеты. Тут проводились исследования металлических конструкций самолетов, начатые в Ахене, планировались технологические, прочностные и аэродинамические эксперименты. Использовался опыт завода по формовке, штамповке, обрезке и сварке тонких листов электротехнической стали и обработке стальных труб при производстве газовых колонок.

Хуго особо трепетно оберегает свои изобретения и в Исследовательском институте организует специальные отделы патентов и лицензий. Инженеры и юристы этих отделов при постоянном его участии анализируют возможность патентования разработок технического отдела, исследуют авторские права, выдвигают патентные претензии и продают лицензии на использование патентов Юнкерса.

То, что задумал Юнкерс, не имело аналогов. Он решился создать такую конструкцию истребителя из стали, которая позволяла выпускать самолеты поточно и с минимальными производственными отклонениями. Для этого была придумана единая сварная конструкция центральной секции в форме пространственной фермы из стальных труб.

Отто Мадер очень грамотно реализовал идею Юнкерса. Основой всей конструкции служила ферма центроплана. Спереди к ней крепилась моторама, сверху отсек вооружения и за ним кабина, снизу ферма шасси, а сзади монококовый фюзеляж. Крыло соединялось с торцом центроплана четырьмя конусными узлами, стягиваемыми накидными гайками по типу соединений трубопроводов. Эта конструкция перекочевала в самолет из газовой колонки. Через затянутое конусное соединение передаются перерезывающая и сжимающая силы, а через резьбу – растягивающая сила от изгибающего момента.

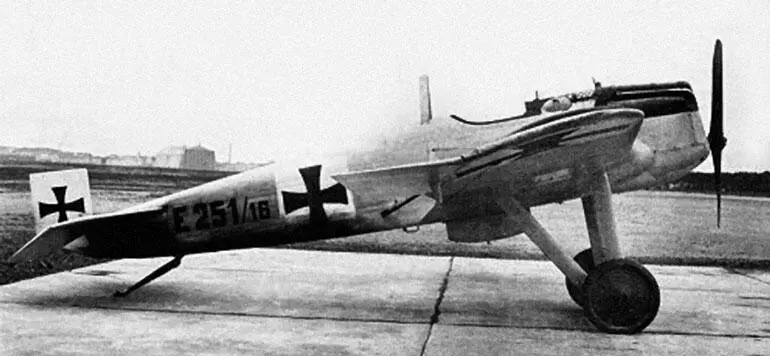

Второй стальной истребитель Юнкерса J-2, 1916 г.

Все шесть ферм для заказанных истребителей сваривались в одном приспособлении, и это гарантировало идентичность их геометрических размеров и минимальные производственные отклонения обводов самолетов. Конструкцию фюзеляжа истребилеля Юнкерса будут заимствовать создатели металлических самолетов во все времена. Внутренний силовой набор шпангоутов и стрингеров работал как одно целое с обшивкой. Обшивка стыковалась на полках гнутых профилей овальных шпангоутов. Облик истребителя J-2 значительно отличался от первого экспериментального стального самолета J-1. Истребитель стал более обтекаемым. Корневая хорда центроплана уменьшилась, и крыло у борта фюзеляжа уже не было таким толстым.
