Михаил Маслов - Утерянные победы советской авиации

Известно, что в 1938 г. строился 2–й экземпляр А-15, так называемый «дублер», однако его постройку прекратили задолго до завершения работ.

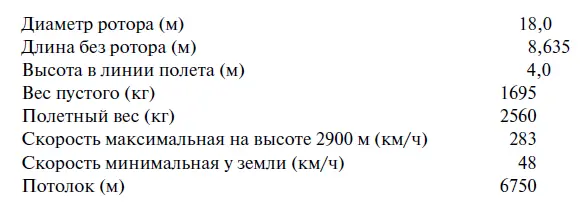

Основные технические и расчетные летные характеристики автожира ЦАГИ А-15

В период наиболее активного увлечения автожирами на территории Советского Союза отметился только один аппарат иностранной постройки – Сиерва С-30, построенный в Англии фирмой A. V. Roe по лицензии Cierva Autogiro Co Ltd. Означенный экземпляр был приобретен советской комиссией в составе Черемухина, Изаксона и Корзинщикова в конце 1934–го, начале 1935 г. С-30 представлял собой бескрылый двухместный автожир со звездообразным двигателем воздушного охлаждения Дженет «Мейджор» (Armstrong Sideley Genet Major) мощностью 140 л. с., снабженный деревянным воздушным винтом диаметром 1,353 м.

В период с 25 сентября по 4 октября 1935 г. автожир С-30 проходил государственные испытания в НИИ ВВС. Летал инженер – летчик А. А. Ивановский. Всего было выполнено 38 полетов с общим налетом 14 часов 11 минут.

Описывая летные качества С-30, в официальном отчете по испытаниям говорилось, что данный автожир позволяет осуществлять крутые спуски и посадку почти без пробега. Может садиться на ограниченных площадках с подходами размером 100×100 м. По оценкам советских специалистов С-30 представлял несомненный интерес, поэтому рекомендовалось использовать его положительные качества при постройке отечественных автожиров.

Известно, что в период 1935—37 гг. на С-30 было выполнено множество полетов исследовательского характера. Согласно рукописным записям Изаксона (беседа с М. С. Арлазоровым 01.02.71) в одном из полетов на небольшой высоте автожир неожиданно перевернулся и выполнил бочку. В момент выполнения незапланированной фигуры машина потеряла высоту и ударилась о землю. В кабине находились два пилота, которые остались живы, автожир был значительно поврежден.

После проведения восстановительного ремонта полеты продолжились и закончились еще одним подобным происшествием. При проведении планового облета С-30 на высоте 30 м перевернулся на спину. Летчик Ивановский не был пристегнут ремнями, поэтому выпал из кабины. К счастью, он благополучно миновал лопасти ротора и упал в глубокий сугроб на краю аэродрома. Машина была разбита вдребезги.

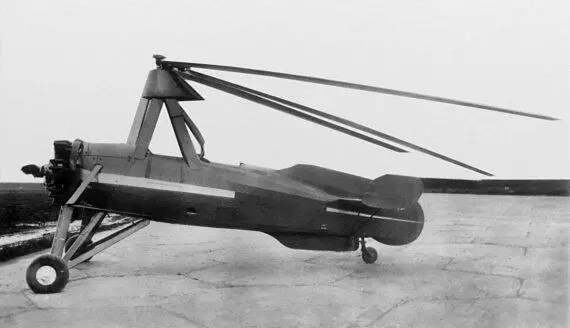

Автожир Сиерва С-30 на аэродроме НИИ ВВС в ходе проведения государственных испытаний. 1935 г.

Происшествия с С-30 привели к появлению очередной исследовательской работы М. Л. Миля. Согласно его выводам они происходили по причине недостаточной устойчивости автожира и при сочетании неблагоприятных условий, когда имелось сильное боковое скольжение и летчик не парировал вовремя боковой крен.

Несмотря на перечисленные аварии С-30, известно, что аппарат вновь восстанавливался и продолжал летать. Существуют свидетельства, что в 1941 г. этот автожир был вывезен в эвакуацию.

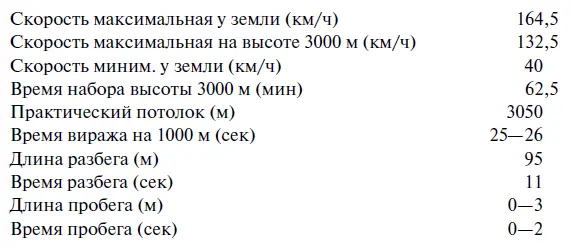

Летные и технические характеристики С-30 по данным испытаний в НИИ ВВС

Этот аппарат, получивший обозначение АК (артиллерийский корректировщик), стал последним автожиром, разработанным Н. И. Камовым в довоенный период. В нем конструктор суммировал все наработки предыдущих лет, способные сделать АК самым совершенным аппаратом советской постройки. Известно, что тактико – технические требования (ТТТ) на новый автожир подготовили в НИИ ВВС весной 1940 г., после чего их направили в 19–й отдел завода № 156.

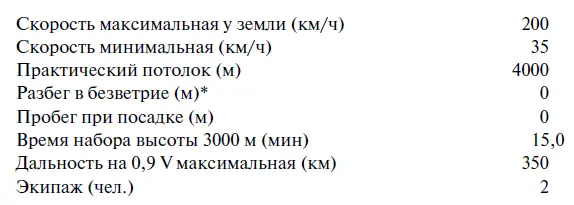

АК определялся как подвижный наблюдательный пункт и предназначался для придания специализированным артиллерийским авиаотрядам. В соответствии с ТТТ, подтвержденными Главным артиллерийским управлением (ГАУ), автожир, оснащенный двигателем МВ-6 мощностью 220 л. с., должен был обладать следующими характеристиками:

* При этом должен был обеспечиваться подъем до высоты 2 м под углом 60˚

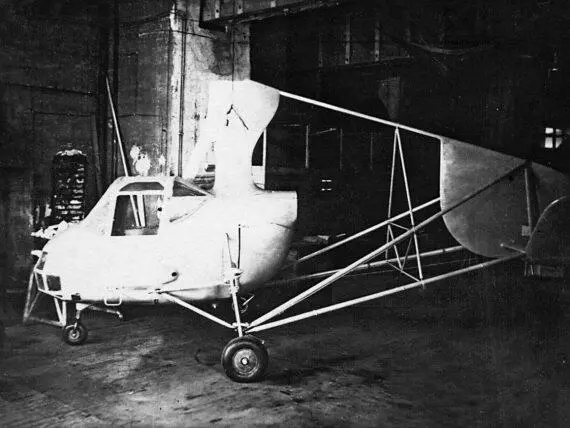

Автожир АК в сборочном цехе. 1941 г.

К дополнительным требованиям относились: хороший обзор во всех направлениях, складывающийся ротор, приведение в готовность к взлету в течение 15 минут, хорошая устойчивость и управляемость, возможность перевозки со сложенным ротором за автомобилем со скоростью до 40 км/ч.

Указанные технические требования 7 марта 1940 г. утвердил начальник НИИ ВВС Филин.

Разработка автожира АК совпала с правительственным решением об организации отдельного «опытного завода винтовых аппаратов» на базе существующих сооружений в районе Ухтомского аэродрома. 21 марта 1940 г. нарком авиапромышленности А. И. Шахурин подписал приказ об образовании нового опытного завода № 290, строительство и оборудование которого следовало закончить к 1 января 1941 г. Главным конструктором и исполняющим обязанности директора этого завода назначили Н. И. Камова, а его заместителем стал М. Л. Миль.

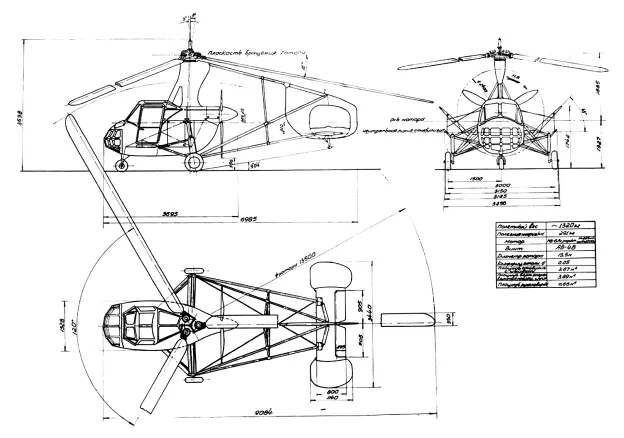

Оригинальные схемы автожира АК

На новом месте коллектив Камова одновременно с дооборудованием заводских помещений и проведением эксплуатационных испытаний автожиров А-7 приступил к проектированию АК. Этот автожир по своей компоновке заметно отличался от всех предыдущих советских конструкций. Места двух пилотов, сидящих рядом, для улучшения обзора были размещены в передней части яйцевидной гондолы. Позади нее оборудовался рядный двигатель воздушного охлаждения МВ-6 с толкающим воздушным винтом изменяемого шага. Традиционный фюзеляж отсутствовал, его роль выполняла пространственная ферма, заканчивающаяся мощным хвостовым оперением. Продольное и поперечное управление автожиром осуществлялось при помощи рычага, нависающего над кабиной левого пилота. Этот рычаг управления позволял изменять плоскость вращения ротора посредством изменения циклического шага лопастей.

Камов предполагал два варианта полетов автожира. В варианте «прыгающего автожира» подъем осуществлялся за счет высокой кинетической энергии ротора. В варианте «автожир – вертолет» реактивный момент несущего ротора парировали три мощные вертикальные поверхности, снабженные специальными профилированными щелями для увеличения их эффективности. По первоначальным расчетам АК мог осуществлять полет в диапазоне 38—195 км/ч.
