Михаил Маслов - Утерянные победы советской авиации

До наступления 1941 г. в КБ Камова закончили рабочее проектирование АК и приступили к изготовлению его деталей и агрегатов. Внешний вид машины в окончательном виде несколько изменился, в частности кабину пилотов оборудовали закрытым фонарем, обеспечивающим почти круговой обзор. Внесенные изменения и дополнительные усиления увеличили вес пустого АК с 872 кг до 1026 кг. Последнее обстоятельство привело к тому, что Камов совместно с Милем обследовали всю конструкцию с целью снижения веса. Тем не менее указанное ниже значение веса пустого автожира вошло в справочные данные.

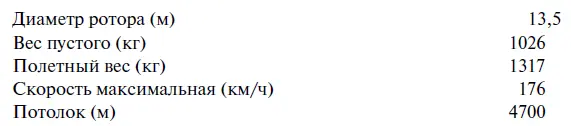

Основные расчетные характеристики автожира АК

Закончить постройку АК на заводе в Ухтомской не удалось. После начала войны элементы АК вместе с другим имуществом завода № 290 перевезли на Урал, в поселок Билимбай. Здесь вернуться к продолжению работ по нему удалось лишь в середине 1942 г. К наступлению нового 1943 г. практически все агрегаты двух автожиров АК были изготовлены, велась их окончательная сборка. Оставалось совсем немного, уже в феврале Камов предполагал приступить к летным испытаниям первого опытного экземпляра. В этот период уже закончилась эпопея А-7 и на завод дошли слухи о прекращении работ по автожирам. Слухи не были лишены оснований, 30 января 1943 г. руководство НКАП подготовило приказ о расформировании завода № 290.

Директор и Главный конструктор завода Н. И. Камов назначался начальником серийного конструкторского отдела (СКО) завода № 494, выпускающего самолеты По-2, а его заместитель М. Л. Миль направлялся в ЦАГИ.

Через несколько лет оба этих талантливых человека продолжили проектирование винтокрылых аппаратов, ставших впоследствии известными как вертолеты «Ка» и «Ми».

Проектирование двухместного автожира под двигатель М-22, предназначенного к службе в качестве разведчика и артиллерийского корректировщика, было начато Н. И. Камовым после перехода в ЦАГИ во второй половине 1931 г. Сложность поставленной перед конструктором задачи обусловила значительные сроки создания аппарата. Даже само название А-7 определилось не сразу – известно, что при включении его в план опытных разработок в конце 1933 г. автожир некоторое время фигурировал как разведчик Р-1.

В течение двух лет Камов прорабатывал три варианта, отличающихся компоновкой, схемой шасси и нагрузкой. Окончательный вариант, начатый постройкой в 1933 г., являлся двухместным автожиром крылатого типа, с двигателем воздушного охлаждения М-22 мощностью 480 л. с. и с тянущим воздушным винтом.

Фюзеляж А-7 ферменной конструкции, обшивка дюралевая, клепаная, в районе размещения экипажа боковые панели для удобства обслуживания сделаны съемными. Хвостовая часть заканчивалась вытянутым килем, снабженным рулем поворота. Горизонтальное оперение имело специальную профилированную щель, увеличивающую эффективность рулей высоты и способствующую сокращению разбега. Управление двойное, задняя ручка управления и педали съемные. Основной запас бензина в фюзеляжном топливном баке емкостью 400 л. Кроме того, на случай повреждения в боевых условиях основного бака имелся дополнительный бак емкостью 35 л, обеспечивающий продолжение полета в течение 25–30 минут.

Шасси трехколесное с передней стойкой. Такая схема улучшала взлетно – посадочные характеристики и снижала влияние неуправляемых разворотов при пробеге автожира. Основные колеса 800×150 мм, носовое колесо 470×210 м – все три колеса прикрыты обтекателями.

Крыло состояло из центроплана, укрепленного поддерживающими подкосами, и отъемных частей (консолей). Другим назначением крыльевых подкосов являлась передача усилий от шасси при грубых посадках с высокой вертикальной скоростью. Консольные части крыла складывались при транспортировке. Профиль поперечного сечения крыла МОС-27, угол отгиба крыльевых законцовок вверх составлял 35°.

Кабан крепления ротора первого опытного экземпляра трехстоечный, снабженный дополнительными расчалками в поперечной плоскости. На всех последующих образцах кабан крепления ротора двухстоечный, с размещением стоек в плоскости симметрии фюзеляжа. Трехлопастной ротор крепился к втулке с помощью горизонтальных и вертикальных шарниров. Как и крыло, в транспортном положении ротор складывался. Перед стартом ротор раскручивался от двигателя с помощью системы механического запуска. Этот же механизм работал как система механического торможения ротора после посадки при пробеге.

Автожир А-7 изначально предназначался для военного использования, поэтому проектировался с одним стреляющим вперед синхронным пулеметом ПВ-1 и спаркой пулеметов ДА на турели ТУР-6 у второго члена экипажа. Запас патронов в 12 магазинах, размещенных в специальном лотке в задней кабине.

Изготовление первого опытного экземпляра А-7 в цехе винтовых аппаратов (ЦВА) завода опытных конструкций (ЗОК) ЦАГИ закончили в апреле 1934 г. 3 мая автожир перевезли на Центральный аэродром г. Москвы, где началась подготовка к проведению испытаний. Поэтапно проверили работоспособность всех систем и механическую раскрутку ротора. 17 мая состоялись первая рулежка и небольшой полет в воздух. При последующем осмотре была обнаружена деформация задней кромки всех лопастей ротора. Лопасти расклепали и усилили дополнительными дюралевыми пластинками. 22 мая летчик Корзинщиков выполнил новый полет, после которого обнаружили заметную деформацию центроплана и подкосов. На этот раз автожир вернули на завод для переделок и ремонта.

Первый вариант ротора имел лопасти полностью металлической конструкции. В новом варианте лопастей лонжероны выполнили из стальных, хромомолибденовых труб, на которые установили деревянные нервюры с последующей обшивкой из фанеры и полотна. Кроме того на автожире усилили кабан ротора, центроплан, обшивку хвостовой части фюзеляжа.

После проведения указанных переделок А-7 вновь доставили на Центральный аэродром, где 20 сентября 1934 г. летчик – испытатель Корзинщиков выполнил на нем первый полет. Затем началась кропотливая доводка аппарата и устранение ненормальных явлений: отмечалась тряска ротора, вибрация хвостового оперения, дрожание ручки пилота, перегрев двигателя. С выпадением снега автожир оборудовали лыжами. 15 января на А-7 выполнил первый полет летчик Благин – тот самый, который спустя несколько месяцев стал виновником катастрофы гигантского самолета «Максим Горький».

14 февраля 1935 г. при определении максимальной скорости полета на А-7 началась сильная тряска, что заставило Корзинщикова немедленно совершить вынужденную посадку. При этом передняя лыжа попала в снежный бугор, аппарат встал на нос – были сломаны ротор, тянущий воздушный винт и левое крыло, повреждены шасси и стабилизатор.
