Евгений Кочнев - Автомобили Советской Армии 1946-1991

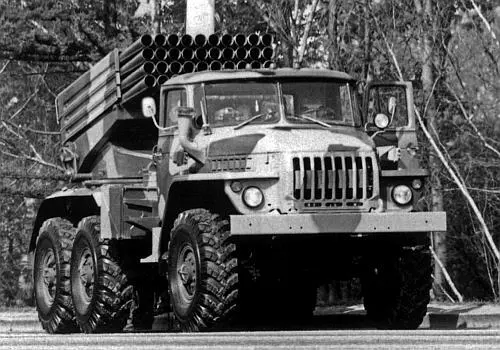

Система залпового огня БМ-21 «Град», переставленная на доработанное шасси «Урал-4320». 1992 год.

В 1986 году на Мотовилихинских заводах была завершена разработка модернизированной 40-ствольной системы залпового огня БМ-21-1 «Град»( 2Б17), в которой предусматривалось применение артиллерийской части, состоявшей из двух 20-ствольных пакетов направляющих, заключенных в транспортно-пусковые контейнеры (ТПК) одноразового применения, выполненные из композитных материалов. Таким образом, ускоренная перезарядка системы осуществлялась не посредством установки каждой ракеты вручную, а путем замены контейнеров, масса которых в заряженном состоянии составляла по 1770 кг. При этом время заряжания сокращалось до 5 минут, но полная масса установки возрастала до 14 т. В качестве транспортных машин 9Т254Мк этой системе применяли тентованные бортовые грузовики 43202 с двумя модернизированными трубчатыми стеллажами 9Ф37М для хранения и перевозки 40 запасных реактивных снарядов разных типов. Во времена разоружения СССР в серийное производство этот вариант не пошел, а его поэтапная модернизация продолжается до сих пор. При сохранении прежнего одного пакета направляющих на нем монтируют модернизированную систему управления огнем с навигационной системой и бортовым компьютером, а также применяются новые реактивные снаряды, позволяющие повысить дальность стрельбы до 35 км.

Пусковая установка ДП-62 береговой системы залпового огня БМ-21ПД «Дамба».

БМ-21ПД «Дамба»– береговая 40-ствольная противодиверсионная реактивная система залпового огня калибра 122,4 мм для поражения надводных и подводных целей. Создавалась в ГНПП «Сплав» в 1980-е годы с использованием серийной системы БМ-21 «Град», приспособленной для охраны государственных морских границ и защиты военно-морских баз и побережья от действий сверхмалых подводных лодок и борьбы с боевыми пловцами-диверсантами. В ней применялась пусковая установка ДП-62на шасси «Урал-4320» с одним пакетом направляющих для пуска более мощных неуправляемых реактивных фугасных снарядов ПРС-60 массой по 75,3 кг, содержавших 20 кг взрывчатого вещества, что обеспечивало поражение противника на дальностях от 300 м до 5 км и на глубине до 200 м. Боевая масса машины – 14 260 кг. В комплекс «Дамба» входила транспортная машина 95ТМна базе серийного грузовика «Урал» со стеллажами для 40 снарядов. 9К59« Прима» – новая 50-ствольная система залпового огня калибра 122,4 мм на шасси «Урал-4320», принятая на вооружение в 1988 году. Пусковая установка 9А51была разработана тульским ГНПП «Сплав» для замены 40-ствольной системы БМ-21, от которой отличалась одним пакетом из 50 направляющих в коробчатом кожухе, системами наведения и типами снарядов. Артиллерийская часть размещалась на поворотном столе с гидравлическим приводом механизмов наведения, новой электротехнической аппаратурой, ультракоротковолновой радиостанцией и средствами пожаротушения. Вместе с использованием прежних реактивных снарядов от системы «Град» на ней применялись новые более эффективные неуправляемые осколочно-фугасные снаряды 9М53Ф и дымовые 9М43. Дальность стрельбы достигала 21 км, но площадь поражения была в 7 – 8 раз больше, чем у машины БМ-21. Продолжительность одного залпа составляла 30 с. Боевая масса пусковой установки – 13,9 т, максимальная скорость – 85 км/ч, запас хода – 1040 км. Для работы с ней была разработана транспортно-заряжающая машина 9Т232Мна базе «Урал-4320» с механизированным процессом перезарядки, продолжавшимся не более 10 минут. Появившаяся в разгар тотального разоружения Советской Армии эта уникальная система не выпускалась и дальнейшего развития не получила.

Общее количество выпущенных систем залпового огня «Град» оценивается в 10 – 12 тыс. экземпляров. На 1994 год в Российской Армии находилось 4,5 тыс. таких установок, за рубежом – еще 3,5 тыс. боевых машин серии БМ-21.

С 1986 года две машины на шасси «Урал-4320» входили в состав гусеничного зенитно-ракетного комплекса 9К331 «Тор», затем – «Тор-М1». Для длительного хранения и перевозки двух пакетов из четырех ракетных модулей 9М334 применялась транспортная машина 9Т245, доставлявшая одновременно 16 ракет. Она представляла собой обычный бортовой грузовик со специальными емкостями на платформе с тентом. Для перевозки двух модулей 9М334 и их перегрузки на пусковую установку использовалась транспортно-заряжающая машина 9Т244с цельнометаллическим безбортовым кузовом, поворотным гидрокраном заднего расположения и двумя гидравлическими домкратами. Время ее перевода из походного положения в боевое – 10 минут. Боевая масса полностью оснащенных машин составляла 14,0 и 15,1 т соответственно, запас хода – по 600 км. Впоследствии они служили также в составе комплекса «Тор-М2Э».

В типовых кузовах К-4320 размещалась машина дежурных сил БМДС-3 для охраны объектов РВСН, а в специальных кузовах располагались командные пункты с полезной площадью до 11 м 2. На автомобилях «Урал-4320» устанавливали полевые кухни, походные типографии, оснащение многоцелевых пожарных автомобилей, роторные снегоочистители и другую технику многоцелевого и военного назначения. Этот грузовик послужил также основой перспективной трехосной гаммы «Урал-4322» нового армейского семейства «Суша», принятой на вооружение и выпущенной ограниченной серией.

Новое семейство армейских полноприводных автомобилей «Суша» формировалось с апреля 1977 года на базе модернизированных трехосных капотных машин «Урал» с дополнением этой гаммы четырехосными бескапотными грузовиками. Первоначально новую гамму планировалось оснащать перспективной гаммой из трех унифицированных V-образных дизельных двигателей КамАЗ, но в реальности Камский автозавод смог наладить массовый выпуск только одного типа двигателя V8, который монтировали на все собственные автомобили и на армейские «Урал-4320».

В 1978 году Уральский автозавод собрал свой первый трехосный грузовик 4322семейства «Суша», созданный на базе серийного автомобиля 4320 для последующей его замены. Длиннобазный вариант 4322Бс полезной нагрузкой 5,5 – 6,0 т и колесной базой 3800+1400 был выполнен на удлиненном на 275 мм шасси 4320. Внешне автомобили отличались новыми кабиной, оперением и вертикальной сварной решеткой радиатора. Они снабжались стандартным 210-сильным дизелем КамАЗ-740 жидкостного охлаждения, двухдисковым сцеплением, 5-ступенчатой коробкой передач, системой регулировки внутреннего давления в шинах прежнего размера, 24-вольтовым электрооборудованием и двумя топливными баками общей вместимостью 259 л. Как и базовые исполнения, эти машины также могли буксировать по разным покрытиям прицепы массой от 7,0 до 11,5 т. Вместе с тем в системе управления коробкой передач появился пневматический усилитель, тяговое усилие лебедки составило 6 – 8 тс, а герметизация основных агрегатов и кабины позволила повысить глубину преодолеваемого брода до 1,75 м. Увеличение колесной базы модели 4322Б привело к установке новой цельнометаллической грузовой платформы длиной 4664 мм с тентом, вмещавшей до 33 военнослужащих. При этом увеличение габаритной длины грузовиков до 8050 мм практически не сказалось на всех параметрах проходимости. Снаряженная масса автомобилей 4322 достигала 9050 кг, полная – 14 850 кг, максимальная скорость – 85 км/ч, запас хода – 840 км. В том же 1978 году были построены опытный трехосный бескапотный грузовик 4322Ас кабиной от КамАЗа и капотный седельный тягач 4422. В сентябре 1979 года новые машины поступили на полигон 21 НИИИ для испытаний, по результатам которых в 1980 году получили рекомендацию для принятия на вооружение.
