Тепловая машина ТМС-65 для дегазации и дезактивации техники и больших территорий. 1966 год.

Появление семейства «Урал-375» позволило создать целое семейство эвакуаторов легкого и среднего классов и многоцелевых полноприводных грузоподъемных средств высокой проходимости для инженерных войск и РВСН, которые применялись также во многих других видах Вооруженных Сил СССР и поступали на экспорт. Исключением в этом ряду считаются опытные машины с наборами навесного гидрофицированного оборудования « Периметр» для самоокапывания, смонтированными на доработанных бортовых грузовиках 375Д. С 1969 года этот комплект разрабатывался специалистами 21 НИИИ и Уральского автозавода. Три прототипа автомобилей, также носивших код «Периметр», были собраны в середине 1970-х годов. Их дополнительное оснащение включало острый поперечный нож-отвал, установленный сзади под кузовом и при опускании срезавший грунт на небольшую глубину. В процессе передвижения грунт поступал на опущенный на землю резиновый фартук, который грузовик буксировал на другое место. Испытания, проведенные под Москвой в 1977 – 1978 годах, выявили повышенные нагрузки на трансмиссию базового автомобиля и ее частые выходы из строя, что привело к закрытию этой темы.

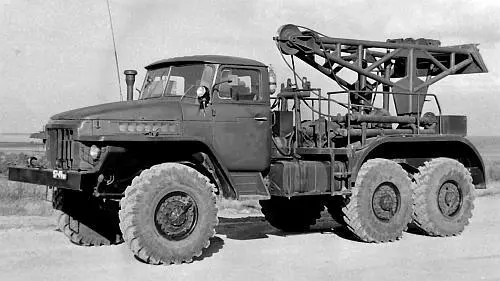

Эвакуационный транспортер ТК-5А, разработанный в 21 НИИИ на шасси «Урал-375Д». 1965 год.

Первые опытные легкие эвакуационные колесные транспортеры ТК-5Абыли разработаны в 21 НИИИ на шасси «Урал-375Д» без кузова и построены на 38 заводе в 1965 году. Они снабжались задней решетчатой подъемной фермой для буксировки поврежденных автомобилей в полупогруженном состоянии и механической лебедкой для подтягивания техники и разных грузов. Второй вариант ТК-5Вобразца 1968 года отличался более прочной подъемной стрелой из сварных лонжеронов. В 1973 году появился доработанный вариант ТК-6, испытания которого продолжались в течение двух лет. По их результатам в 1976 году был создан окончательный вариант эвакуатора ТК-6Ас бортовым кузовом и грузоподъемным устройством, испытывавшийся до 1980 года и послуживший основой будущих серийных эвакуационных машин.

В начале 1960-х годов по заказу Министерства обороны на разных заводах СССР было спроектировано и построено 22 опытных образца подъемно-транспортных средств военного назначения, в том числе девять специальных армейских автокранов. В отличие от гражданских машин, по военным требованиям они должны были иметь второй дублирующий тормоз в системах подъема стрелы и грузов, что повышало безопасность при работе с опасными и взрывчатыми грузами, под которыми подразумевалось в основном ракетное оружие и боеприпасы к нему. Это потребовало не только изменить конструкцию механической части кранов, но и доработать компоновку базовой машины и ее кинематическую цепь. Первыми и наиболее удачными стали войсковые автокраны серий 8Т210 и 9Т31 Ивановского завода, получившие наибольшее распространение в РВСН, инженерно-саперных и ремонтных подразделениях.

8Т210– компактный войсковой автомобильный кран оригинальной конструкции на шасси «Урал-375» и «Урал-375Д» с электроприводом рабочих органов и телескопической двухсекционной стрелой, состоявшей из основной Г-образной и выдвижной прямой решетчатой секции. С конца 1950-х годов разрабатывался Ивановским заводом автомобильных кранов, где был построен первый прототип 8Т200. После доработок вариант 8Т210 серийно выпускался в Иваново с 1962 года, и параллельно вплоть до середины 1980-х годов его изготовлял Львовский завод автопогрузчиков. Крановое оборудование с кабиной оператора монтировалось на полноповоротной платформе на шасси автомобиля с откидными аутригерами, а привод всех рабочих органов осуществлялся от электромоторов, получавших питание от электрогенератора с приводом от силового агрегата шасси или от внешней электросети трехфазного переменного тока напряжением 220 или 380 В. В комплект машины входили силовой кабель длиной 100 м, электроразъемы и трансформатор. В кабине крановщика стоял электрический обогреватель. В транспортном положении максимальный вылет стрелы составлял всего 3,5 м, и габаритные размеры автокрана не превышали параметры обычных бортовых машин, обеспечивая ему возможность передвижения не только по проселочным дорогам, но и по шоссе со скоростью базового автомобиля. Кран снабжался приборами безопасности, средствами связи, светомаскировки и световой сигнализации. Грузоподъемность при разных вылетах находилась в пределах 1,8 – 6,3 т. Запас хода по топливу – до 780 км, а в стационарном рабочем режиме расход достигал 40 л/ч. Полная масса автокрана – 13,6 т. Вариант 8Т210А базировался на удлиненном шасси 375Е, а поздние модификации монтировали на автомобили «Урал-4320».

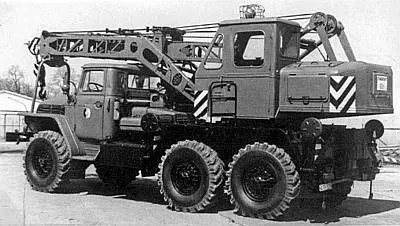

Войсковой автокран 8Т210 с двухсекционной стрелой и электроприводом рабочих органов. 1962 год.

9Т31– второе семейство войсковых автомобильных кранов на шасси серии 375 с полноповоротной платформой, откидными винтовыми опорами, прямой двухсекционной ферменной стрелой и механическим приводом рабочих органов от трансмиссии автомобиля, входивших в состав ракетно-артиллерийских комплексов и систем ПВО. Первые автокраны 9Т31на шасси «Урал-375» были построены и прошли заводские испытания в 1962 – 1963 годах, а государственные военные приемочные испытания – в апреле 1965 года. Их выпуск на шасси «Урал-375Д» начался в 1968 году. По сравнению с моделью 8Т210 они представляли собой более простую и дешевую конструкцию, унифицированную с серийными гражданскими автокранами. В их комплект входили новые средства обеспечения безопасности, переговорное устройство на трех абонентов и оснащение для устойчивой работы при температурах от +40 до – 40 °С. Длина стрелы в транспортном и рабочем положениях составляла 5,1 и 8,0 м соответственно, грузоподъемность при разном вылете – от 1,8 до 7,0 т. На модели 9Т31Мдля перегрузки ракет гусеничного комплекса «Бук» она была повышена до 8,5 т. Выпускавшийся в 1980-е годы вариант 9Т31М1отличался установкой такелажа, применявшегося при перегрузке ракет 8К14 комплекса 9К72 «Эльбрус», а также отопителем в кабине оператора и отсутствием противовеса. Рабочая масса автокранов этой серии без такелажа находилась в границах 13,2 – 13,8 т.
