В передней части крыши корпуса над отделением управления находились овальные посадочные люки механика-водителя и его помощника, располагавшиеся вдоль корпуса и имевшие встроенные в крышки приборы наблюдения. По обе стороны от люков устанавливались два вентилятора. С конца 1943 года люки располагались поперек корпуса, была изменена конструкция крышек, сохранен один вентилятор, размещенный между люками.

Башня литая, цилиндрической формы с небольшой кормовой нишей. Лоб и борта защищались соответственно 75-мм и 50-мм броней, корма — 50-мм, крыша башни — 25-мм. В передней части башни крепилась маск-установка (толщина брони — 90 мм). На крыше башни имелись посадочный люк, вентиляционный люк боевого отделения, закрытый броневым колпаком, два лючка приборов наблюдения и антенный ввод. Посадочный люк закрывался двустворчатой крышкой, закрепленной на петлях во вращающейся турели зенитного пулемета. С декабря 1943 года на крыше башни появился овальный люк заряжающего.

Башня приводилась во вращение гидроэлектрическим поворотным механизмом или вручную. С помощью гидроэлектрического механизма башню можно было повернуть на 360° за время от 16 до 840 с в зависимости от угла поворота рукоятки управления. Механизм имел дополнительный привод к командиру танка, при включении которого отключался привод наводчика.

С мая 1944 года на танк устанавливалась новая литая башня увеличенного размера, но с тем же диаметром башенного погона в свету. Вооружение монтировалось в новой маск-установке (толщина брони — 100 мм). На крыше башни имелись командирская башенка с шестью стеклоблоками триплекс и перископическим прибором наблюдения, овальный люк заряжающего, лючок прибора наблюдения, кронштейн зенитного пулемета и антенный ввод. В левом борту башни находился лючок для стрельбы из личного оружия, на корме монтировался вентилятор боевого отделения.

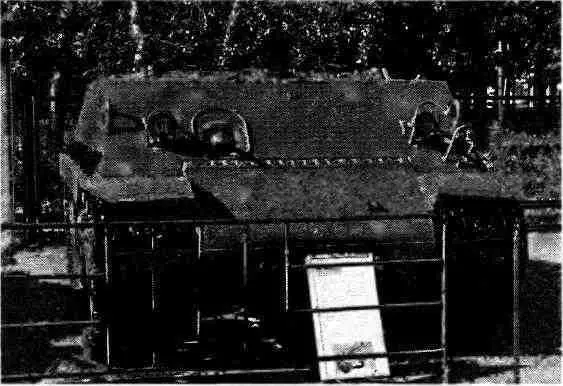

«Шерман»-тягач с железнодорожной станции Морозовская на Северном Кавказе экспонируется ныне в Центральном музее Великой Отечественной войны в Москве. На лобовой броне корпуса хорошо видны следы приварки узлов крепления кран-стрелы.

На М4А2 устанавливалась 75-мм пушка МЗ с длиной ствола 37,5 калибра. С 1944 года на танк M4A2(76)W устанавливалась 76-мм пушка М1А1, а затем М1А1С или М1А2 с длиной ствола 52 калибра. Все пушки имели вертикальные клиновые затворы и полуавтоматику копирного типа. Вертикальная наводка — от -10° до +25°. Пушки были стабилизированы в вертикальной плоскости наведения.

В танке устанавливались два 7,62-мм пулемета Browning М1919А4, один спаренный с пушкой, другой — курсовой, и 50,8-мм дымовой гранатомет МЗ. На крыше башни был смонтирован зенитный крупнокалиберный 12,7-мм пулемёт Browning M2HB.

Боекомплект танка М4А2 состоял из 97 артвыстрелов, 300 12,7-мм и 4750 7,62-мм патронов, 12 дымовых гранат; танка M4A2(76)W — 71 артвыстрел, 600 12,7-мм и 6250 7,62-мм патронов, 14 дымовых гранат.

На танке М4А2 устанавливалась силовая установка GMC 6046 модели 71, состоявшая из двух 6-цилиндровых двухтактных бескомпрессорных рядных дизелей, расположенных параллельно и соединенных в один агрегат мощностью 375 л.с. при 2100 об/мин. Пуск двигателей осуществлялся электростартерами. Для облегчения зимнего пуска использовались две факельные форсунки с запальными свечами на каждый двигатель.

Трансмиссия состояла из двух однодисковых главных фрикционов сухого трения (по одному на двигатель), поперечной соединительной передачи, карданного вала, коробки передач, механизма поворота и бортовых передач. Коробка передач — механическая, пятискоростная (5+1), с синхронизаторами на всех передачах, кроме 1-й и заднего хода. Механизм поворота — двойной дифференциал типа «Клетрак».

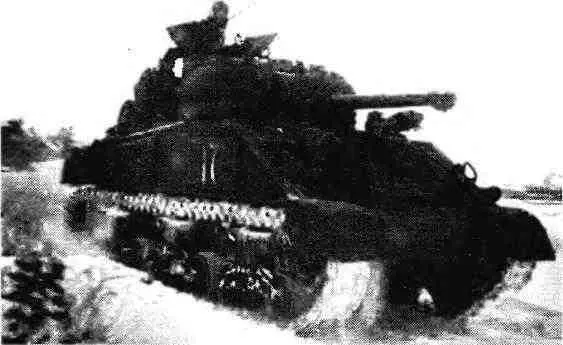

Танк М4А2 старшего лейтенанта Н. Сумарокова. 3-й Украинский фронт, 1944 год.

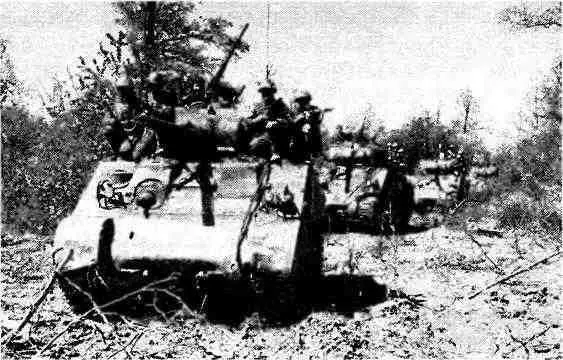

Колонна танков М4А2 с десантом на броне. 1943 год. Несмотря на плавный ход, удержаться на «Шермане» было делом трудным, поскольку на танке полностью отсутствовали какие-либо поручни или скобы. В американской армии мотопехоту перевозили на бронетранспортёрах и автомобилях.

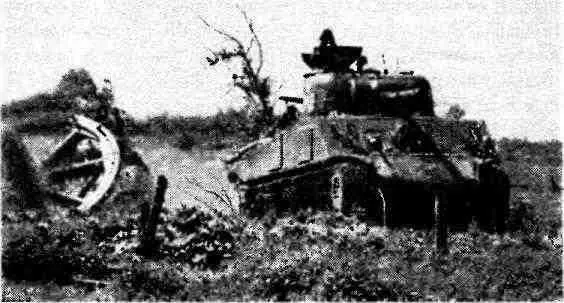

Танки М4А2 на марше к линии фронта. 1944 год.

Ходовая часть танков М4А2 и M4A2(76)W применительно к одному борту состояла из шести одинарных обрезиненных опорных катков, сблокированных попарно в три балансирные тележки, подвешенные на двух вертикальных буферных пружинах каждая; трех поддерживающих катков, направляющего колеса, ведущего колеса переднего расположения со съемными зубчатыми венцами (зацепление цевочное). В каждой гусенице 79 двухгребневых траков шириной 420,6 мм, шаг трака 152 мм. Траки металлические или резинометаллические с сайлент-блоком.

Ходовая часть танка M4A2(76)W HVSS применительно к одному борту состояла из шести сдвоенных обрезиненных опорных катков, сблокированных попарно в три балансир-ные тележки, подвешенные на двух горизонтальных буферных пружинах каждая; трех одинарных и двух сдвоенных поддерживающих катков, обрезиненного направляющего колеса, ведущего колеса переднего расположения со съемными зубчатыми венцами (зацепление цевочное). В каждой гусенице 79 одногребневых траков шириной 584,2 мм, шаг трака 152 мм. Траки металлические или резинометаллические с сайлент-блоком. В каждой тележке подвески устанавливался гидравлический амортизатор.

Танков М4А2 всех вариантов было выпущено 10 968 штук, из них 8053 — с 75-мм пушкой. Поскольку американская армия получала только танки с бензиновыми двигателями, то М4А2 использовались в США как учебные и поставлялись по ленд-лизу в другие страны, преимущественно в Англию (7418 штук). Некоторое количество М4А2 использовались корпусом морской пехоты США в боях на Тихом океане. Главными производителями были компании «Фишер тэнк арсенал» и «Пульман-Стандард»; в конце 1942 года к ним присоединились «Америкен локомоутив», «Федерал Мэшин энд велдер» и «Болдвин». Выпуск М4А2 с 75-мм пушками был завершен в мае 1944 года. Затем компания «Фишер тэнк арсенал» — главный производитель дизельных «шерманов» — перешла на производство М4А2 (76)W и до мая 1945 года выпустила 2894 танка, 21 машину произвела компания «Прессед стил кар». Общее производство М4А2 с 76-мм пушкой составило 2915 штук.

В Советский Союз, по американским данным, по ленд-лизу было поставлено 1990 танков с 75-мм пушкой и 2073 с 76-мм. В мае 1945 года Красная армия получила и некоторое количество танков с горизонтальной подвеской.
