Николай Качалов - Стекло

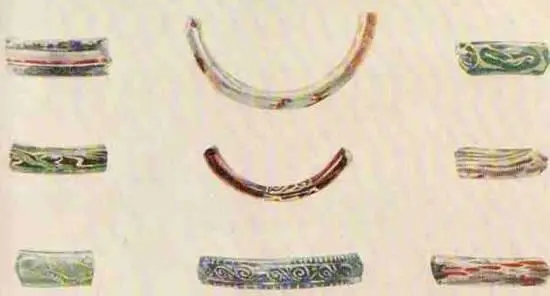

Рис. 154. Обломки браслетов, украшенных различными способами. Из беловежских раскопок. X–XI вв.

Браслеты беловежского типа находят и при раскопках Тьмутаракани.

Производство браслетов могло быть организовало несколько иначе, чем это принято при изготовлении других стеклянных изделий. Обычно формование стеклянной вещи производится в том же месте, где и варка стекла, т. е. в непосредственной близости от стекловаренной печи, что вполне целесообразно, так как при этом используется тепло расплавленной стекломассы. Ее не приходится второй раз разогревать, чтобы привести в размягченное состояние, которое необходимо для формования.

Но бывают случаи, когда выгодно отойти от этого правила. Так, вероятно было при массовом изготовлении браслетов простейшего типа. Производство стеклянных палочек разных цветов и рисунков, несомненно, могло быть поставлено только в квалифицированных мастерских, где были надлежащие горновые устройства и опытные мастера, хорошо знавшие сложное дело варки и выработки изделий из стекол разных составов и цветов. Эти палочки как полуфабрикат поступали в руки менее искусных мастеров, незнакомых с делом варки стекла, но располагавших примитивными очагами, в которых можно было разогревать палочки до размягчения, скручивать их и сгибать в кольца. Эти мастера «второй руки» вероятно и заканчивали работу над браслетами и другими мелкими украшениями женского туалета. Именно так, нам кажется, изготовлялась главная масса браслетов простого дешевого типа. Только так можно было организовать выпуск этих изделий в столь огромных количествах и только этим можно было объяснить нередко наблюдающиеся совпадения составов стекол, находимых в различных районах славянских земель.

Само собой разумеется, что более ценные браслеты, отличавшиеся сложностью формования и художественной отделки, которые не являлись ходовым товаром, могли изготовляться лишь в относительно крупных мастерских, где техника варки и обработка стекла стояли на предельно высоком по тому времени уровне.

Проделанные за последнее время анализы показывают, что по составу стекла браслеты Киева и Белой Вежи довольно близки между собой. И там и здесь мы имеем бессвинцовое известково-щелочное стекло. От современных составов такого типа браслетное стекло отличалось пониженным содержанием кремнезема за счет увеличения содержания щелочей и глинозема. Особенно в этом отношении выделяются два анализа беловежских образцов — с содержанием щелочей до 22-23% и глинозема до 10-13%.

Несмотря на избыток щелочей, стекла эти показали высокую химическую устойчивость: поверхность изготовленных из них браслетов не имеет того вида, который свойствен стеклянным изделиям, пролежавшим много лет в земле. Она не покрыта тонкой иризирующей пленкой, образующейся в результате разрушения поверхности под воздействием атмосферных агентов, а представляется совершенно гладкой и блестящей, сохранившей фактуру так называемой огневой полировки. Браслеты эти, несмотря на свою тысячелетнюю давность, имеют вид только что изготовленных.

Высокая химическая стойкость этих составов объясняется, по-видимому, большим количеством глинозема, в три-четыре раза превосходящим обычную норму, а также отчасти и повышенным содержанием окиси магния (до 7% вместо обычных 2-3%).

Использование стекол подобного типа может представлять интерес и в настоящее время, особенно, когда приходится базироваться на месторождения глиноземистых песков.

Интересно отметить следующее: судя по химическим анализам, некоторые стекла, употреблявшиеся для изготовления браслетов, содержали большое количество окиси натрия, что свидетельствовало о варке стекла не на поташе, как обычно, а на соде. Известно, что старинный способ получения соды состоял в обработке золы растений, произрастающих на солончаковых почвах.

Таких участков в средней черноземной полосе нашей страны и на побережье Черного моря было много, и они, естественно, могли служить источником добычи соды для стекловаров домонгольской Руси.

Стекольщики всегда питали пристрастие к прославленным источникам сырья и привыкли возить нужные им материалы издалека. Мы уже рассказывали, как венецианцы ездили на финикийское побережье к реке Белус за песком, столь излюбленным стекловарами эллинистической эпохи.

Приведенный выше состав, типичный для стекол, из которых изготовлялись древнерусские браслеты, не является, однако, единственным. Пользовались и рецептами несколько другого рода. Например, М. А. Безбородов, ссылаясь на анализ одного из браслетов, найденных при раскопках в районе г. Гродно, показал, что это стекло приближается по своему типу к хрусталю и содержит около 22% окиси свинца при нормальном содержании щелочей до 16%.

В качестве красителей браслетного стекла применялись те же металлические окислы, которые использовались при выплавке смальт, т. е. для голубых и зеленых цветов — окислы меди и железа, желтый цвет получался введением в шихту серы и угля, фиолетовый — марганца, синий — кобальта. Желтый цвет достигался иногда сурьмянокислым свинцом и коллоидным серебром. Особо сложным приемом, технически нелегко осуществляемым, являлась окраска стекла в красные тона закисью меди.

Третий вид стеклянных изделий, попадающихся в больших количествах при археологических раскопках городищ и могильников Х–XIII вв., — это бусы. Они настолько распространены в этих слоях, что иногда вымываются дождями и их можно найти в осыпающихся берегах больших рек. Так, например, одному древнему летописцу, когда он был в 1114 г. в Ладоге, местные жители рассказывали: «Яко сде есть, егда будеть туча велика, а находять дети паши глазкы стеклянные и малыи и великыи, провертаны, а другые подле Волхова беруть, еже выполаскываеть вода».

Находимые на территории домонгольской Руси стеклянные бусы чрезвычайно разнообразны по величине, форме, расцветке и художественной обработке. Пожалуй, единственным общим признаком является лишь наличие отверстия для нанизывания на нитку (рис. 155).

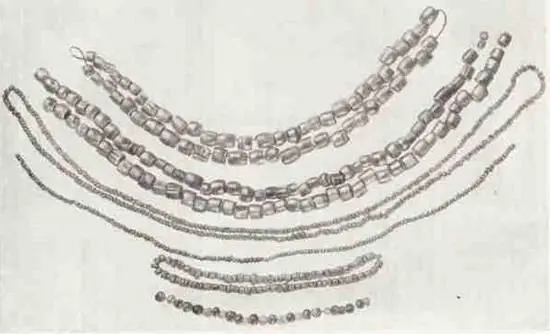

Рис. 155. Новгородские золоченые и серебрёные бусы, а также мелкие бусы и бисер из Белой Вежи. X–XI вв.

Рассказывая в предыдущих главах нашей книги о первых шагах стеклоделия и о дальнейшем его развитии, мы неоднократно останавливались на бусах как на изделиях, простейших по технике исполнения и вместе с тем отвечающих какому-то минимуму эстетических требований, предъявляемых к украшениям женского одеяния.
