Танк Т-38 первой серии, 1935 г.

Серийный Т-38 несколько отличался от прототипа – в нем была добавлена дополнительная пара поддерживающих катков в ходовую часть, незначительно изменилась конструкция корпуса. В 1936 г. на танки Т-38 поступали сварные башни Ижорского завода, изготовленные в 1935 г. для танка Т-37А, но главным производителем башен для Т-38 уже стал Подольский завод.

В конце 1936 г. в производство был принят танк Т-38 с «тележками нового образца», которые отличались более простой конструкцией. В них отсутствовал поршень внутри горизонтальной пружины, а чтобы направляющий стержень не вышел из трубки при возможном случае разгрузки катков, к кронштейнам тележки крепился стальной трос, ограничивающий ход катков тележки. Танк с новыми тележками прошел 1300 километров по дорогам и пересеченной местности, причем новые тележки показали себя хорошо.

В отчете по указанным испытаниям было сказано следующее: « Танк Т-38 пригоден для решения самостоятельных тактических задач. Однако для повышения динамики необходимо поставить двигатель М-1. Кроме того, необходимо устранить недостатки: гусеница спадает при движении по пересеченной местности, недостаточна амортизация подвески, рабочие места экипажа неудовлетворительны, водитель имеет недостаточный обзор влево, повысить плавучесть танка».

Но ничего по исправлению обнаруженных недостатков сделано тогда не было.

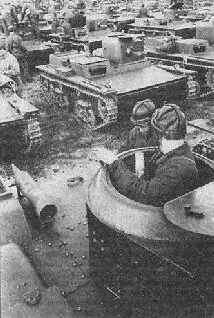

Танки Т-38 в армии, 1936 г.

Устройство Т-38

Компоновочно новый танк в целом повторял Т-37А, но механик-водитель был сдвинут к правому борту, а башня – к левому. По сравнению с Т-37А он имел значительно более широкий корпус без надгусеничных поплавков.

Вооружение танка осталось прежним – 7,62-мм пулемет ДТ в шаровой установке в лобовом листе башни танка. Конструкция башни была полностью аналогичной башне Т-37А.

Танк Т-38 сохранил двигатель и трансмиссию (от автомобиля ГАЗ-АА), что нес Т-37А, которые устанавливались по оси танка между сиденьями командира и механика-водителя.

Ходовая часть была во многом подобна таковой у Т-37А, от которого, как уже говорилось, были позаимствованы конструкция тележек подвески, опорные катки и гусеничные цепи. В танках второй серии была изменена конструкция ведущего колеса, а направляющее колесо стало в основном идентичным опорному катку.

На плаву Т-38 двигался при помощи трехлопастного винта, а для изменения направления использовался плоский руль. Привод к винту при помощи карданного вала осуществлялся от редуктора отбора мощности на КПП.

Электрооборудование Т-38 было выполнено по одно-проводной схеме с бортовым напряжением 6 В. В качестве источников электроэнергии использовались аккумулятор З-СТП-85 и генератор ГБФ-4105.

«Танк Молотова»

Весной 1936 г. по требованиям Комитета обороны ГАЗ им. Молотова должен был освоить выпуск плавающих танков Т-38. Однако завод имел уже отрицательный опыт производства Т-37А, когда в течение 1935 г. он не смог сдать Заказчику серию всего в 50 машин.

Но образованная в КБ завода «конструкторская группа танков» вышла в начале 1932 г. на дирекцию завода с предложением о разработке собственного плавающего танка, в котором были бы «устранены все недостатки московской машины». Руководство завода поддержало инициативу «снизу», так как изготовление «своего» танка давало ГАЗу некоторые преимущества. Таким образом, весной 1936 г. ГАЗ направил УММ письмо, в котором последнее извещалось, что завод ведет проектные работы по созданию нового танка, причем «проэктируемая машина будет иметь лучшие боевые и технические характеристики по сравнению с танком Т-38».

Разработка танка, получившего индекс «ТМ» (Танк Молотова), началась еще в январе – феврале 1936 г. под руководством главного инженера завода В. Данилова, а летом были собраны два «эталонных» танка. Первая машина была отправлена на НИБТполигон (Кубинка), а вторая – осталась на заводе для отработки конструкторской и производственной документации, так как завод был уверен в принятии танка на вооружение.

Танк ТМ, 1934 г.

Танк ТМ, вид спереди, 1936 г.

Корпус танка ТМ изготавливался при помощи сварки из брони высокой твердости толщиной 4-9 мм.

Сверху на корпусе ставилась клепаная подбашенная коробка, немного смещенная к левому борту. На коробке монтировалась коническая башня, в переднем листе которой стоял в шаровой установке 7,62-мм пулемет ДТ. Рабочее место командира танка находилось в башне.

Рабочее место механика-водителя располагалось правее башни. Для посадки-высадки из танка механик-водитель имел люк со смотровой щелью.

Силовая установка танка состояла из двух параллельно спаренных двигателей ГАЗ-М1, установленных на двух поперечных балках по бортам танка. Трансмиссия танка состояла из автомобильной КПП ГАЗ-АА, двух главных фрикционов и тормозов. Привод от двигателей на передние ведущие колеса осуществлялся посредством удлиненных карданных валов автомобиля ГАЗ-ААА. Управление танка велось посредством специального рулевого колеса, или штурвала.

Генератор и стартер были лишь у правого двигателя. Левый двигатель запускался посредством педали через коробку отбора мощности от КПП. Система охлаждения двигателями была общей. Для обоих двигателей

Ходовая часть ТМ состояла из шести опорных тележек, двух направляющих и двух ведущих колес, которые были полностью заимствованы от танка Т-37А. Гусеничная цепь также заимствовалась от танка Т-37А.

Для движения на плаву ТМ был оснащен трехлопастным винтом, привод на который осуществлялся через блокировочный пост. Для управления при движении на воде танк был оборудован рулем, расположенным позади винта.

Испытания танка на НИБТполигоне в сентябре – октябре 1936 г. показали, что установка двух двигателей оказалась оправданной, и потому при массе танка 4,5 тонны, он был весьма подвижным, его максимальная скорость на дороге составила 50 км/ч, танк легко двигался по проселку, но при поворотах терял гусеничные цепи.

Отмечалось, что управление танка было легким, но обслуживание трудным из-за необходимости четкой регулировки главных фрикционов и тормозов, с тем чтобы они включались и выключались одновременно. В противном случае при трогании и торможении машина «юлила». Несмотря на высокие динамические показатели танка, проходимость и большой запас хода, впечатление о танке портило то, что при останове или выходе из строя одного из двигателей танк терял подвижность.
