Жан-Филипп Лауэр - Загадки египетских пирамид

Необходимо отметить, что Геродот, по-видимому, говорит здесь лишь об облицовке, допуская, что применению машин предшествовало сооружение массива пирамиды со всеми ее уступами каким-либо иным способом; скорее всего это была система земляных насыпей. Однако вполне возможно, что Геродот, не будучи архитектором, неправильно истолковал полученные объяснения, ибо, если такие машины действительно существовали, непонятно, почему ими не пользовались для возведения всего сооружения.

Несмотря на то что это предположение Геродота, равно как и некоторые другие его высказывания, достаточно спорно, некоторые авторы все же занялись исследованием подъемных приспособлений. Так, Шуази 254 254 A. Choisy, L'art de bátir chez les Egyptiens , Paris, pp. 80–86, 100–101. полагал, что это приспособление, названное Легреном «качающийся подъемник» 255 255 Пояснение принципа действия такого приспособления приведено в популярных изданиях, например: J. Moreux, Histoire de I'architécture , Paris (Collection «Que sais-je?»), pp. 11, 13. , представляло собой небольшую волокушу с полукруглыми полозьями, уменьшенные модели которой найдены во многих гробницах Нового царства. Однако до, что эти модели обнаружены лишь в гробницах Нового, а не Древнего или Среднего царства, вызывает сомнение в правильности приведенной гипотезы. Кроме того, поскольку имеются лишь уменьшенные копии этого приспособления, нам трудно представить себе истинные размеры последнего и решить, были ли его составные части достаточно прочны, чтобы выдержать тяжесть больших плит и поднять их на пирамиду. Вопрос, следовательно, остается открытым. С. Кларк и Р. Энгельбах 256 256 S. Clarke and R. Engelbach, Ancient Egyptian masonry , pp.94, 101–103. категорически утверждают, что «качающийся подъемник» служил для точной подгонки швов плит облицовки, зачастую выполненных с чрезвычайной тщательностью, которая, по их мнению, производилась на строительной площадке до установки плит на место.

Однако и эта гипотеза, несмотря на ее оригинальность, на наш взгляд, обоснована не более, чем гипотеза Легрена и Шуази. Но все же, если и можно сомневаться в применении подъемного приспособления непосредственно при сооружении пирамиды, его значение на строительной площадке несомненно было больше, чем то, которое ему приписывают Кларк и Энгельбах. Для подгонки стыковых швов хватило бы комплекта катков и деревянных клиньев, загоняемых под плиты. Предположение, что «качающиеся подъемники» служили опалубкой для возведения сводов, опроверг Шуази, напомнив, что египтяне с давних пор разрешили эту проблему, выкладывая своды без опалубки.

Немецкий инженер Л. Кроон 257 257 L. Kroon, Lastentransport beim Bau der Pyramiden , Hannover, 1925. , также основываясь на высказываниях Геродота, вновь затрагивает вопрос о транспортировке блоков и их подъеме на пирамиду. Путем длинных расчетов он доказывает невозможность использования земляных насыпей, так как сооружение их, по его мнению, потребовало бы почти столько же труда, как и строительство самой пирамиды и все равно они не дали бы возможности достроить последние метры вершины пирамиды. Кроон приходит к заключению о неизбежности применения подъемных механизмов. «Качающийся подъемник» Шуази он отвергает, поскольку одновременное применение даже 3500 таких приспособлений не обеспечило бы окончания сооружения Великой пирамиды к сроку.

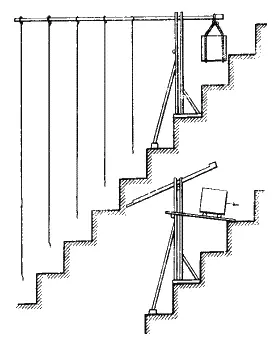

Кроон выдвигает вариант египетского журавля — шадуфа, того самого, известного с древних времен шадуфа, которым феллах и по сей день черпает воду из своего колодца (рис. 33). Это приспособление состояло, по его мнению, из балки, качающейся в вертикальной плоскости вокруг горизонтальной оси, находящейся вне центра тяжести балки, которая на специальных опорах устанавливалась на нужном уровне. После того как камень подвешивали к короткому плечу балки, рабочие, натягивая канаты, укрепленные на противоположном плече балки, поднимали его до следующего ряда кладки (рис. 34), где перемещение блоков осуществлялось при помощи ваг, клиньев и рычагов. Поскольку операция могла повторяться от одного ряда кладки к другому, не было необходимости в сооружении земляных насыпей.

Рис. 33. Древнеегипетское изображение шадуфа

Поскольку эта гипотеза получила широкое распространение в некоторых популярных изданиях, преподносящих ее как вполне обоснованную 258 258 См., например, J. Capart, Memphis, à I'ombre des Pyramides. , мы считаем необходимым привести наши возражения. Кроон, несмотря на весьма тщательные расчеты, не исчерпал все варианты возможного применения этих насыпей как в отношении их расположения, так и в отношении их постепенного наращивания. Он рассматривает лишь частные случаи, подтверждающие его теорию, но малопригодные в реальных условиях сооружения пирамид.

Действительно, следовало учесть, что в сооружениях типа пирамиды количество используемого строительного материала сильно сокращается от ряда к ряду по мере увеличения ее высоты. Это сокращение следует закону геометрической прогрессии, согласно которому в пирамиде с квадратным основанием ряд кладки, длина которого равна половине длины нижележащего ряда, покрывает поверхность в четыре раза меньшую, чем нижележащий ряд . Таким образом, на половине высоты пирамиды количестно блоков, необходимых для одного ряда клад-юг, составит 1/ 4количества, потребного для кладки основания пирамиды; на 3/ 4высоты потребуется уже 1/ 16и на 7/ 8высоты только 1/ 64. Если, например, для ряда кладки основания требовалось 64 000 блоков, то для ряда, находящегося на 7/ 8ее высоты, нужно лишь около 1000 блоков той же величины.

Рис. 34

Что же касается числа рабочих, необходимых одновременно для кладки каждого ряда, то здесь решение несколько иное, так как оно зависит не только от величины площади, отведенной каждому рабочему, как это бывает, например, при рытье канала. Даже при сооружении основания Великой пирамиды, занимающего площадь более 5 га , не представлялось возможным разместить рабочих равномерно. Работы велись, вне сомнения, сразу во многих местах, но вокруг них должны были оставаться свободные участки для укладки и подгонки камней, доставки материалов, передвижения рабочих и, возможно, ослов. Хотя уменьшение числа рабочих, занятых в одно и то же время на каждом последующем ряде кладки, по мере роста сооружения и не следует точно закону геометрической прогрессии, оно все же будет значительно выше, чем по закону простой арифметической прогрессии.

Во всяком случае несомненно, что потребность в рабочих, материале и запасах продовольствия убывала по мере роста пирамиды. Вот почему в предложенных Крооном направленных перпендикулярно к одной из сторон пирамиды больших насыпях ширина проезжей части должна была убывать, по мере того как увеличивалась высота пирамиды. Но он этого совершенно не учитывает и принимает постоянную ширину полотна этих насыпей в 8 м . Это, вероятно, слишком много для вершины пирамиды, но совершенно недостаточно для кладки рядов ее основания. Чтобы доказать свое явно нелогичное решение, он вынужден прибегнуть к сложному объяснению: для обеспечения подъема волокуш на новый ряд кладки, по его мнению, не только наращивали высоту и увеличивали длину насыпи, но и покрывали еще каждый раз ее откосы новыми слоями кирпича (рис. 35).
