Сергей Виноградов - Последние исполины Российского Императорского флота краткое содержание
В монографии дано всестороннее освещение вопроса о подготовке России, начиная с 1913 г., к строительству крупных серий самых мощных в мире сверхдредноутов с 16" артиллерией. На обширном, преимущественно архивном, материале, впервые вводимом в научный оборот, рассматриваются проблемы внешней политики, состояние экономики и финансов, развитие национального типа линкора-дредноута в России накануне первой мировой войны, а также предпосылки перехода к новому поколению 16" линейных судов. Описанию технических аспектов планировавшихся сверхдредноутов предпосланы главы, показывающие процесс разработки концепции, проектирования и проведения опытно-конструкторских работ по образцам их вооружения и защиты.
Заключает работу глава, в которой анализируется уровень инженерного предвидения отечественных военно-морских специалистов в отношении конструкции русского 16" линкора путем детального сопоставления основных ее составляющих с соответствующими элементами проектов линейных судов с 16" артиллерией, разрабатывавшихся в США, Японии и Англии в 1916–1921 гг. Помимо этого, значительный объем реконструкции, математических моделей боевого применения проектов русских сверхдредноутов против их зарубежных современников, а также персоналии основных отечественных специалистов, занятых в работах по 16" линкорам, приводится в четырех разделах приложения.
Последние исполины Российского Императорского флота - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
1. Для толщин элементов бронирования: барбеты — выше/ниже броневой палубы, башни — лоб/борта/тыл/крыша, рубка — борта/крыша, дымоходы — выше/ниже броневой палубы, противоторпедная переборка — число и толщины слоев.
2. Качество броневого материала плит барбетов, башен и боевых рубок не указывается, поскольку во всех случаях они выполнялись из поверхностно-упрочненной (КЦ) стали.
3. Высота поясного бронирования «Мериленда» и «Нельсона» составляла на одно межпалубное расстояние меньше, нежели у русских проектов; у «Нагато» броневой пояс набирался из плит разной толщины — в районе ватерлинии 300 мм (кубрик — нижняя палуба) и 230 мм (между нижней и средней палубами).
4. «Нельсон», в соответствии с общей идеей компоновки, имел дифференцированную защиту жизненных частей — погреба боезапаса 16" артиллерии защищались 356мм поясной и 160мм палубной броней, на участках машинно-котельных отделений ее толщина понижалась до соответственно 330 и 93 мм.
Источники по табл. прил.1.1.:
1. Проект "линкора 1915 г." (1914 г.): РГАВМФ, ф.876, оп.178, дд.172–179.
2. Переработанный проект "линкора 1915 г.": расчеты автора по: А.А. Гордон. Проектирование военных кораблей. Справочник по судостроению. Т.9. 4.1. -М.-Л.: Военмориздат, 1939.
3. Переработанный проект линейного крейсера "Бородино" (1922 г.): РГАВМФ, ф. р-26, оп.1, д.29, лл.1-26.
4. Проект линкора «Мериленд» (1916 г.): N. Friedman. U.S. Battleships — An Illustrated Design History. - Annapolis: Naval Institute Press, 1985.
5. Проект линкора «Нагато» (1916 г.): M. Skwiot. Nagato. -A.J. Press. 1996.
6. Проект линкора «Нельсон» (1922 г.): A. Raven, J. Roberts. British Battleships of World War Two. - Annapolis: Naval Institute Press, 1976.
Табл. прил.1.2. Изменение состава нагрузки модифицированного проекта «линкора 1915 г.»
| Первоначальный проект | Модифицированный проект | ||||
|---|---|---|---|---|---|
| вес, т | % | вес, т | % | Δ, % | |
| 1. Корпус с устройствами | 11000 | 30,9 | 10990 | 30,9 | 0 |
| 2. Вооружение | 8770 | 24,6 | 6940 | 19,4 | — 21 |
| 3. Бронирование | 11660 | 32.8 | 13300 | 37,4 | +14 |
| 4. Машинно-котельная установка | 2870 | 8,1 | 2870 | 8,1 | 0 |
| 5. Запас топлива | 1300 | 3,6 | 1500 | 4,2 | +15 |
| Итого: | 35600 | 100,0 | 35600 | 100,0 |
В том числе:
| Корпус с устройствами: 10990 т | |
|---|---|
| — 40 т | подкрепления под 130мм орудия |
| — 80 т | сетевое заграждение |
| — 50 т | система активного успокоения качки |
| +160 т | форштевень |
| — 10 |
| Вооружение: 6940 т | |
|---|---|
| — 200 т | торпедные аппараты |
| — 683 т | 130мм артиллерия |
| — 7760 т | три четьфехорудийные 16"/45 установки |
| + 680 т | 6" артиллерия |
| + 6133 т три трехорудийные 16"/45 установки | |
| — 1830 т |
| Бронирование: 13300 т | |
|---|---|
| — 30 т | срезы на средней палубе |
| — 60 т | разделительные переборки между 130мм орудиями на средней палубе |
| — 150 | т вес от замены барбетов четырехорудийных 16" установок на трехорудийные |
| + 745 т | дополнительное бронирование средней палубы |
| + 935 т | броневая противоторпедная переборка |
| + 200 т | вес возвышенного барбета средней 16" установки |
| + 1640 т |

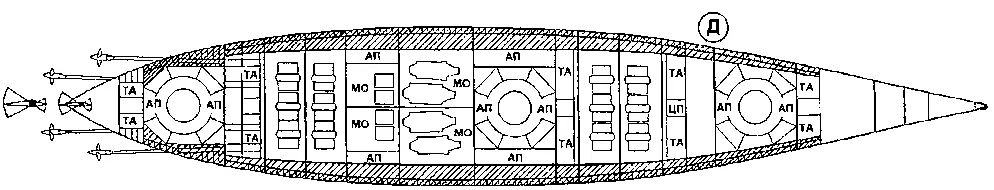

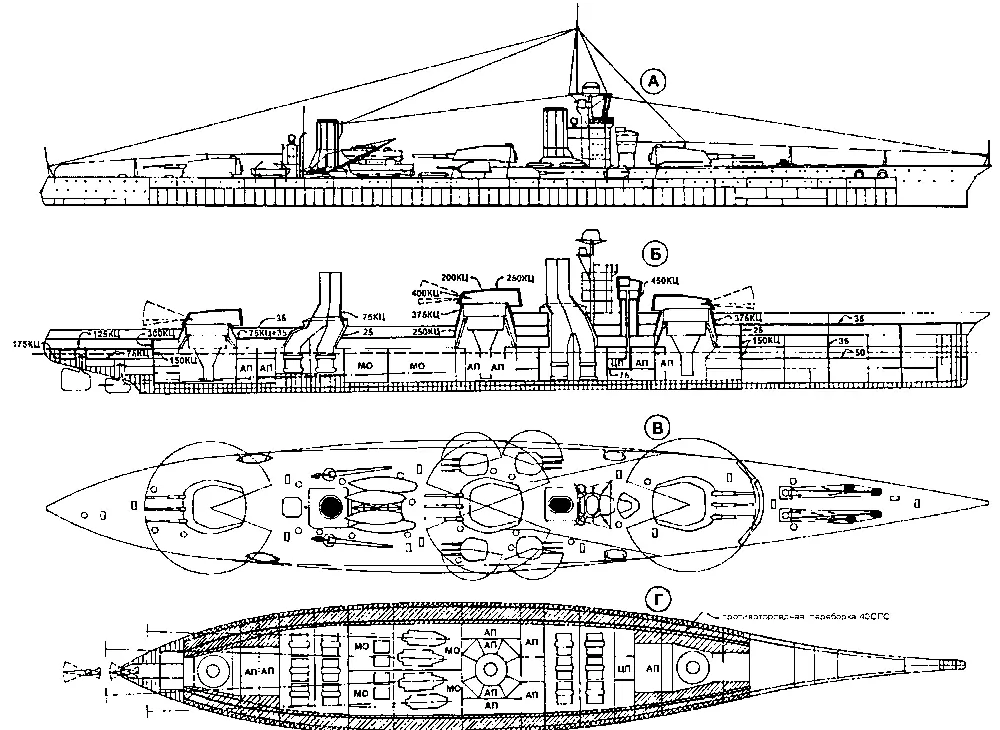

Боковой вид (А), продольный разрез (Б), верхний вид (Б) и план трюма (Г) варианта модернизации «линкора 1915 г.». Д — план трюма оригинального проекта (1914 г.). приведенный для сравнения компоновки внутренних отсеков. Заштрихованные участки — отсеки защиты корпуса от подводных взрывов, по величине которых представляется возможным судить о резервах совершенствования этой составляющей конструкции «линкора 1915 г.». Приведенные эскизы демонстрируют значительное изменение облика спроектированного в 1914 г. сверхдредноута, что свидетельствует о заложенном в его первоначальной конструкции значительном резерве модернизации. В целом ее характеристики, рассчитанные автором для проекта русского 16" линкора, не превосходят уровня, достигнутого зарубежными флотами в 20-30-е гг. при реконструкции их тяжелых военно-морских единиц эпохи первой мировой войны.
Возможный итоговый вариант проекта сверхдредноута с 16" артиллерией на корпусе «линкора 1915 г.» в свете пост-ютландских требований:
• четырехорудийная установка 16" орудий замена на трехорудийную,
• экономия в весе вследствие уменьшения состава главной артиллерии, отказа от торпедного вооружения, противоминных сетей и ряда непринципиальных элементов конструкции высвобождает около 2020 т водоизмещения,
• 24 130мм/55 орудия в казематах заменены 12 6750 орудиями в четырех трехорудийньгх башнях,
• за счет полученного резерва водоизмещения толщина средней (главной броневой) палубы доведена до 110мм, а суммарная горизонтальная защита — до 145 мм,
• конструктивная подводная защита усовершенствована введением трехкамерной системы с использованием «жидкого слоя» и трюмной 40мм броневой переборки, а также предусмотрено устройство развитой системы переборок и бортовых отсеков в районе концевых башен главного калибра,
• резервное котельное отделение включено в штатный состав котельной установки, повышающее ее паропроизводительность на 33 %,
• для увеличения соотношения «длина/ширина» носовая оконечность удлинена на 15 м, что повышает длину корпуса до 225 м, a L/B с 6,44 до 7,0,
• с целью снижения волнового сопротивления изменено очертание форштевня, нижняя часть которого оснащена бульбовой наделкой.

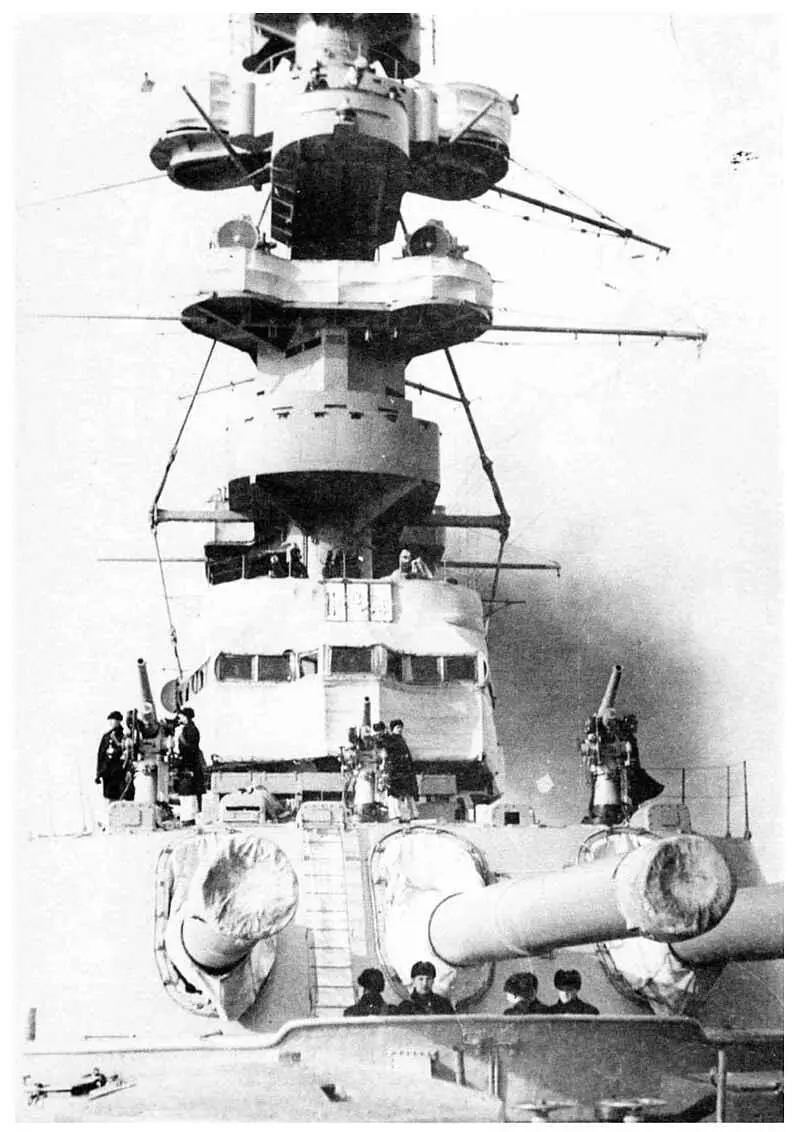

Фок-мачта линейного корабля «Марат» (до 1921 г. — «Петропавловск») после его модернизации в 1927–1928 гг. В ходе ее первоначальная мачта шестового типа была заменена мощной цилиндрической мачтой-колонной с командно-дальномерным постом на вершине, дальномерны-ми постами вспомогательной артиллерии правого и левого борта ярусом ниже, прожекторной площадкой, вахтенной сигнальной рубкой и верхней боевой рубкой. Новая конструкция отражала взгляды отечественных морских специалистов на проблему оснащения тяжелого артиллерийского корабля дополнительными средствами управления, контроля огня, наблюдения и связи по опыту минувшей войны. Так или почти так мог выглядеть комплекс носовых надстроек на линкорах с 16" артиллерией в случае их постройки и ввода в строй в середине 20-х гг.
Из собрания автора.
