Вне пределов цитадели (до носовой и за кормовой 16" башнями) толщина поясных плит существенно уменьшалась. В носу она составляла 100 мм и начиналась от самого форштевня, в корме поясные плиты имели 200мм толщину, но их протяженность по высоте уменьшалась на одно межпалубное расстояние (до 2950 мм). В корме эта защита не доходила до ахтерштевня, ограничиваясь поперечной броневой переборкой, прикрывающей румпельное отделение. Борт в средней части корпуса поверх главного пояса также защищался броней — между верхней и средней палубами он бронировался 75мм КЦ плитами, функционально выполняющими роль противофугасной защиты.

Горизонтальное бронирование, как и прежде, подразделялось на взводное и основное. Первый тип состоял из 35мм настилки по продольным бимсам и являлся в архитектурно-конструктивном отношении верхней палубой судна, второй — из двух слоев таких же плит по 35 мм, также по продольным бимсам, и служил средней палубой, перекрывающей корпус поверх главного пояса от борта до борта. Вдоль бортов, на участке шириной 4,5 м поверх бортового броневого коридора, толщина средней палубы снижалась до 50 мм (в один слой). Данные о толщине горизонтальной защиты корпуса вне пределов цитадели не приводятся, но по аналогии с предшествующими проектами она предположительно могла составлять 70 мм в носу в уровне кубрика, 35 мм в корме поверх кормового пояса и 70 мм ниже него — в уровнях нижней палубы и кубрика соответственно.

Бронирование башен, перешедших в разработанный «Навалем» линкор из проектов 16" установок 1914 г., было следующим: лобовая броня и бока по 400 мм, крыша — 200 мм, тыльная броня — 400 мм. Из элементов местной броневой защиты, помимо 16" башен и их барбетов, известна толщина брони бортовых 6" башен (150 мм), а также всех прикрытий боевой рубки, описание конструкции которой имеется в бумагах В.П. Костенко:

«Близко к конструкции германских рубок подходил проект 1916–1917 гг. русского линейного корабля с 406мм артиллерией. При наклоне стенок от 15° до 16° рубка этого проекта на дистанциях 75–90 кб при толщине плит 300 мм должна была иметь сопротивление бронебойным снарядам, одинаковое с плитами толщиной 400 мм. Наклон стенок верхней кромкой броневых плит наружу позволит значительно уменьшить диаметр броневого основания рубки, что существенно сокращает его вес, особенно при размещении рубки над крышей второй носовой башни. Вход в рубку был запроектирован через дверь нижнего яруса и через горловину в полу рубки, а также со средней палубы и из центрального поста по шахте.

Наклон брони даже в 18° стянутый шпонками типа ласточкина хвоста, а цилиндры были вставлены в пазы и четверти ниже расположенного яруса плит, чем достигалась их полная перевязка» [194].

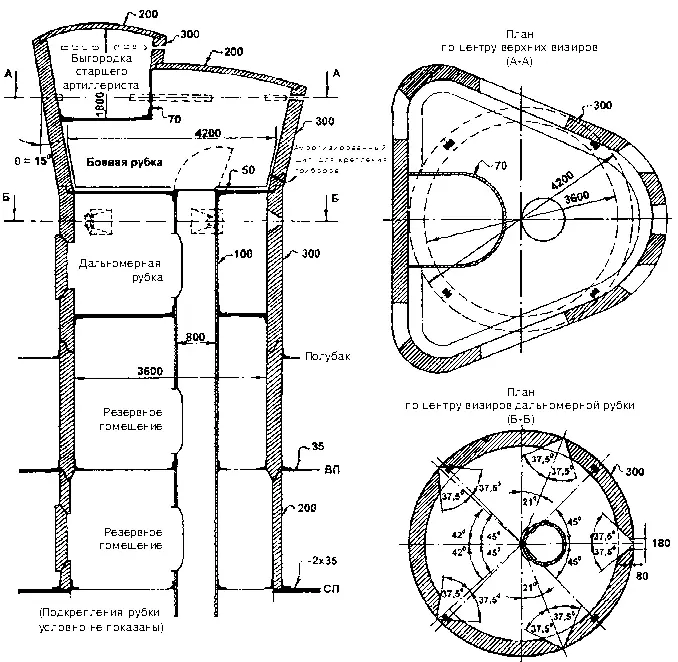

Боевая рубка проекта линкора 1917 г.

Разработанная В.П. Костенко для 16" линкора боевая рубка являла собой определенный шаг в совершенствовании этого важного узла конструкции отечественного типа тяжелого артиллерийского корабля. Функционально было проведено подразделение ее верхнего (главного) яруса на два объема — собственно боевого командного поста, из которого осуществлялось управление движением корабля в бою, а также координация командиром работы всех служб, и отнесенной назад выгородки старшего артиллериста, управляющего огнем. Меньшая по объему и площади, она несколько возвышалась над крышей боевой рубки и допускала для находящихся в ней артиллеристов значительный сектор обзора по горизонту. Ярусом ниже располагалось дальномерное отделение, в котором находились два дифференциальных дальномера системы А.Н. Крылова «образца 1911 г.», с увеличением 25 крат и диапазоном измеряемых дистанций 20-100 кб. Помещения третьего, самого нижнего яруса боевой рубки, резервировались в качестве запасных.

Толщина плит крыши в связи с увеличением вероятности прямых попаданий в боях на дальних дистанциях была утолщена, и принята равной с толщиной плит крыши 16" башен главного калибра, т. е. 200 не препятствует видимости через амбразуры и позволяет удобно расположить приборы по внутренним щитам.

Крепления рубки были сделаны очень прочно в замок с внутренними накладками и в виде стыковых планок и связаны толстыми угольниками на резьбе. Плиты каждого яруса образовывали один монолитный цилиндр, мм. Плитам крыши был сообщен «…радиус кривизны наружу для усиления рикошета снарядов и для устранения прогиба внутрь… при взрывах больших снарядов на крыше».

Реконструкция автора по рис. В.П. Костенко в рукописи «Броневая защита боевых кораблей», машинописная копия, фиг. 183 (с. 148–149), личный архив В.П. Костенко, папкаXI-2.

В конструкции линкора 1917 г. — впервые со времени проектирования дредноутов в России — детальной проработке подвергся вопрос конструктивной противоторпедной защиты. Не считая бортового клетчатого слоя шириной 1,2 м, жизненные части корабля отделялись тремя вертикальными продольными переборками, средняя из которых отстояла от наружного борта на расстоянии 4,5 м. Она была выполнена из 25 мм брони, чтобы ее не могли пробить осколки тонкой первой переборки. Между первой и второй переборками помещался внутренний водяной экран толщиной в 1,5 м. Этот же промежуток мог служить резервными нефтяными ямами. Сверху эти отсеки имели свободные выходы в атмосферу через бронированные шахты. При затоплении всех внутренних отсеков водяного экрана корабль принимал около 5000 т воды и погружался на 600 мм. Полная ширина бортового защитного слоя составляла 7,5 м. Конструктивная защита корабля от минной опасности состояла в устройстве третьего дна на всем протяжении корпуса между концевыми башнями, причем высота его была увеличена до 3,2 м.

Таким образом, вопрос конструктивной защиты корпуса линкора от подводных взрывов был подвергнут В.П. Костенко кардинальной переработке. Введенная им в проекте 1917 г. система защиты впервые функционально подразделялась на «камеру расширения», где продукты взрыва подводного заряда расширялись и уменьшали свое давление, «камеру поглощения», где наполнявшая ее вода или нефть поглощала оставшуюся энергию газов, и «камеру фильтрации» на случай, если предыдущая переборка все же пропускала некоторое количество воды. В.П. Костенко удалось верно предугадать не только основные смысловые составляющие системы, но и правильно определить приоритеты во взаиморасположении всех ее элементов, эффективно использовать в погашении энергии взрыва работу «жидкого слоя». Предложенный им состав системы конструктивной противоторпедной защиты корпуса стал классическим для большинства проектов 16" тяжелых артиллерийских кораблей, разработанных на рубеже 20-х гг., а полная ширина бортового защитного слоя проекта линкора 1917 г. была наибольшей среди всех этих проектов.
