Вертолетная пусковая установка (ВПУ) была разработана в KB завода «Баррикады» (ныне ЦКБ «Титан»),

В качестве двигателя ВПУ был использован карбюраторный двигатель М-407 мощностью 45 л.с. от автомобиля «Москвич».

В ходе разработки проект ВПУ был модернизирован и получил индекс Бр-257—1. Завод «Баррикады» изготовил два образца Бр-257—1, Заводские испытания первого образца проходили с 29 сентября по 6 октября 1964 г., а второго образца — с 12 по 17 марта 1965 г.

В 1964 г. все три пусковые установки комплекса «Луна»: колесная Бр-231 (индекс ГРАУ [50] С 1960 г. ГАУ стало называться ГРАУ — Главное Ракетно-Артиллерийское Управление. — 9П113), гусеничная Бр-237 (9П112) и вертолетная Бр-257 (9П114) прошли полигонные испытания на Ржевке под Ленинградом.

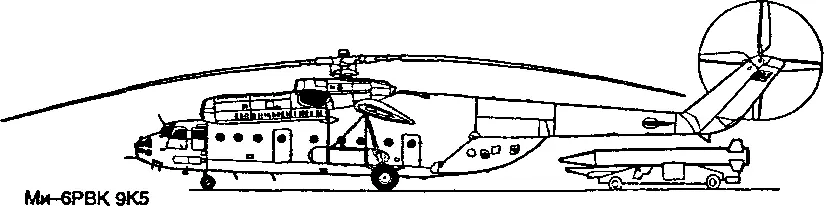

По результатам испытаний пусковой установки 9ГП14было решено ее доработать. Забегая вперед, скажу, что в 1965 г. комплекс Ми-бРВК (9К53 и 9К74) поступил в войска для опытной эксплуатации.

Не вдаваясь в подробности, скажу, что создание ракетно-вертолетных комплексов было в целом нелепой идеей, имевшей массу заведомо неустранимых недостатков. В результате этого ни один из них так и не поступил на вооружение. Тем не менее стоит отметить, что конструкторы ЦКБ «Титан» в целом успешно справились с задачей и разработали ряд интересных узлов и конструкций.

Гусеничная пусковая установка Бр-235 (9П112) после испытаний была забракована. А на вооружение приняли комплекс 9К52 «Луна-М», в составе которого были ракеты 9М21Б и 9М21Ф, колесная пусковая установка 9П113 и транспортная машина 9Т29.

Пусковая установка 911113 была создана на базе автомобиля 311Л-135ЛМ, разработанного в 1983 г. на заводе ЗИЛ. В том же году производство этих автомобилей было перенесено на Брянский автозавод. ЗИЛ-185ЛМ имел четырехосное шасси высокой проходимости со всеми ведущими колесами. Силовая установка состояла из двух двигателей ЗИЛ-375Я. Двигатели карбюраторные, восьмицилиндровые, V-образные, с жидкостным охлаждением, мощностью по 180 л.с. каждый. Установка двух двигателей на шасси позволяла с незначительными ограничениями продолжать движение на одном двигателе в случае выхода из строя другого двигателя.

Радиус поворота 9П113—12,5 м. Максимальный угол подъема на сухом твердом грунте (с ракетой) — 30°. Допустимый крен при движении по косогору — 20°. Преодолеваемый брод — 1,2 м.

Установка 9П113 имела собственный гидромеханический кран грузоподъемностью в 2,6 т для погрузки ракет, что позволило исключить самоходный кран из состава комплекса. Кран позволил производить не только заряжание пусковой установки ракетой с транспортно-заряжающей машины, но делать перестыковку (замену) головных частей на своей направляющей.

Установка 2П113 могла гарантированно произвести не менее 200 пусков ракеты «Луна-М». Причем при необходимости она могла вести огонь прямой наводкой.

Транспортно-заряжающая машина 9Т29 была создана также на шасси ЗИЛ-135ЛМ. Она перевозила три ракеты «Луна-М» любой модификации. Расчет машины — 2 человека.

Пусковая установка 9П113 серийно производилась на заводе «Баррикады» с 1964 по 1972 г. Так, в 1970 г. завод «Баррикады» изготовил 60 ПУ 9П113, в 1971 г. — 62 ПУ, а в 1-м полугодии 1972 г. — еще 29 ПУ.

По специальному заданию правительства в 1968 г. на основе комплекса 9К52 «Луна-М» был создан комплекс 9K52TC, приспособленный к условиям тропического климата. При этом пусковая установка 9П113ТС и транспортная машина 9Т29ТС были доработаны для эксплуатации ракет только с фугасными боеголовками.

29 июля 1966 г. вышло Постановление Совмина о новой модернизации комплекса «Луна». Основной целью модернизации комплекса было увеличение точности стрельбы. Как старые ракеты ЗР-10 и ЗР-9, так и новые ракеты «Луна-М» имели КВО от 1200 до 2000 м (на разных дальностях стрельбы). Модернизацию проводили МИТ и ЦНИИАГ. В процессе модернизации предполагалось: ограничить КВО 500 м для 80 % ракет «Луна-3» и КВО 1000 м для остальных 20 %; исключить из комплекса 9К52М радиотехнические средства метеозондирования «Проба» и метеозонды, запускавшиеся перед стартом всех неуправляемых снарядов («Марс», «Филин», «Луна» и «Луна-М») и сильно демаскировавших комплекс; отработать унифицированный радиопередатчик для воздушного подрыва боевых частей 9Н18К, 9Н18Г и 9Н18Д. Для повышения точности стрельбы в ракете устанавливался так называемый корректор дальности, управляющий аэродинамическими щитками.

В 1967 г. ОКБ завода «Баррикады» провело модернизацию комплекса 9К52. Новый комплекс 9К52М с пусковой установкой 9П113М мог производить пуски как ракет «Луна-М», так и ракет «Луна-3».

В 1968–1969 гг. были проведены летно-конструкторские испытания ракет «Луна-3». Всего проведено 23 пуска ракет с корректором дальности и 25 пусков без него. Разница оказалась невелика. При стрельбе на дистанцию 60 км с корректором дальности отклонение по дальности составило 3150 м, а боковое — 2400 м, то есть корректор работал неудовлетворительно. Было признано проведение дальнейших работ по усовершенствованию «Луны» нецелесообразным и принято решение для дивизионной тактической ракеты начать проектирование полномасштабной системы управления.

Таким ракетным комплексом стала «Точка», разработка которого началась в марте 1968 г. «Точка» поставила точку в развитии дивизионных тактических неуправляемых ракет.

Несколько слов стоит сказать о боевой службе ракетных комплексов «Луна» и «Луна-М». В 1961 г. в штат советских мотострелковых и танковых дивизий были введены отдельные ракетные дивизионы, оснащенные войсковыми ракетными комплексами 2К6 «Луна». В состав дивизиона входили две огневые батареи. Каждая батарея имела на вооружении две пусковые установки 2П16, транспортную машину 2У663 (полуприцеп к тягачу ЗИЛ-157В на 2 ракеты), а также автомобильный кран К-51 грузоподъемностью 5 т.

Расчет собственно пусковой установки комплекса «Луна-М» составлял 7 человек (экипаж транспортно-заряжающей машины — 2 человека), однако с учетом потребностей боевого и технического обеспечения штатная численность дивизиона из четырех пусковых установок (две огневые батареи) составляла более 120 человек.

Со второй половины 1960-х годов на оснащение отдельных ракетных дивизионов поступали войсковые ракетные комплексы «Луна-М» (9К52). Батарея ракет комплекса «Луна-М» включала две пусковые установки 9П113, транспортную машину 9Т29 на 3 ракеты (также на шасси ЗИЛ-135ЛМ), а автокран из ее состава был исключен — каждая пусковая установка комплекса была оснащена бортовым гидромеханическим краном.
