Оскар Паркc - Линкоры Британской империи Часть I: Пар, парус и броня

В действительности «Паллас» был гораздо крепче и вполне мог нести 300-фунтовые орудия. Согласно расчётам, имелся дополнительный запас плавучести, который позволял установить такие орудия, не изменяя проектной осадки, но вследствие того, что порты отстояли друг друга всего на 4,9 м вместо необходимых для этого 6 м, Рид не был расположен размещать более крупные орудия по борту, прежде чем будут разработаны соответствующие средства для их обслуживания, и выражал недовольство по тому поводу, что некому заняться разработкой методов горизонтальной наводки и перемещения таких тяжёлых морских орудий.

Поскольку носовое орудие находилось всего в 2,7 м над водой, оно всегда заливалось двухметровой волной, вздымаемой таранным форштевнем даже на невысокой скорости, а когда корабль погружался ниже марок по ватерлинии его вообще нельзя было использовать во время преследования противника.

Вскоре после вступления в строй корабль получил 8" дульнозарядные орудия в батарею вместо 7", а на верхней палубе установили дополнительно два 5" казнозарядных орудия Армстронга в качестве погонных. Позднее, когда ранние казнозарядные орудия попали в немилость, орудия Армстронга были заменены 6" дульнозярядными (64-фунтовыми). Салютная батарея стояла на шканцах.

Броня

Полный (от носа до кормы) пояс имел толщину 114 мм по всей длине и проходил от уровня главной палубы до отметки 1,4 м ниже ватерлинии. Над ним в середине корабля располагалась батарея, защищенная такой же бронёй, а в носу имелся небольшой участок бронированного борта, образующий экран для погонного 7" орудия. Во время ремонта в 1872 г. перед самой грот мачтой установили боевую рубку – такое место расположения было выбрано, чтобы обеспечить управление бортовым огнём. При убранной дымовой трубе из рубки имелся ограниченный угол обзора и по носу.

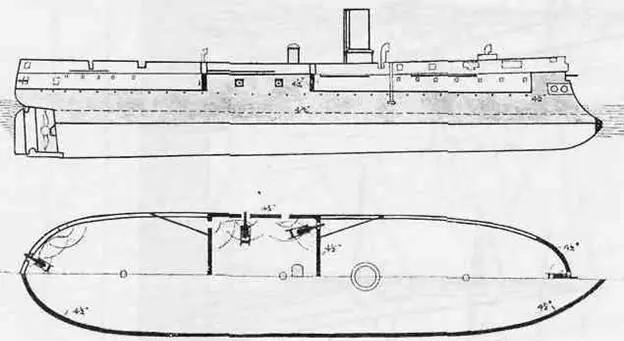

Схема бронирования «Палласа»

Машинная установка

Машина «Палласа» заслуживает особого внимания, поскольку он стал первым броненосным кораблём на флоте, получившим машину-компаунд, в данном случае смонтированную по системе Вольфа – то есть тандемом, когда поршни цилиндров и высокого, и низкого давления работали на один шток. Корабль первоначально оснастили четырёхлопастным винтом, но впоследствии было отмечено, что он шёл так же хорошо под машиной и намного лучше под парусами, когда потерял две лопасти, так что их не стали восстанавливать, и его винт навсегда остался двухлопастным. Котлы были оснащены пароперегревателями – пучком трубок в основании дымовой трубы, через которые проходил пар для его просушки и дополнительного нагрева в потоке раскалённых котельных газов (таким образом существенно повышался КПД котлов), однако эта затея была встречена механиками корабля с большими сомнениями.

Много ожидали от «Палласа» в отношении скорости (из-за оптимизма Рида и исключительной для его водоизмещения мощности) – по крайней мере верных 14 уз. Но, имея облегченную осадку, без орудий и необходимых в море запасов на борту и при самых благоприятных условиях, он на испытаниях показал только 12,5 уз, подняв такую огромную носовую волну, что один лоцман с Темзы прозвал его «Берегись!». Эта волна вызывала наиболее едкие комментарии завистников Рида в прессе. После изменения формы носа для придания лучших обводов, смещения переборок и установки спардека для исправления дифферента он достиг 13 уз, но на службе эту скорость не выдерживал никогда.

Оснастка

Рид писал, что паруса на«Палласе» являются только придатком машины, чтобы его эффективности как истребителя приватиров не вредило бы сопротивление воздуха в рангоуте. От начала и до конца «Паллас» был оснащен, за исключением бом-кливера, как «Фаворит»; другое расположение мачт относительно друг друга было принято из-за переноса грот-мачты вперед от машины вместо расположения ее на «Фаворите» позади машины. Из-за короткого бочкообразного корпуса и неподъемного винта наибольшая скорость под парусами была 9,5 уз – её достижение основывалось, по большей части, на успехе маневрирования. Так, в 1866 г. сообщалось: «Во всех случаях на испытаниях, идя под парусами на ветер или под ветер. «Паллас» проявил себя намного лучше, чем остальные корабли эскадры Канала. Его способность идти в наветренную сторону удивительна». Однако в следующем году читаем: «Паллас» безнадежно отстал и неспособен на большее…», и еще через год: «Паллас» снова занял первое место».

Мореходные качества

Корабль оценивался как чрезмерно остойчивый (стремительная качка), очень маневренный и очень хорошо идущий круто к ветру. При лавировании против ветра он не уступал быстроходному фрегату. Как и все броненосцы с деревянным корпусом, он имел глубокую бортовую качку на волнении, идя под парами. Сравнительные данные крена в Канале с его собратьями по эскадре: «Минотавр» – 3,1°, «Беллерофон» – 3,6°, «Паллас» – 12°.

Общие замечания

И офицеры, и команда размещались на нижней палубе, для помещений командира отводился обширный участок нижней палубы в корме. В общем, подобное размещение было неплохим для корабля его размеров, и впервые для команды были предусмотрены душевые. Рулевое управление осуществлялось тройными штурвалами на шканцах и палубой ниже, паровой рулевой привод так никогда и не был установлен.

«Паллас»

Введён в строй в Портсмуте в марте 1866 г. для эскадры Канала, где прослужил до октября 1869 г. Затем до сентября 1870 г. состоял кораблем охраны 1 -го Резерва в Куинстауне. После этого разоружён и поставлен в ремонт на 1870-1872 гг. Следующие семь лет служил на Средиземном море, участвовал в демонстрации против коммунистических пиратов в Картахене в 1873 г. и окончательно разоружён в 1879 г. После обследования в 1875 г. было установлено, что корпус в основном сгнил и что котлы можно залатать только на короткое время. До продажи на слом 20.04.1886 г. оставался в резерве 4-го класса в Девонлорте.

Параллельно с «Палласом» шло строительство «Беллерофона», который создавался в таких необычных условиях, что о них стоит упомянуть устами самого Рида:

«В случае с «Беллерофоном» я положил законченный проект перед лордами Адмиралтейства, когда парламент санкционировал постройку пяти покрытых бронёй деревянных фрегатов, и предложил построить этот корабль из железа по представленному мной проекту вместо одного из деревянных фрегатов. На самом деле было построено только два деревянных фрегата – «Лорд Уорден» и «Лорд Клайд» – и, как я желал, был заказан «Беллерофон». Конечно, при проектировании «Беллерофона» (хотя я и действовал безо всяких приказаний, поскольку предполагал сам предложить его Совету) я не мог не принимать во внимание некоторых известных взглядов Адмиралтейства, но думаю, что могу утверждать, что «Беллерофон» на тот момент представлял собой тип корабля, созданный мной. Во всех других случаях я действовал, ограниченный вышестоящими инструкциями».
