Оскар Паркc - Линкоры Британской империи Часть I: Пар, парус и броня

Строитель

Заложен

Спущен на воду

Введён в строй

Стоимость

"Беллерофон"

Чатем

28.12.1863

26.04.1865

11.04.1866

356493 ф.ст.

Размеренна, м

91.4x17.07x6.93/8,05

Водоизмещение, т

7550 (корпус и броня 4950, оборудование 2600)

Вооружение

1865: 10 9 " дульнозарядных нарезных, 5 7" дульнозарядных нарезных. 4 салютных

1885: 10 8"казнозарядных, 4 6" казнозарядньк, 6 4"казнозарядньк, 2 торпедных аппарата

Броня, мм

пояс (высотой 1,8 м) 127, подкладка 200-250, рубашка 38. батарея 152, батарейная палуба 13. главная палуба над батареей 25, 1раверзы 127, боевая рубка 152-203 (общий вес брони 1093 т).

Механизмы

тронковые ("Пени"), индикаторная мощность 6520 л с 14,1" уз. два цилиндра (диаметр 2845 мм), ход поршня 1219 мм. 74 об/мин. двухлопастный винт (диаметр 7010 мм. шаг 6096 мм), 8 прямоугольных котлов (рабочее давление 1,9 атм)

Запас топлива, т

640 (уголь)

Дальность плавания

1500 морских миль 3-узловым ходом

Площадь парусов, м 2

2212

Экипаж, чел.

650

Конструкторы

Ф.УХрей, К.Пэджет

«Беллерофон» сочетал в себе немало принципиальных новшеств, Он стал первым кораблём, построенным по «бракетной» системе на основе смешанной сталежелезной конструкции, первым, получившим на вооружение 9" дульнозарядные орудия и первым большим броненосцем, воплотившим идеи Рида относительно размеров и формы корпуса, мощности и скорости. Он был первым линейным кораблём с балансирным рулем и оказался единственным броненосцем с центральной батареей (казематом), впоследствии полностью сменившим своё вооружение из дульнозарядных орудий на казнозарядные.

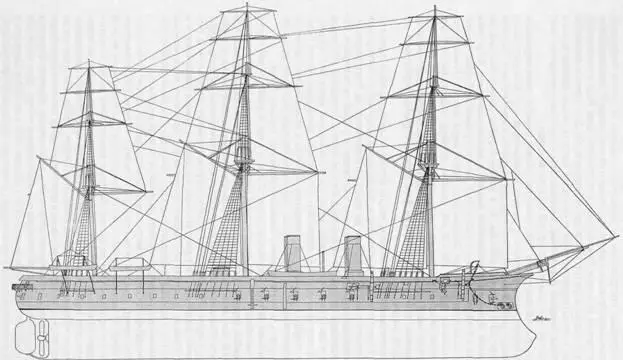

Броненосец «Беллерофон»

Проектируя «Беллерофон» Рид стремился создать корабль, характеристики которого существенно отличались от всех современных ему линкоров. Если «Минотавру» для достижения необходимой скорости потребовались большая длина корпуса и плавные обводы, то в новом корабле ставка делалась на увеличенное отношение мощности машин к водоизмещению. Короткая центральная батарея (каземат) с небольшим числом крупнокалиберных орудий заменила на нём протяжённые батареи вдоль всего борта; вместо 114-мм брони была применена броня в 130-150 мм, дающая лучшую защиту, но на более ограниченной площади. Острый клювообразный таран пришёл на смену плавному изгибу форштевней кораблей Уоттса, а его благородный профиль верхней части носа агрессивно вздымался в воздух на фоне угрюмых прямых форштевней его соплавателей по эскадрам.

О «Беллерофоне» можно сказать, что он рождён 9" артиллерией и таранной тактикой. Новый главный строитель флота, убедив весьма осторожный Совет принять орудие большего калибра, нежели до этого устанавливали на борту корабля, гарантировал преимущества расположения вооружения в средней части корабля, что делало орудийные прицелы на качающемся корпусе более устойчивыми. Вследствие того, что мощь огня нового корабля не уступала совокупной мощи 20 7" орудий, которые пошли на вооружение деревянных броненосцев, применение орудий более крупного калибра позволило вдвое сократить их число и пространство, требуемое для их размещения. Это, в свою очередь, уменьшило площадь борта, которую надо было защищать, и, соответственно, позволило увеличить толщину брони.

Центральная батарея занимала по длине 27,8 м, а в нос и корму от неё корпус имел полные обводы, так что максимальная ширина проходилась на трех четвертях длины корабля, форма же поперечного сечения в оконечностях была U-образной, а не V-образной, как на кораблях Уоттса. При крутом носе и полуовальной корме оконечности обладали собственной плавучестью, а не обременяли собой центральную часть, как у первых броненосцев. Глубокое погружение винта достигалось за счет 1.2-метрового дифферента на корму, что было сделано для лучшей управляемости и более устойчивого движения под парами против ветра – хотя из-за недостаточной длины корпуса подобный дифферент неизбежно приводил к падению скорости при ходе против волны, несмотря на работу машины на полную мощность.

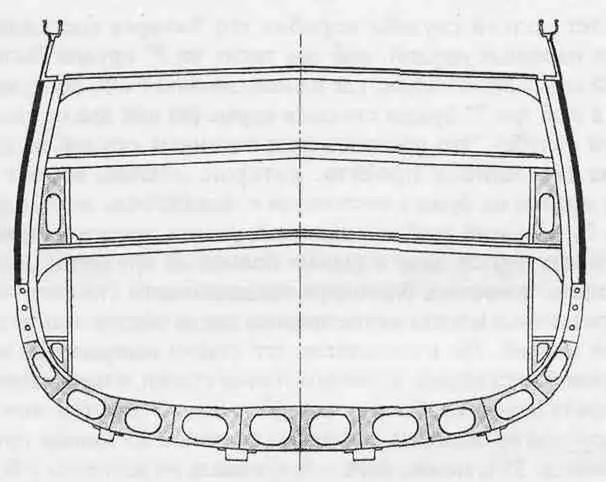

Поперечное сечение броненосца «Беллерофон»

На «Беллерофоне» вместо конструкции набора корпуса на основе продольных балок (стингеров), которую использовали, начиная с «Уорриора», применили разработанную Н.Барнаби «бракетную» систему набора с двойным дном по всей длине и его подразделением на клетки. Различие между этими двумя методами конструкции заключалось в том, что в первом основными элементами являлись продольные связи, проходящие от носа до кормы ниже броневого пояса и соединенные с поперечным набором, сделанным из плоского и углового железа, в то время как во втором методе стингера опускались ниже, а поперечный набор заменялся бракетными шпангоутами, на верхние и нижние ветви которых настилалась обшивка, формируя двойное дно. Экономия веса, достигаемая при новой системе набора, была такой, что 30 м корпуса «Беллерофона» весили 1123 т против 1303 т на «Блэк Принсе», а посредством применения, где было возможно, стали сэкономили на наборе ещё около 300 т.

Чтобы сделать корабль остойчивым, его центр тяжести был поднят посредством глубокого двойного дна и высоких фундаментов машин и котлов для отнесения их насколько можно выше. Носовая часть корабля заметно отличалась от форштевней кораблей Уоттса. В обоих случаях борта выше ватерлинии были отвесными, чтобы иметь возможность вести носовой огонь, однако ниже ватерлинии форма корпуса была иной – на «Беллерофоне» U-образная (вместо V-образной) с полной шириной на 3/4 его длины, что давало корпусу форму баржи с закругленным носом. Сначала, после достройки, он имел прямой отклонённый назад форштевень, как и «Лорд Клайд», но во время испытаний в сентябре !865 г. его носовая часть оказывалась постоянно мокрой, поэтому в ноябре профиль носа изменили – был добавлен лёгкий нависающий княвдигед, в котором разместили (в виде эксперимента) гальюны команды. На предыдущих броненосцах гальюны располагались в носовой части по главной палубе, что из-за трудностей с вентиляцией было очень неприятно. На «Беллерофоне» они находились в самом высоком месте корабля, закрытом сверху палубой и снабженном шпигатами, вход находился под возвышенным полубаком. Это место оказалось для гальюнов удачным, за исключением случаев попутного ветра. Новая форма носа определенно сделала корабль более сухим, но вместе с тем оказалась причиной такой большой носовой волны, что породила общеизвестную на флоте шутку – «видна носовая волна «Беллерофона».
