Оскар Паркc - Линкоры Британской империи Часть I: Пар, парус и броня

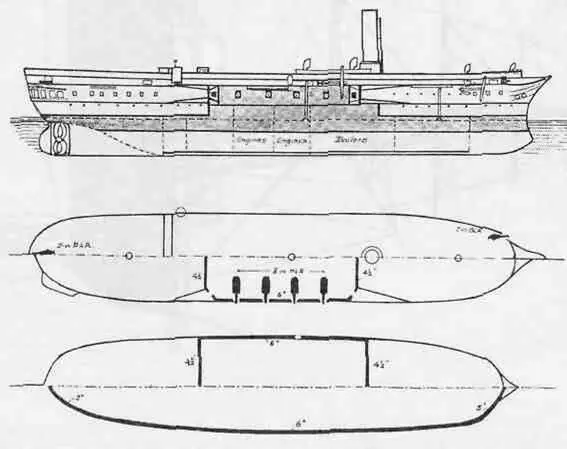

Схема бронирования «Пенелопы»

Машинная установка

При разработке детального проекта для «Пенелопы» фирма «Моделей» столкнулась с проблемой расположения двух больших комплектов возвратно-поступательных машин на участке палубы шириной 15,2 м. Поэтому каждая установка имела по три небольших цилиндра вместо двух больших, а ход их поршней ограничивался 76 см – такая схема позволяла машинам работать ровно, но расход угля оказался настолько велик, что, несмотря на объёмистые угольные ямы, «Пенелопа» имела весьма ограниченную дальность плавания под парами.

Парусная оснастка

Если бы малая дальность под парами компенсировалась хорошими ходовыми качествами под парусами, то корабль можно было бы выгодно использовать на дальних станциях, хотя он и не проектировался для океанской службы. Но, не считая пятимачтовых кораблей, под парусами «Пенелопа» оказалась худшим ходоком флота, будучи подверженной сильному сносу в подветренную сторону – вроде чайного подноса, так что её лучшая скорость не превышала жалких 8,5 узлов.

От начала и до конца «Пенелопа» несла корабельную оснастку, а промежутки между мачтами как бы поменялись местами – грот-мачта стояла ближе к фок-, чем к бизань-мачте. Имея такую же площадь парусов, что и меньший на 1445 т «Фаворит», она явно была недооснащена парусами. С двумя винтами она бы только выиграла, если бы имела больше топлива и мачты без парусов. По-видимому, два винта приносили мало пользы, и кептэн Уиллес доносил о мнимой способности своего корабля развернуться на месте: «Это является полнейшим заблуждением, поскольку на «Пенелопе», длина которой всего 260 фт [т.е. 79 м. – Ред.], мы обнаружили, что эти винты вовсе не могут развернуть корабль, кроме как при лёгком ветре, и при этом она оставалась очень неостойчивой».

Мореходные качества

В целом корабль оказался очень неустойчивой орудийной платформой, при осадке 5,3 м метацентрическая высота составляла 0,9 м, а при 5,5 м – 0,8 м. Максимальный восстанавливающий момент (пик остойчивости) приходился на угол крена в 40°, но спрямляющий момент сохранялся вплоть до крена в 82° -совершенно необычный случай.

Общее

После ремонта в 1888 г. «Пенелопа» не стала, как обычно, на долгое время в резерв, а была послана в Южную Африку кораблем для приёмки экипажей, став таким образом, уникальной среди броненосцев, перейдя из активной службы сразу во вспомогательную. В 1896 г. был поднят вопрос о ее модернизации, предполагающей замену артиллерийского вооружения, машин и котлов, но в итоге решили, что она уже не стоит таких больших расходов.

«Пенелопа»

Достроена и введена в строй в Девонпорте 4 июня 1886 г. и служила в Канале до июня 1869г.Затем перешла в Гарвич. где прослужила сторожевым кораблём 13 лет (до 1882 г.), периодически выходя в море с Резервным флотом. Во время угрозы войны с Россией входила в Эскадру специальной службы (1878 г.). Летом 1882 г. эскадра была вызвана в Гибралтар, а «Пенелопа», благодаря малой осадке, присоединилась к кораблям, действующим у Суэцкого канала. Участвовала в обстреле Александрии, где вместе с «Монархом» и «Инвисиблом» сформировала прибрежную ударную группу и была поставлена почти вплотную к берегу – к западным батареям крепости. Выпустила 231 снаряд, получила небольшие повреждения: сбит грота-рей, а снарядом, разорвавшимся в амбразуре, повреждено 8" орудие. Состояла флагманским кораблём в Суэцком канале вплоть до прекращения боевых действий, затем вернулась в Гарвич, где пробыла еще пять лет, Разоружена в 1867 г. Ремонт в 1887-1888 гг., затем послана в Саймонстаун для приёмки экипажей. В январе 1897 г. стала плавучей тюрьмой. Продана на слом в Кейптауне в 1912 г. за 1650 ф.ст.

Глава 20. Развитие продольного огня

В 1863 г. кэптен Купер Ки стал командиром артиллерийской школы «Экселлент» и принял ответственность за все испытания, проверку и отчёты по новым орудиям, станкам, снарядам, броне, взрывателям и т.п., которые проводились в Портсмуте. В июне 1866 г. он подал рапорт о системе расположения орудий на тяжёлых кораблях, в котором высказывался за необходимость развития линкором огня по всем направлениям, и особо отмечал важность обеспечения продольного огня за счёт мощного вооружения в носу и корме для устранения мертвых секторов обстрела.

Этот рапорт имел далеко идущие последствия, поскольку концентрировал внимание на особенностях проекта, которые следовало разработать со всех сторон тактической целесообразности в ближайшие 15 лет и которые заслуживают описания, поскольку они оказали значительное влияние на создание кораблей, считавшихся самыми удачными творениями Рида и Барнаби.

Ки доказывал, что в боях одиночных кораблей очень желательно не позволить противнику поставить свой корабль в мёртвый сектор обстрел, поскольку много условий препятствовали бы кораблю с бортовой артиллерией ввести её в дело в направлении оконечностей. В эскадренном же бою вопрос о продольном огне приобретал просто жизненно важное значение. Было принято считать, что в сражении корабль может быть атакован одновременно двумя противниками, с одним из которых он будет сражаться бортом, тогда как другой может занять позицию по носу, по корме или в какой-либо другой точке, где его нельзя будет обстрелять. Таких точек (мертвых зон обстрела) не должно быть; корабль не может считаться эффективной боевой единицей, если он не в состоянии направить по меньшей мере два орудия в любую точку горизонта – или посредством наводки в пределах своего порта, или же быстрым перемещением орудия от одного порта к другому. Купер Ки считал «Ройал Альфред» и «Гектор» неспособными справиться в эскадренном бою со вторым противником, который мог выбрать для атаки этих броненосцев любую точку за пределами курсового угла 60°, поскольку они не имели носовых и кормовых орудий. Поэтому следовало обратить внимание на то, чтобы корабль, вооруженный бортовыми орудиями, мог сравняться с башенным, основные преимущества которого заключались в возможности наводки любого из своих орудий в любую точку горизонта. Преимущество бортовой системы заключалось в том, что орудия всё время направлены в нескольких направлениях. Если последнее обстоятельство будет улучшено, корабли с бортовым вооружением, как он считал, смогут конкурировать с башенными, иначе же они должны будут уступить им место.

Флот разделял эти доводы, которые, хотя и усиливали позиции сторонников башен, все же побудили Рида разработать компромиссный принцип развития казематными кораблями продольного огня, применённый им на кораблях класса «Одейшес» и на «Султане», а также способствовали полному переходу к продольному огню на таких кораблях с бортовым вооружением, как «Александра» проекта Барнаби, французский «Девастасьон» и приобретенные британским правительством «Беляйл» и «Орион». Но все эти решения пока что не означали сильного ослабления бортового залпа в пользу продольного, как это было сделано позднее на «Инфлексибле». С другой стороны, Коломб отмечал, что:
