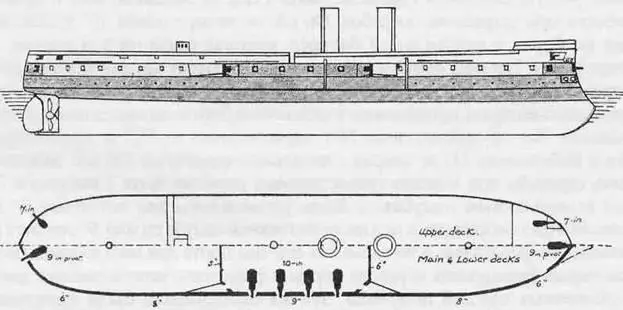

Схема бронирования «Геркулеса»

Хотя на многих опубликованных чертежах «Геркулеса» показана боевая рубка, в действительности он ее не имел, поскольку подобные рубки тогда временно вышли из употребления.

«Дело заключалось в том, что броневые «управляющие башенки», которые пытались применять на некоторых более ранних кораблях, не имели ни рулевых штурвалов, ни машинного телеграфа. Все признавали их негодными, а тот аргумент, что они могут защитить командира корабля от опасности быть убитым, как Нельсон, снайпером, встречал достаточно очевидный ответ, что если командир укроется в месте, откуда он не сможет управлять кораблем, то это будет означать, что он убит еще до начала боя». 2|

Машинная установка

Усовершенствованные обводы корпуса, увеличенное давление в котлах и снабжённые кожухами цилиндры более эффективных тронковых машин, вращающих двухлопастный винт, который при таком же, что и у "Беллерофона", диаметре, имел на 1,2 м больший шаг, обеспечили «Геркулесу» на пол-узла большую скорость при той же мощности и расходе угля. При полной нагрузке и 64 об/мин он развил 14,7 уз против 14.17 уз «Беллерофона», который был легче него на 1100 т. Хотя оба несли одинаковый запас угля, более экономичный «Геркулес» имел на 100 миль больший радиус под парами и мог пройти 1600 миль со скоростью 8 уз. Но все-таки оба корабля страдали от недостаточного запаса топлива, и, когда «Геркулес» был флагманским кораблём эскадры Средиземного моря, он вынужден был полагаться на «Девастейшн», имевший в три раза более объёмистые угольные ямы, для пополнения своих запасов топлива, чтобы закончить плавание.

За исключением комбинированных паровой помпы и шпиля (это устройство стало стандартным оборудованием линейных кораблей в конце 60-х гг.), корабль не имел других вспомогательных приводов, пока в 1874 г., он не получил паровой рулевой привод. Во время замены такелажа и рангоута в 1892 г. на нем был также установлен паровой привод шлюпочного крана.

Паруса

Первоначально предполагался рангоут по 2-й шкале, но когда стало известно, что «Кэптен» будет нести паруса по максимальной шкале, Рид дал «Геркулесу» и «Монарху» большее число парусов и увеличил их площадь, дабы «предотвратить всякие шутки в отношении парусных качеств различных судов». Поэтому схема парусности «Геркулеса» была похожа на схему «Ахиллеса», но он имел топы мачт высотой 5,2 м вместо 6,1 м, фок-мачту высотой 24,7 м вместо 26,2 м и стал единственным из шести броненосцев, оснащенных по высшей шкале, который получил укороченные топы мачт, а его грот был самым большим среди всех подобных парусов из когда-либо установленных на кораблях британского флота. С лиселями его общая площадь парусов равнялась 4589 м : , из которых 2267 м- приходилось на прямые паруса, 901 м 2 на косые и 1421 м 2 на лиселя. Несмотря на такую площадь парусов, он был неважным ходоком, и его лучшая скорость под парусами не превышала 11 уз, т.е. на 1 узел больше, чем у «Беллерофона». Его нижние мачты с характерной окантовкой позднее использовались в качестве опор подъемного крана на стапеле в Чатеме.

Мореходные качества

При метацентрической высоте 0,82 м его период качки составлял 7 размахов в минуту, а как орудийная платформа он оказался устойчивым, будучи в целом и хорошим мореходным судном, хотя и имел тенденцию несколько рыскать на курсе. В 1870 г. граф Клэнуильям доносил:

«Во время шторма у мыса Финистерре «Геркулес» продемонстрировал хорошие качества: он был очень остойчив, самый тяжелый крен при жестоком штормовом ветре и тяжёлом море составлял всего 12°-13° на оба борта. Но с сожалением я должен отметить, что это – самый трудный для управления корабль при любых условиях из-за большой площади надводного борта и парусов, пока он не набирал скорость 4-5 уз, особенно это проявлялось при попутном ветре. Когда начался шторм, корабль управлялся настолько сумасбродно и разворачивался лагом к волне при попутном ветре (вследствие потери устойчивости движения и управляемости) настолько часто, что я отказался от мысли выйти из шторма и приказал с помощью фока- и грота-триселей и фор-стакселей удерживать корабль на безопасных углах относительно ветра и волн, при оборотах машины порядка 20. Я полагаю, что орудия батареи можно было использовать для боя, и корабль мог вступить в бой в любой момент во время шторма, используя для движения машину». Имея лучшие обводы и более свободное обтекание водой пера руля, под парусами он маневрировал лучше, чем «Беллерофона» и при благоприятных условиях лучше галсировал и поворачивал через фордевинд.

Модернизация

Как и большинство старых броненосцев, «Геркулес» подвергли основательному ремонту в начале 90-х гг., когда его ценность, как боевого корабля, ещё отчасти преувеличивалась. Во время этой дорогостоящей, но бесполезной «модернизации» носовое 7" дулънозарядное орудие заменили двумя 6-фунтовыми скорострельными, а шесть 120мм скорострельных пушек были установлены на верхней палубе над батареей – по три на борт на значительном расстоянии друг от друга. Девять 6-фунтовых и 13 3-фунтовых пушек были разбросаны по верхним надстройкам и боевым марсам -прибавка этих орудий дала право старому кораблю еще 12 лет пополнять собой резерв в Портсмуте в качестве «линкора 3-го класса». Опыт «Беллерофона» доказал ненужность и трудность перевооружения батареи, хотя к этому времени во французском флоте уже не состояло на вооружении ни одного дульнозарядного орудия.

Вся парусная оснастка была снята, а пара боевых мачт и несколько преувеличенные трубы придали кораблю вполне современный внешний вид выше ватерлинии, который только подчеркивал неэффективность слишком старого корпуса, подводная часть которого находилась в жалком состоянии. Инвертные машины тройного расширения фирмы «Гринок Фаундри К"» и восемь цилиндрических котлов с повышенным давлением пара позволили увеличить число оборотов винта с 64 до 88. но уменьшение шага винта на метр дало в итоге увеличение скорости хода всего на один узел, да и то при сильной вибрации. Расход топлива значительно уменьшился, однако корабль до конца своей активной карьеры провёл в море всего семь дней, и в 1905 г. он был направлен в портовую службу, так что новая машинная установка оказалась практически ненужной.

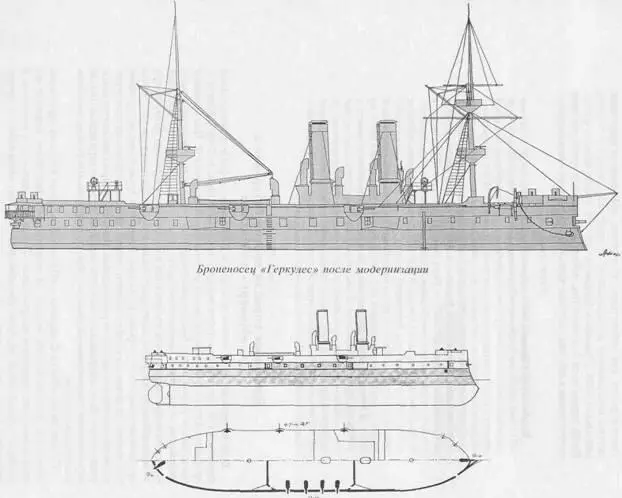

Броненосец «Геркулес» и схема его бронирования после модернизации

То, что эта политика частичной модернизации старых кораблей – оснащение их новыми машинами, котлами, при оставлении старого вооружения – пользовалась благосклонностью в определенных кругах, можно видеть из следующего отрывка из справочника Брассея за 1892 г. (механический раздел):
