Святослав Агафонов - Нижегородский кремль

За арочным проемом наружных ворот последовательно идут: первая камера, куда убираются полотнища створных ворот, вторая — обширное главное помещение башни, третья камера — проход, где размещаются затворы вторых и третьих ворот башни. Все эти помещения располагаются на одной оси, как было в кремлях Москвы или Коломны, и в противоположность многим средневековым крепостям, где проезд внутри башни делал поворот и вторые ворота устраивались в боковой стене. Количество и назначение помещений проездного узла, как и порядок последовательного расположения преград, был во всех четырех сохранившихся воротных башнях Нижегородского кремля совершенно одинаков.

Проем наружных ворот изнутри закрывался створными воротами. Когда их открывали, полотнища прижимались к боковым стенам первой камеры, что определяло ее глубину. Ширина же камеры была лишь немного больше самого проема.

От главного помещения первая камера Ивановской и Дмитровской башен отделялась аркой, разделенной на две продольной щелью, в которой двигалась опускная решетка — герса. В Георгиевской и Никольской башнях таких двойных арок не было^ и герса проходила непосредственно сквозь свод первой камеры, двигаясь по вертикальным пазам в ее стенах.

В своде первой камеры Ивановской башни были сделаны два отверстия размером 33х33 см, через которые можно было сверху обстреливать осаждающих и лить на них кипяток — вар, если противник проникнет за ворота. Подобных отверстий в остальных башнях не обнаружено.

За первой камерой расположено главное помещение башни, достаточно просторное, чтобы тут могли собраться 100–150 воинов перед вылазкой или после сражения. Размеры этого помещения в башнях Нижегородского кремля колеблются: от 6,6х7,5 м — в Георгиевской башне до 8,95х9 м — в Дмитровской башне.

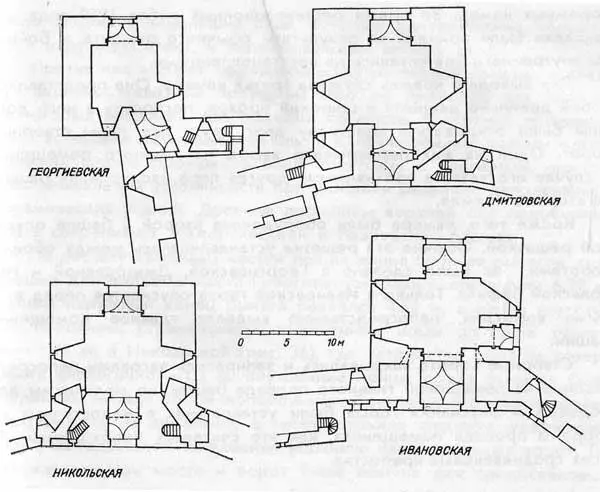

Планы воротных ярусов квадратных башен Нижегородского кремля: Георгиевская, Дмитровская, Никольская, Ивановская. Схема С. Л. Агафонова

В боковых стенах главного помещения всех четырех башен выложены боевые печуры, являвшиеся дополнительными огневыми точками. Кроме них, в углах всех башен, исключая Георгиевскую, имелись казематы обычного типа, изолированные от помещений, связанных с воротами. Из них можно было обстреливать подступы к соседним пряслам и после захвата противником главного помещения, а из особых боевых окон и само главное помещение башни. Бойницы этого внутреннего боя имелись во всех башнях, кроме Георгиевской, где для таких угловых казематов не хватило места. Внутренний бой был обнаружен в нетронутом виде при детальном исследовании Никольской башни. Угловые печуры ее были еще в давнее время засыпаны землей и замурованы, а боевые окна со стороны главного помещения залицованы без всяких признаков существования в стенах каких-либо проемов. Такие же бойницы были найдены при расчистке угловых боевых печур в Дмитровской башне. В Ивановской башне бойницы внутреннего боя, несомненно, были, так как в углах внутренних башен, смежных с главным помещением, имелись участки позднейшей кирпичной закладки. Очевидно, здесь были окна, заложенные в XVIII веке при устройстве в башне тюремных камер. Во время реставрационных работ 1950 года эти закладки были приняты за результаты обычного ремонта, и бойницы внутреннего боя остались не восстановленными.

Для выхода в кремль служила третья камера. Она представляет собой довольно длинный и широкий проход, поскольку в него должны были открываться навстречу друг другу две пары створных ворот. Одни из них перекрывали выход из главного помещения в случае его захвата противником, другая пара изолировала башню со стороны кремля.

Кроме того, камера была оборудована второй в башне опускной решеткой. Обычно эта решетка устанавливалась между обоими воротами. Так было сделано в Георгиевской, Дмитровской и Никольской башнях. Только в Ивановской герса опускается перед вторыми воротами, непосредственно выделяя главное помещение башни.

Створные ворота закрывались и запирались засовами непосредственно из помещений главного проезда башни, но механизмы для подъема и опускания герсы были установлены в недоступных со стороны проезда помещениях, как это считалось необходимым во всех средневековых крепостях.

Устройства подъемного моста сохранились почти без изменений в Георгиевской башне, потому что ворота в ней были закрыты 350 лет тому назад. Об определении длины моста по высоте ниши уже говорилось. Ширина ниши, равная 3,42 м, должна была быть близка к размерам мостового настила, поэтому, учитывая необходимый допуск, принимаем ширину моста около 3,3 м, что соответствует проему ворот (2,84 м), увеличенному на 20 см в каждую сторону. Общий размер щита получается равным 5,2х3,3 м. Длина его уменьшена здесь на 10 см, которые требуются для шарнирного крепления подвижной части моста.

При расчистке нижней части ворот Никольской башни была обнаружена чрезвычайно редкая деталь, утраченная почти во всех русских кремлях, — в кладке западной стороны воротной ниши оказалась заделанной железная проушина (рис. 36). В отверстии диаметром 55 мм закреплялась железная ось, где вращался щит подъемного моста. Поднимали его двумя рычагами, которые двигались в специальных вертикальных пазах по обеим сторонам проема ворот. В Георгиевской башне эти пазы шириной 23–28 см сохранились на всю высоту — 4,65 м — от низа щели до ее перекрытия. Глубина обоих пазов — 1,14 м — была рассчитана таким образом, чтобы положение задней стенки, отстоящей на 35 см от внутренней плоскости проема ворот, давало возможность установить рычаги из деревянных брусьев сечением 30—31х20—22 см. В нижнем конце пазов устроены небольшие окна, которые одновременно прорезают и наружную стену, и перекрывающий камеру свод.

Против них в стене, обращенной внутрь первой камеры, в кладку заделаны железные проушины того же диаметра, как нижние, на которых вращался щит подъемного моста. В верхние проушины была вставлена металлическая ось, и к ней крепились рычаги моста. Сложная форма проушин в виде крестовин с изогнутым хвостом обеспечивала им устойчивость при действии различно направленных динамических усилий. Древние проушины верхней оси подъемного моста сохранились в Георгиевской и Ивановской башнях.

По расчету каменных частей общая длина брусьев рычагов, служивших для подъема моста Георгиевской башни, составляет 6,39 м, причем наружный конец рычага равнялся 4,64 м, а длина внутренней половины, ограниченной положением щели опускной решетки, — 1,75 м; в Никольской (рис. 36), где устройство рычагов совершенно аналогично, — 1,8 м. Внутренние концы обоих рычагов были соединены между собой поперечными брусьями, что обеспечивало синхронность их движения, а также служило запором, удерживавшим в неподвижном положении верхнюю часть створных ворот. Такая взаимосвязь моста и ворот была обычна для средневековья.
