Оскар Паркс - Линкоры Британской империи. Часть 7. Эпоха дредноутов

В 1917-1919 гг. башни «В» и «X» получили взлетные платформы, и иногда на борту находился истребитель, но он не часто использовался. Во время своего последнего предвоенного переоборудования «Ризолюшен» и «Роял Соверен» получили катапульту МакТаггарт, установленную на кватердеке, которая хорошо работала в тихую погоду. Позже «Ризолюшен», «Роял Соверен» и «Рамиллес» несли катапульту на башне «X», обслуживавшуюся специальным краном. К 1939 г. «Ривендж» и «Роял Соверен» лишились своей авиации, и все катапульты убрали в начале Второй мировой войны.

Обе, вертикальная и горизонтальная, системы защиты были такие же, как на «Куин Элизабет», но внешняя вертикальная защита была лучше. Из 6,33 м общей высоты брони борта на «Ривендж» 2,13 м были под водой, на «Куин Элизабет» только 1,64 из 6,25 м были ниже ватерлинии. Продление 152-мм батареи в корму от траверза и отсутствие 152-мм орудий в корме означало больше 152-мм брони вдоль верхней палубы и меньше над главной палубой на пути кормовых барбетов с дополнительными 152-мм переборками. Кватердек был почти на 6,1 м длиннее, 102-мм пояс укорачивался в носовой части вместо кормовой у руля, и правый борт, в носовой части покрытый 25-мм обшивкой, имел броневой пояс вверху у острия форштевня – это был нерешительный возврат к идеям носовой защиты на типе «Беллерофон».

Сравнение конструктивной защиты английских линейных кораблей

Слева – «Куин Элизабет», справа – «Ривендж»

Но принципиальное отличие в системе защиты заключалось в установке 51-мм палубы над 330-мм поясом на уровне главной палубы вместо 25-мм палубы на уровне ватерлинии, это повышало боевую остойчивость в случае получения пробоин в броневом поясе. Сравнение поперечных сечений «Куин Элизабет» и «Ривендж» показывает различное расположение защитных палуб, а также наличие дополнительной, от средней к главной палубе, 19-мм продольной переборки на «Ривендже», которая вместе с угольными ямами усиливала защиту бронированной палубы.

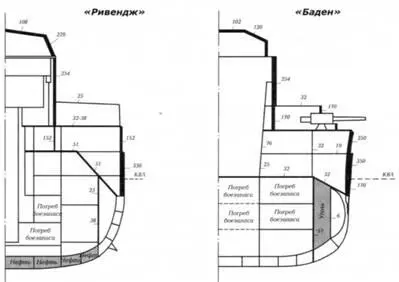

Сравнение конструктивной защиты английских и германских линейных кораблей

Слева – «Ривендж», справа – «Баден»

«Рамиллес» был первым линкором с плоскими булями, впоследствии замененными на расширенные, поднимавшиеся к главной палубе. «Роял Оук» аналогично защитили во время модернизации 1927 г. В результате установки булей ширина выросла с 27 до 30,9 м, метацентрическая высота увеличилась, а скорость уменьшилась на 0,3 уз. Воздействие этих булей на ход корабля было довольно заметным, так как они были плохо обтекаемы в носу и корме.

Так, «Роял Оук» стал жертвой атаки подводной лодки, которая хитро продуманным и хорошо прицеленным залпом выпустила торпеду, взорвавшуюся прямо по носу под незащищенным килем.

Поскольку эти корабли работали на нефти, их расчетная скорость предполагалась 23 уз, проектная осадка 8,7 м, мощность 40 000 л.с. Из-за того, что корабли вошли в строй во время войны, полные испытания не проводились, поэтому известны только данные при полном водоизмещении:

Дата испытаний Осадка, м Водоизмещение, т Мощность, л.с. Скорость вращения валов, об./мин Скорость, уз

«Ривендж» 24.3.1916 10,10 30 750 42 650 330 21,9

Эти данные представляют среднюю скорость для двух форм корпуса. Комментируя мореходность кораблей с булями в 1921 г., их конструктор говорил:

«Несмотря на дополнительное водоизмещение, насчитывающее на всех больше 1 500 т, я часто получал доклады с кораблей типа «Роял Соверен», сообщавшие о том, что в совместном плавании корабли с булями поддерживали такую же скорость, как корабли без булей, на таких же оборотах винтов. В море корабли с булями показали себя лучше, чем ожидалось».

Турбинные установки располагались таким же образом, как на «Куин Элизабет», с двумя реверсивными турбинами высокого давления, работавшими на внешние валы, и двумя реверсивными турбинами низкого давления, работавшими на внутренние валы, а также турбинами крейсерского хода, работавшими на внешние валы.

По сравнению с другими линкорами g 15-дм вооружением, тип «Ривендж» подвергся небольшим изменениям за исключением установки булей. Во время последних модернизаций мостики и надстройки были изменены для установки дополнительного зенитного вооружения, но вопрос об их реконструкции, подобно «Куин Элизабет» и «Ринаун», не стоял, так как к этому времени недостаточная скорость перевела их в состав кораблей второй линии.

Но в межвоенный период на этих кораблях модифицировали мостики и дымовые трубы, и это стало их отличительными признаками, когда перестали маркировать дымовые трубы. Платформа на дымовой трубе на «Ризолюшен» в 1922 г. была защищена экраном, на других кораблях этой проблемой пренебрегали вплоть до 1938- 1939 г., когда то же самое сделали на «Ривендж», он всегда бросался в глаза своим громоздким мостиком, который нуждался в защите.

Позже на «Рамиллес», «Ризолюшен» и «Роял Оук» установили треногую главную мачту, но на «Ризолюшен» вернулись к трубчатой во время переоборудования в Филадельфии в 1942 г.

Во время второй мировой войны Черчилль предлагал перевести два или три корабля этого типа в корабли береговой службы, для чего надо было пожертвовать одной или двумя орудийными башнями и 7-8 узлами скорости ради противоторпедных супербулей и усиленных броневых палуб. Таким образом, защищенные и «ощетинившиеся» зенитными орудиями, они могли бы участвовать в североморских и балтийских операциях, а также в обороне Мальты, бомбардируя итальянские порты. Однако их возможное использование в конвойных операциях и другие приоритеты предотвратили такую трансформацию, и потом Черчилль вспоминал, что «…во время войны «Роял Соверены» оставались очень ценными кораблями. Когда представилась возможность задействовать их в бою против японского флота, вторгшегося в воды Индийского океана в апреле 1942 г., единственным желанием Первого Морского Лорда адмирала Паунда и министра обороны было то, чтобы эти корабли как можно скорее преодолели расстояние в тысячи милей и оказали сопротивление врагу».

Как и старые корабли типа «Ривендж», эти корабли были известны сильной бортовой качкой, и «Ризолюшен», по описаниям, имел бортовую качку в 21° каждый раз выходя из бухты Ароса в январе 1920 г. По-видимому, после установки булей было достигнуто некоторое улучшение, хотя они стал хуже управляться на малых скоростях.
