Лев Скрягин - Якоря

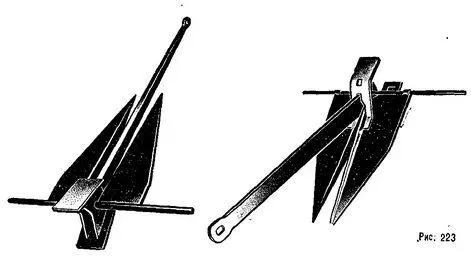

223. Модификации легких якорей Дэнфорта

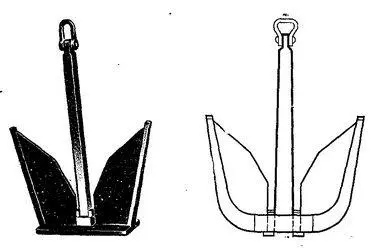

225. Якорь Хейса (две модификации)

224. «Катерный якорь»

И, наконец, очень легкий якорь этой конструкции, отданный на сильном течении, долго дрейфует в воде и ложится на грунт совсем не в том месте, где этого ожидали.

К числу сравнительно недавно появившихся и хорошо зарекомендовавших себя якорей для малых судов можно отнести созданный в нашей стране так называемый «катерный якорь» (рис. 224), запатентованный во Франции якорь Хейса (рис. 225), якорь типа «Стато» (рис. 226) и складной якорь типа «Дельта- мини TS», который является модификацией якоря типа «Дельта» с неподвижной треугольной лапой, приваренной к одному плоскому веретену (о нем мы расскажем позже).

Изображенный на рис. 227 складной якорь «Дельта- мини TS» весит 2,5 кг.

За последние годы, с возросшими эстетическими требованиями владельцев малых судов появились якоря, изготовленные из нержавеющих сплавов, и якоря, металлическая конструкция которых имеет синтетические (типа хлорвиниловых) покрытия. Последнее усовершенствование исключает ржавление якоря и позволяет значительно уменьшить шум при подготовке якоря к отдаче или во время укладки его на металлической палубе (рис. 228).

226. Якорь типа «Стато»

227. Якорь «Дельта-мини TS»

228. Якорь с синтетическим покрытием

Каждый якорь, будь то адмиралтейский, Холла или какой-либо другой, обладает одним свойством, которое роднит его с рыболовным крючком, — на дне он нередко зацепляется не за грунт, а за предметы, совсем нежелательные: чужие якорь-цепи, электрические и телеграфные кабели, трубопроводы, корчи, камни, топляки, корпуса затонувших судов, куски металлолома и пр. Как правило, такие зацепы приводят к неприятностям, хлопотам, иногда даже к авариям и нередко кончаются потерей якоря. А потерять якорь, по старому морскому поверью, — плохая примета!

Акватории портов, вообще говоря, — своего рода подводные свалки металлолома. Поэтому каждую гавань с оживленным судоходством можно образно назвать «кладбищем якорей». Иногда даже на небольшом участке морского дна площадью в 200–300 м² насчитывается два-три десятка якорей, отданных навечно, «канувших в Лету». Вот два примера.

В 1961 г. шведы поднимали со дна гавани старинный военный корабль «Ваза», который перевернулся вверх килем и затонул почти со всем экипажем на виду у Стокгольма в 1628 г. Поднятый корабль решили превратить в своеобразный музей. Во время реставрации из его корпуса извлекли 29 якорей различных эпох и конструкций!

Поистине огромное кладбище якорей находится под Варной, у мыса Галата. Здесь болгарские водолазы обнаружили римские якоря со свинцовыми штоками, множество железных двурогих якорей времен средневековья и массу современных яйорей с поворотными лапами- Причина образования этого кладбища — господствующий в этом районе норд-ост. Когда он задувал, суда, бросившие якоря у мыса, вынуждены были оставлять их на дне и уходить в море, чтобы не разбиться на подводных камнях. Многие якоря здесь были обнаружены застрявшими в трещинах скального грунта.

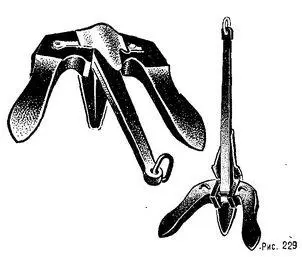

229. Якорь Шадрина

Такие свойства якорей заставили изобретателей поломать голову над созданием так называемых самоосвобождающихся конструкций. Число выданных патентов на «якоря, которые нельзя потерять», красноречиво говорит и о важности поставленной проблемы, и о том, что изобретатели неплохо потрудились. Сегодня число патентов на самоосвобождающиеся якоря превышает 300.

Расскажем о наиболее удачных из них, которые нашли применение на практике.

В 1946 г. советский инженер-гидротехник И. Шадрин получил авторское свидетельство на якорь, показанный на рис. 229. Если якорь на грунте за что-нибудь зацепится, то при рывке за буйреп срабатывает пружинный кулачок и одна из двух средних лап откидывается в сторону. При этом веретено свободно отклоняется вверх на угол 130°. Якорь, не встречая никакого сопротивления, легко вытаскивается.

А вот другой принцип самоосвобождающегося якоря (рис. 230) — Это конструкция американца Г. Дайла, предложенная им в 1953 г. Чтобы освободить якорь, зацепившийся за чужую якорь-цепь, нужно изменить направление тяги на 180°. При этом якорная скоба цепи передвинется по веретену и приблизится к головной части якоря. Он предназначен для использования на рейдовых стоянках со сменой приливо-отливных течений.

С изменением направления течения судно начинает действовать на якорный канат с противоположной стороны. В этом случае скользящая скоба передвигается к лапам якоря, они перекидываются и забирают снова уже в противоположном направлении тяги.

За рубежом по принципу «скользящей скобы» разработано несколько конструкций самоосвобождающихся якорей-кошек. В случае зацепления такого якоря за какой-нибудь предмет на грунте его всегда можно вытащить, лишь только изменив направления тяги якорь-цепи.

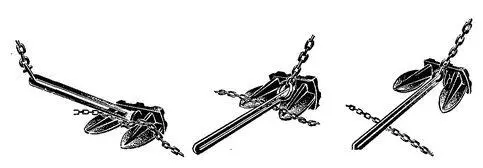

230. Принцип устройства якоря Дайла

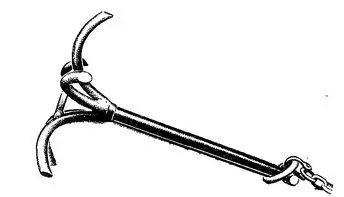

231. Якорь-кошка с подвижным рымом

Такие «кошки» находят широкий спрос у владельцев малых судов, которым часто приходится отдавать якорь на коралловом грунте (рис. 231).

В некоторых конструкциях якорей для того, чтобы их можно было без особого труда освободить при зацепе, предусмотрены срезающиеся шпильки- Например, конструкция якоря Малиновского (см. рис. 197) предусматривает его использование на грунте, загрязненном корчами и топляками, без опасения оставить его на дне. Если якорь заберет «намертво» и при попытке вытащить его на судно буйреп оборвется, то следует, изменив направление тяги якорного каната, резко за него дернуть. При этом шпильки, являющиеся ограничителями угла отгиба лап, срежутся и веретено откинется на 150° по отношению к плоскости лап. После этого якорь легко вытащить. Срезное усилие шпилек, которые в корпусе лап держатся на резьбе, определяется их диаметром. К якорю прилагается комплект шпилек различного диаметра. Такой же принцип использован в некоторых модификациях якоря малой массы Дэнфорта (рис. 232). Но, пожалуй, самым оригинальным якорем, «который нельзя потерять», является тот, что лет тридцать назад предложил американский инженер Кларенс Тайер (рис. 233).
